ABB CI854AK01-EA 3BSE049146R1   AC 800M系列通信接口模块

产品说明

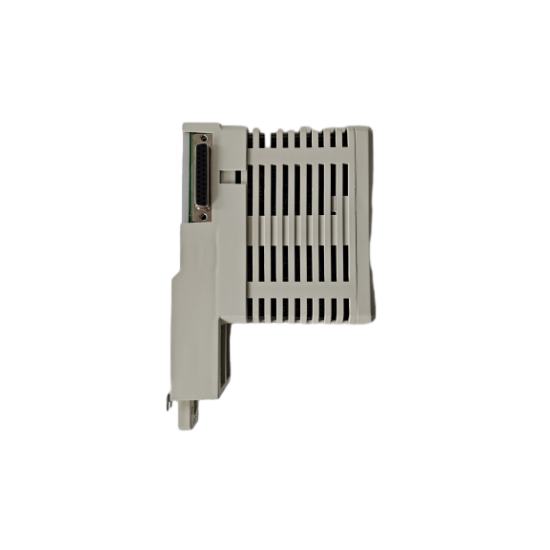

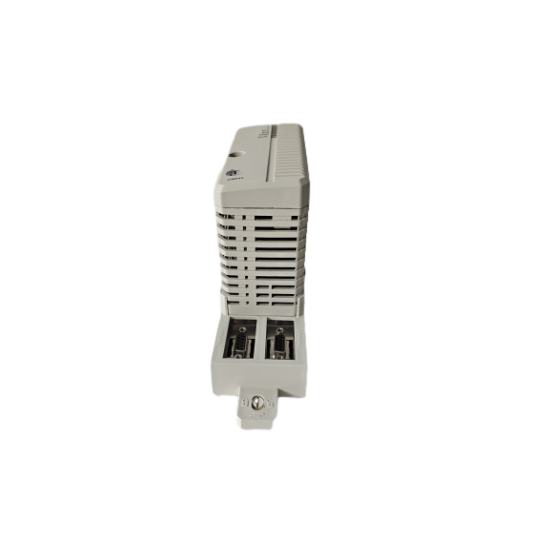

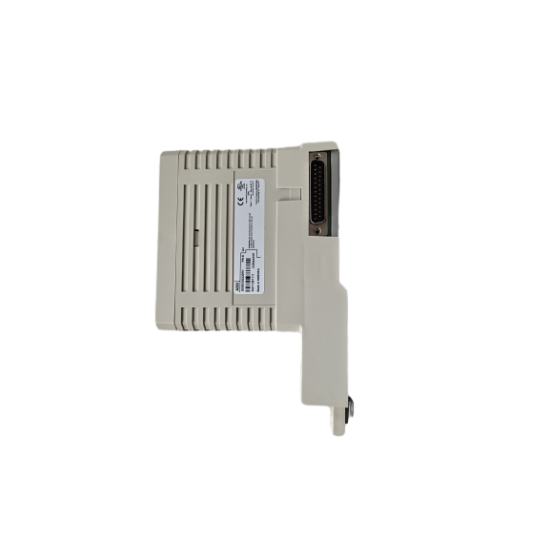

ABB CI854AK01-EA 是一款高性能的工业自动化通信接口模块，属于 ABB AC 800M 控制器系列的组成部分。该模块用于实现控制器与现场设备之间的高速通信，支持 PROFIBUS DP 通信协议，可作为主站或从站运行，具备可靠的电气隔离和抗干扰能力，适用于复杂工业环境下的通信需求。

具体参数

• 通信协议：PROFIBUS DP V0，支持主站和从站模式
• 传输速率：9.6 kbps 至 12 Mbps 可调
• 节点数量：主站模式下最多连接 125 个从站设备
• 电气接口：RS-485，采用 9 针 D 型连接器
• 隔离方式：光电隔离，隔离电压 500 V AC（持续）
• 供电电压：24 V DC（±10%）
• 功耗：典型值 3.5 W，最大值 5 W
• 工作温度：-20℃ 至 +60℃（无冷凝）
• 防护等级：IP20（安装于控制柜内）
• 机械尺寸：170 mm × 40 mm × 160 mm（长 × 宽 × 高）

• 重量：约 0.3 kg




产品性能

CI854AK01-EA 模块具备高效的数据传输能力，通信响应时间短，可确保工业现场设备的实时控制与监控。其集成的诊断功能能够实时监测通信链路状态，支持故障报警和状态指示，便于系统维护。模块采用热插拔设计，无需断电即可更换，提高了系统的可用性和维护便利性。此外，该模块符合工业标准，具备抗电磁干扰（EMC）能力，可在恶劣工业环境中稳定运行。

应用领域

该模块广泛应用于石油化工、电力能源、冶金制造、制药、食品加工等工业领域，适用于需要通过 PROFIBUS DP 协议实现设备通信的自动化系统，如生产线控制、过程监控、电机驱动控制、分布式 I/O 系统等场景。它可与 ABB AC 800M 控制器及其他支持 PROFIBUS DP 的设备无缝集成，构建可靠的工业自动化通信网络。

相关系列产品

• CI854（订货号 3BSE018104R1）：基础型 PROFIBUS DP 接口模块
• CI854A（订货号 3BSE049144R1）：升级型 PROFIBUS DP 模块，支持更多通信功能
• CI854AK01（订货号 3BSE049145R1）：具备特定硬件配置的 PROFIBUS DP 模块
• CI854AK01-EA（订货号 3BSE049146R1）：当前型号，可能针对特定应用场景优化
