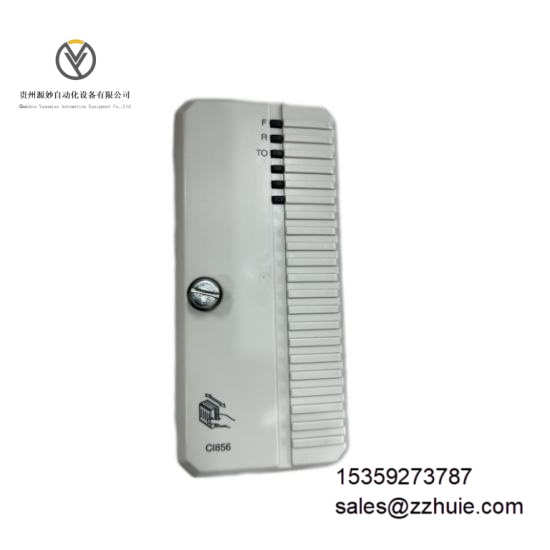

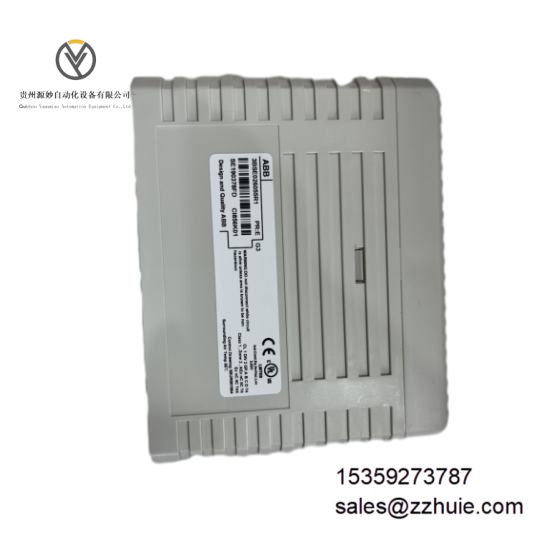

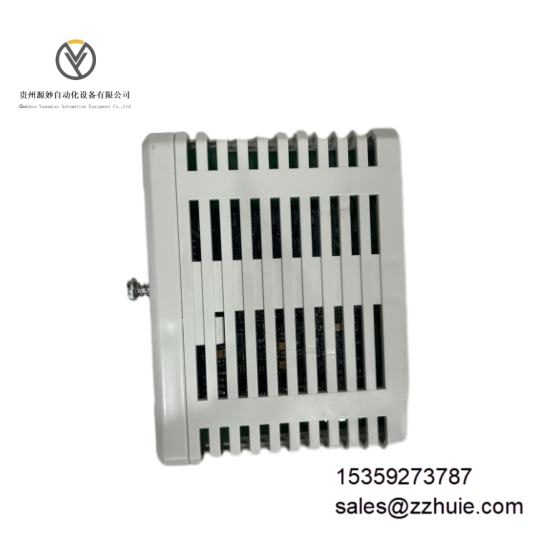

ABB CI856 是一款用于工业自动化领域的通信接口模块，隶属于 ABB AC 800M 控制器系列。该模块主要用于实现 AC 800M 控制器与 S100 I/O 系统之间的通信连接，通过底板 TP856 连接至 CEX - Bus，进而实现与 S100 I/O 机架中总线扩展板的通信 。其具备紧凑设计，支持导轨安装，最多可连接五个 S100 I/O 机架，每个 I/O 机架可容纳多达 20 个 I/O 板 。CI856 由处理器单元通过 CEX - Bus 供电，无需额外外部电源 。
- 通信协议：采用 ABB 的 S100 I/O 通信协议 。
- 主从模式：作为主站运行 。
- 传输速率：未明确特定传输速率数值 。
- 线路冗余：不支持线路冗余 。
- 模块冗余：不支持模块冗余 。
- 热插拔功能：支持热插拔，可在系统运行时进行更换操作 。
- CEX 总线最大单元数：12 个 。
- 连接器类型：迷你带状（36 针）连接器 。
- 24V 功耗：典型值为 120mA 。
- 工作温度：+5℃至 + 55℃（+41°F 至 + 131°F） 。
- 存储温度：-40℃至 + 70℃（-40°F 至 + 158°F） 。
- 腐蚀防护：符合 ISA 71.04 的 G3 等级要求 。
- 防护等级：根据 EN 60529、IEC 529 标准，防护等级为 IP20 。
- CE 认证：具备 CE 认证标志 。
- RoHS 合规：符合指令 2011/65/EU（EN 50581:2012）的 RoHS 合规要求 。
- WEEE 合规：符合指令 2012/19/EU 的 WEEE 合规要求 。
- 尺寸：宽度 59mm（2.3 英寸），高度 185mm（7.3 英寸），深度 127.5mm（5.0 英寸） 。
重量（含底座）：700g（1.5 磅） 。
- 高效通信能力：CI856 模块能够快速准确地在 AC 800M 控制器与 S100 I/O 系统间传输数据，确保系统对现场信号的及时响应与控制指令的快速下达 。其数据传输机制经过优化，可满足工业自动化场景中对实时性的严格要求，保障生产过程的高效运行 。
- 兼容性强：可与现有的 ABB Master 和 Advant OCS 安装中的大部分 I/O 设备兼容，包括终端和现场布线 。这使得在升级或改造工业自动化系统时，能够最大程度利用原有设备，降低成本并减少系统改造的复杂性 。
- 便捷维护性：支持热插拔功能，当模块出现故障时，无需停机即可进行更换操作，极大缩短了维护时间，提高了系统的可用性 。同时，其编码锁定装置可防止安装不兼容组件，减少因错误安装导致的系统故障风险 。
环境适应性：在工作温度范围为 + 5℃至 + 55℃以及存储温度范围为 - 40℃至 + 70℃的条件下，模块均可正常工作，且具备良好的腐蚀防护能力，可在恶劣工业环境中稳定运行 。
- 工业自动化生产线：在汽车制造、电子设备生产等自动化生产线中，CI856 模块连接 AC 800M 控制器与 S100 I/O 系统，实现对生产线上各种设备（如机器人、机床、传感器等）的数据采集与控制，确保生产线的高效、稳定运行，提高生产效率与产品质量 。
- 过程工业控制：广泛应用于化工、石油、电力等过程工业领域，用于连接控制系统与现场的各种 I/O 设备，实现对生产过程参数（如温度、压力、流量等）的实时监测与控制，保障生产过程的安全、稳定与高效 。
智能工厂建设：在智能工厂环境中，CI856 模块作为通信接口，助力构建高效的工业物联网（IIoT）架构，实现设备间的互联互通与数据共享，为智能工厂的智能化决策、优化生产流程等提供基础通信支持 。
- CI853：订货号 3BSE018103R1（CI853K01），支持 Comli 和 Modbus RTU 通信协议，可作为主站或从站运行，具备 2 个通道，传输速率为 75 - 19200 b/s，支持线路冗余和模块冗余，与 CI856 相比，通信协议和冗余功能有所不同 。
- CI854B：订货号 3BSE069449R1（CI854BK01），支持 PROFIBUS DP - V1 通信协议，作为主站运行，传输速率为 9.6 - 12000 kbit/s，不支持线路冗余和模块冗余，在通信协议和冗余特性上与 CI856 存在差异 。
- CI855：订货号 3BSE018106R1，采用 ABB 的 MasterBus 300 通信协议，作为主站运行，传输速率为 10 mbit/s，200 数据集 /s，不支持线路冗余和模块冗余，其通信协议和速率等方面与 CI856 有别 。
