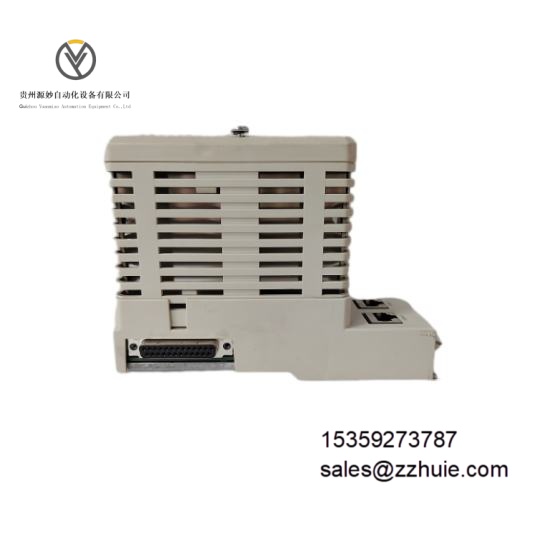

ABB CI857K01 3BSE018144R1  S800 I/O 系列通信接口模块

产品说明

ABB CI857K01 3BSE018144R1 属于 ABB S800 I/O 系列，是一款高性能现场总线通信接口模块，主要用于实现控制器与各类现场设备的高速数据交换。它能连接现场设备、传感器、执行器及其他控制系统组件，实现实时数据采集、监控和指令传输，在自动化网络中起关键作用，助力控制系统高效管理和协调自动化环节，提升生产效率与设备利用率。

具体参数

• 总线协议：Profibus DP - V1
• 通信速率：9.6Kbps - 12Mbps（自动适配）
• 电气接口：RS - 485（符合 RS - 485 标准）
• 终端电阻：内置可切换终端电阻
• 最大站数：125 个从站
• 电缆长度：100m@12Mbps ，1200m@9.6Kbps
• 工作温度：0°C - 60°C
• 防护等级：IP20
• 每 AC 800M 的 CI857 数量：最多 6 个
• 每个 CI857 连接 MCU 等设备数量：最多 128 个 MCU（或其他 INSUM 设备）
• 每个 CI857 的 INSUM TCP/IP 网关数量：最多 2 个
• 每个 INSUM TCP/IP 网关的 LonWorks 子网数量：四个

• 每个 LonWorks 子网的设备数量：最多 32 个




产品性能

该模块数据通信功能强大，支持 Profibus DP - V1 协议，能与多种符合标准的设备无缝集成，搭建统一自动化平台，准确快速传输信息，为上层控制决策提供数据支撑。它具备强大电气隔离功能，可避免不同设备间因电气干扰导致的数据传输错误或系统故障，增强自动化系统稳定性与安全性。同时，模块具有高带宽和灵活配置特性，适配各类工业环境。

应用领域

此模块应用广泛。在制造业，可连接生产设备、机器人和传感器，实现生产过程自动化控制与数据采集，提升生产效率与产品质量；石油化工行业中，能用于复杂工艺控制系统，实时监控和精确控制温度、压力、流量等关键参数，保障生产安全稳定；电力行业里，可在变电站自动化系统中连接智能仪表、保护装置等，实现电网智能化管理与监控；水处理行业中，应用于水厂自动化控制系统，实时监测和控制水质、水位等参数，确保供水质量。此外，在汽车制造、食品饮料、制药、冶金等行业，也能为自动化系统构建与升级提供有力通信支持。
