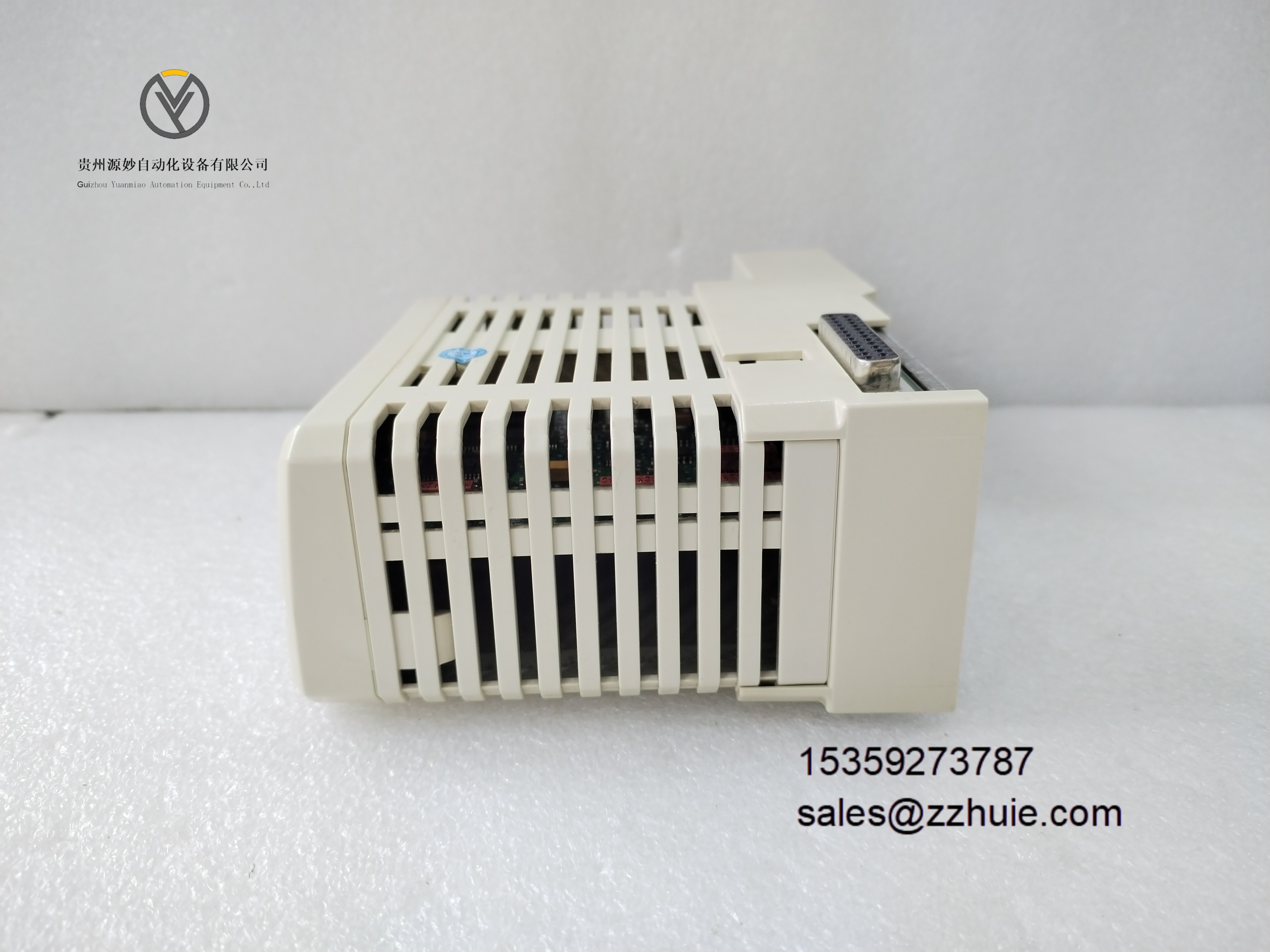

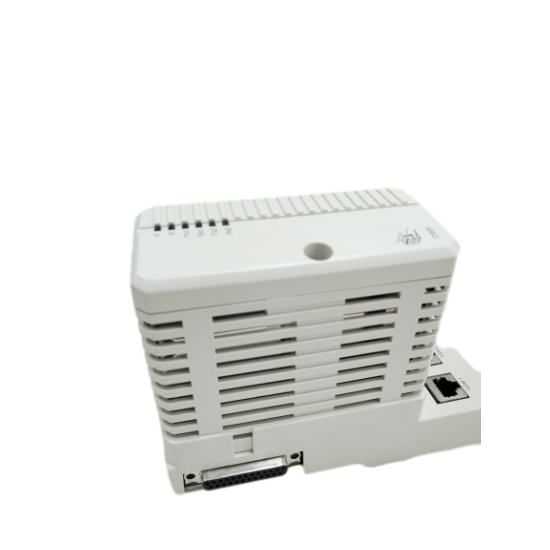

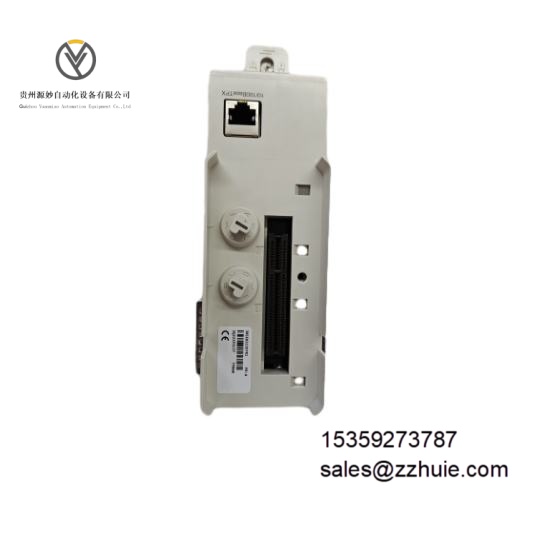

ABB CI865K01 3BSE084179R1 是专为 ABB AC 800M 控制器设计的 Satt I/O 通信接口模块，用于实现旧版 Satt I/O 系统（包括机架式 I/O 和系列 200 I/O）与 AC 800M 控制器平台的连接，完成不同总线标准的桥接。该模块支持在线热更换（Hot Swap），可处理多达 31 个分布式 I/O 系统的 I/O 扫描，但不支持高完整性控制器。
| 参数类别 | 具体参数 |
|---|
| 电气特性 | 工作电压：24V DC（±10%）
典型功耗：120mA（24V DC）
绝缘强度：1500V AC（60 秒） |
| 通信性能 | 通信协议：Satt ControlNet
连接器类型：BNC
最大 CEX 总线单元数：4 个 |
| 机械规格 | 安装接口：CEX 总线插槽（兼容 AC 800M 机架） |
| 环境适应性 | 工作温度：0℃至 + 60℃
湿度范围：5–95% RH（无凝露） |
| 认证标准 | CE 认证（符合工业自动化设备标准） |
兼容性与扩展性
CI865K01 支持 Satt ControlNet 协议，可直接连接 Satt 19 英寸机架 I/O 和系列 200 I/O，实现 AC 800M 与旧版系统的无缝集成。每个模块可管理 31 个分布式 I/O 系统的 I/O 扫描，且支持在线更换，无需预配置。
可靠性设计
模块采用低功耗设计，散热需求低，可密闭安装于无风扇控制柜中，降低故障风险。配合 BC810 模块可支持 CEX 总线冗余，提升系统可用性。
实时诊断功能
通过 LED 状态灯实时反馈硬件状态：
- LINK/ACT（绿色）：物理层连接状态
- FAULT（红色）：硬件或通信故障
- 核心行业
- 工业自动化升级：将传统 Satt I/O 系统接入 AC 800M 控制器，实现老旧产线的数字化改造。
- 过程控制：在化工、制药、石油等行业中，连接分布式 I/O 设备与主控制器，实现数据采集与控制。
- 典型场景
- 石油化工工厂中，通过 CI865K01 将 Satt I/O 系统集成至 AC 800M，实现对反应釜温度、压力等参数的实时监控。
- 电力行业中，连接变电站的 Satt I/O 设备与 AC 800M 控制器，支持电网自动化控制。
