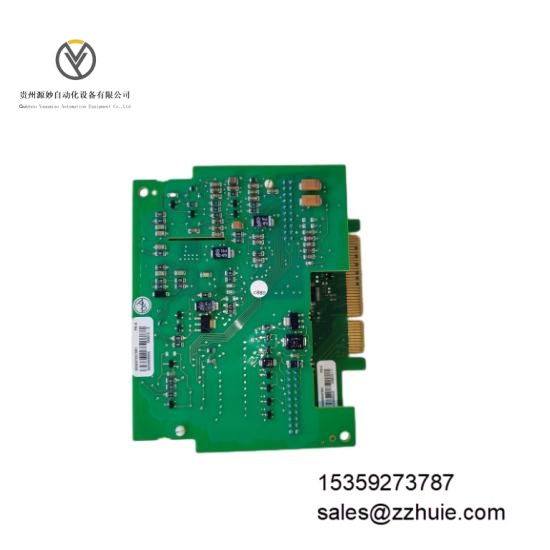

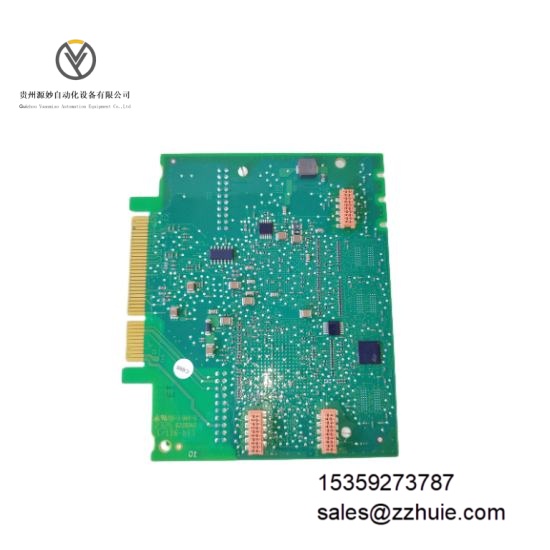

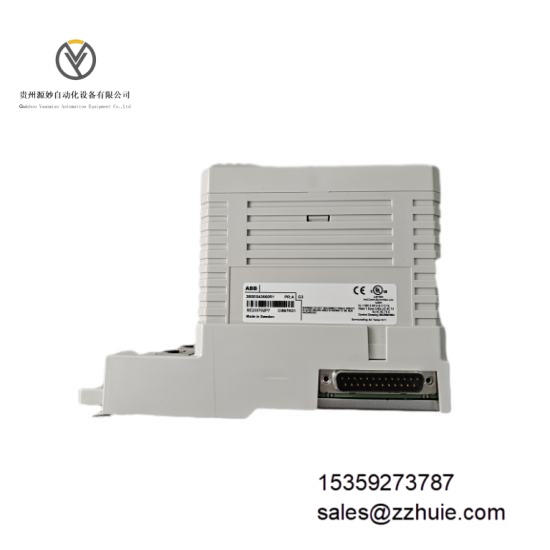

ABB CI867K01 - EA 是一款高性能多协议通信接口模块，专为 ABB AC 800M 自动化控制系统精心打造。该模块支持 PROFIBUS DP 和以太网双协议通信，能在控制器与现场设备间实现高速、稳定的数据交互。其具备冗余功能，通过双网口热备份机制，在主通信链路突发故障时，备用链路可在极短时间内迅速接管通信任务，确保系统持续稳定运行。CI867K01 - EA 可有效连接采用不同通信协议的设备，在构建复杂工业自动化网络时发挥关键作用，是实现系统高效集成与可靠控制的核心组件。该模块套件包含 CI867 通信接口与 TP867 底板，为安装和使用提供便利。
| 参数类别 | 具体参数 |
|---|
| 通信协议 | PROFIBUS DP - V1、Modbus TCP/IP、Ethernet/IP、PROFINET IO |
| 电气接口 | PROFIBUS：RS - 485；以太网：RJ45 双网口 |
| 通信速率 | PROFIBUS：9.6 Kbps - 12 Mbps；以太网：10/100/1000 Mbps 自适应 |
| 最大连接数 | PROFIBUS 从站：125 个；以太网 TCP 会话：32 个 |
| 工作电压 | 24 V DC（±10%） |
| 功率消耗 | 典型值 4.5 W |
| 工作温度 | -25℃ - 70℃ |
| 存储温度 | -40℃ - 85℃ |
| 湿度范围 | 5 - 95% RH（无凝露） |
| 防护等级 | IP20 |
| 模块尺寸 | 155 mm×30 mm×117 mm（宽 × 高 × 深） |
| 重量 | 约 220 g |
| 认证标准 | CE、UL 61010 - 2 - 201、IEC 61800 - 5 - 1、RoHS 3 |
- 多协议兼容：CI867K01 - EA 支持多种主流工业通信协议，可与不同厂商、不同协议标准的设备实现无缝集成，灵活适配复杂的工业自动化网络环境，极大降低系统集成的难度与成本。
- 高速稳定通信：以太网接口支持 10/100/1000 Mbps 自适应速率，PROFIBUS 通信速率达 9.6 Kbps - 12 Mbps，可快速传输大量数据，满足工业自动化对数据传输实时性和准确性的严苛要求。
- 高可靠性冗余：采用双网口冗余设计，依据 IEC 61709 标准计算，平均无故障时间（MTBF）高达 380,000 小时。网络故障时，备用链路切换时间小于 50 ms，有力保障数据传输不间断，显著提高系统整体可靠性。
- 强环境适应性：可在 - 25℃ - 70℃的工作温度范围内稳定运行，存储温度范围达 - 40℃ - 85℃，湿度适应范围为 5 - 95% RH（无凝露），能够适应高温、低温、潮湿等各类恶劣工业环境。
- 便捷诊断维护：通过 LED 状态灯实时显示模块运行状态，LINK/ACT（绿色）指示物理层连接状态，FAULT（红色）提示硬件或通信故障，便于快速定位和解决问题，大幅提升维护效率。
- 能源电力行业：用于发电厂、变电站的自动化控制系统，连接智能电表、继电保护装置、变频器等设备，实现电力参数实时采集与设备远程控制，保障电网稳定运行。在风电场、光伏电站中，可构建数据通信网络，实现风机、光伏逆变器的集中监控与管理。
- 石油化工行业：应用于石油炼制、化工生产装置的控制系统，连接温度、压力、流量等各类传感器及阀门、泵等执行器，实现生产过程关键参数的精确监测与控制指令的可靠传输，确保生产安全稳定。
- 制造业：在汽车制造、电子设备生产等生产线中，连接工业机器人、数控机床、自动化检测设备等，实现生产流程自动化控制与设备状态实时监控，提高生产效率与产品质量。
- 智能楼宇与建筑自动化：用于连接楼宇内的空调、照明、电梯、安防等系统设备，实现建筑设备的智能化管理与集中控制，提升楼宇的舒适性与能源利用效率。
- 主控制器：PM865，AC 800M 高性能处理器，具备强大的数据处理与运算能力，支持多协议通信，可与 CI867K01 - EA 协同工作，为自动化系统提供核心控制支持。
- 通信模块：
- CI858K01，PROFIBUS DP 通信接口模块，专注于 PROFIBUS DP 协议通信，在单一 PROFIBUS 网络应用场景中，可与 CI867K01 - EA 相互替代或配合使用。
- CI862K01，Modbus TCP/IP 主站接口模块，用于工业以太网数据集成，与 CI867K01 - EA 在以太网通信及 Modbus TCP/IP 协议应用方面存在互补关系 。
- I/O 模块：SD826，模拟量输入模块，支持 ±10V/4–20mA 信号输入，用于采集现场模拟量数据，通过 CI867K01 - EA 将数据传输至控制器，实现对现场设备的监测与控制。
- 升级型号：CI869K01，多协议主站模块，除支持 CI867K01 - EA 的协议外，还新增对更多工业协议的支持，在更复杂的工业网络集成场景中具有优势。
- 配置软件：Control Builder，用于对 AC 800M 系统及 CI867K01 - EA 进行参数设置、功能配置与运行状态诊断，方便用户对整个自动化系统进行管理与维护。
