ABB CI540 3BSE001077R1模拟量 I/O 模块

产品说明

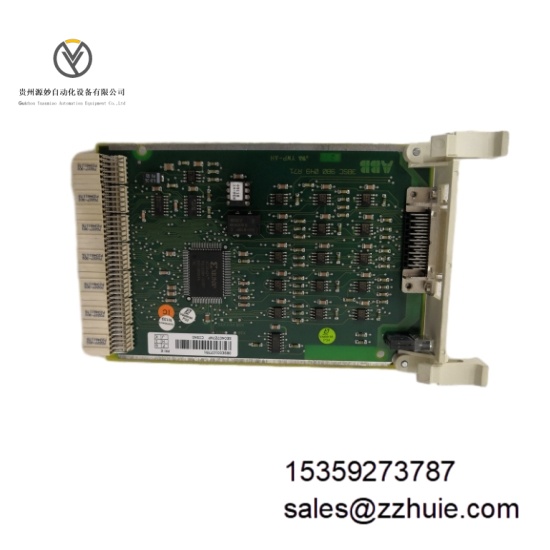

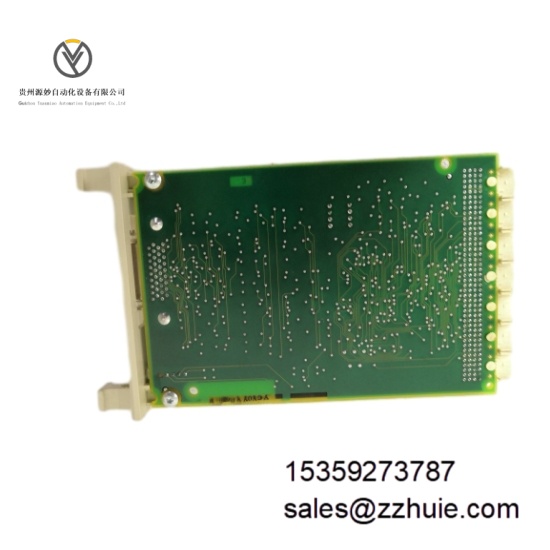

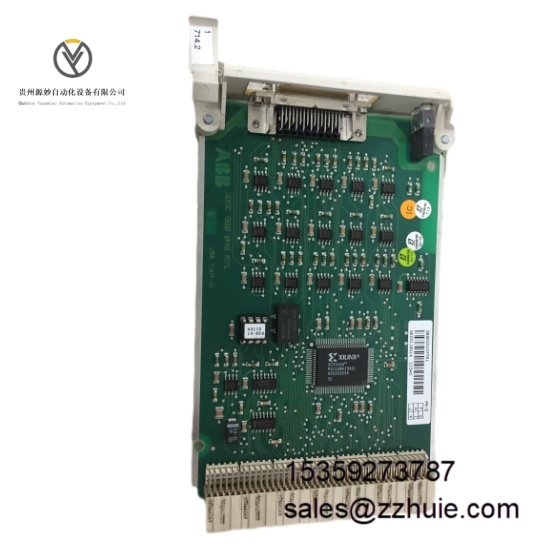

ABB CI540 3BSE001077R1 是一款模拟量 I/O 模块，主要应用于工业自动化控制系统。它能够精准地实现模拟信号的输入与输出功能，可与 AC500 CPU 搭配，作为本地扩展模块使用；也能与接口模块 DC505 - FBP/DC551 - CS31 组合，达成分布式扩展。该模块直接插在 TU5xx 系列的底板上即可运行，每个通道测量信号的量程均可单独设置，具有较高的灵活性 。

具体参数

• 模拟输入 / 输出数量：具备 4 通道输入（支持电压或电流信号）；另有 4 通道输入与 2 通道输出的配置（支持电压或电流信号） 。

• 电源电压：提供 24 VDC、12 VDC、120/240 VAC 多种电源电压选择 。

• 输入电源额定值：对应不同电源电压，额定值分别为 3 瓦（24 VDC）、2.25 瓦（12 VDC）、3 瓦（24 VDC）、15 VA（120/240 VAC） 。

• 24 VDC 传感器用户电源：为 200 mA 。

• 模拟输入范围：支持 0 - 10V（10.23V）、0 - ±10V（±10.23V）、0 - 20 毫安（20.47 毫安）、4 - 20 毫安等多种输入范围，分辨率为 12 位 。

• 模拟输出范围：输出范围包括 0 至 10 VDC（10.24V）、0 至 20 mA（20.5 mA）、4 至 20 mA（20.5 mA），分辨率同样为 12 位 。

• 尺寸（宽 x 高 x 深）：95mm x 90mm x 76mm 。

产品性能

• 高分辨率：12 位的分辨率，可精准测量和输出模拟信号，确保工业控制系统获取精确数据，为精准控制提供有力支持 。

• 灵活量程设置：每个通道的测量信号量程可单独设置，用户能根据实际应用场景，灵活调整各通道的测量范围，适应多样化的工业信号需求 。

• 可靠通信：与 AC500 CPU 及相关接口模块配合时，通信稳定可靠，数据传输准确无误，保障工业自动化系统稳定运行 。

• 易于扩展：既可以作为本地扩展模块，也能实现分布式扩展，方便工业控制系统根据生产需求灵活扩展系统规模 。

•
