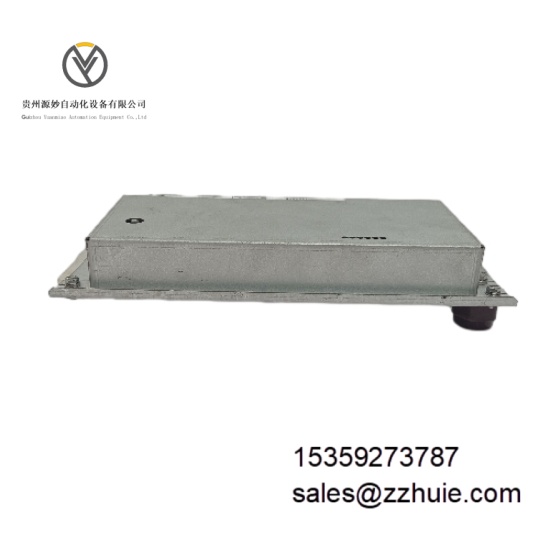

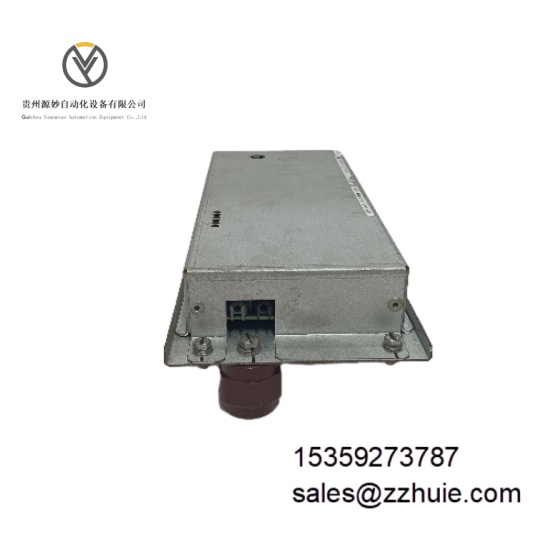

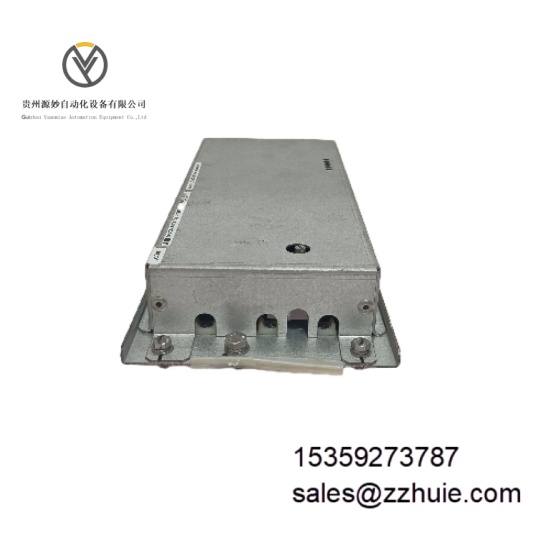

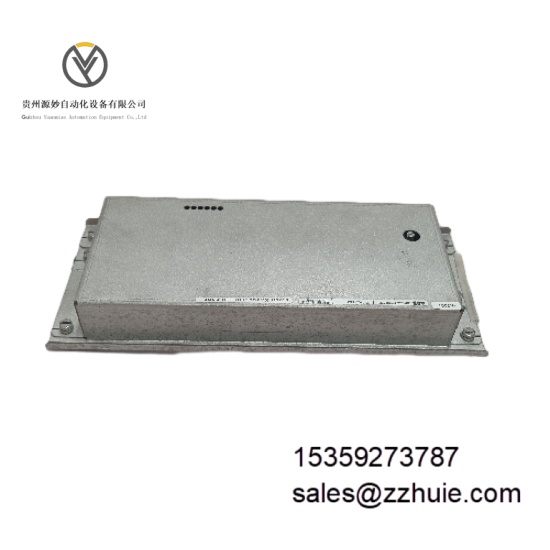

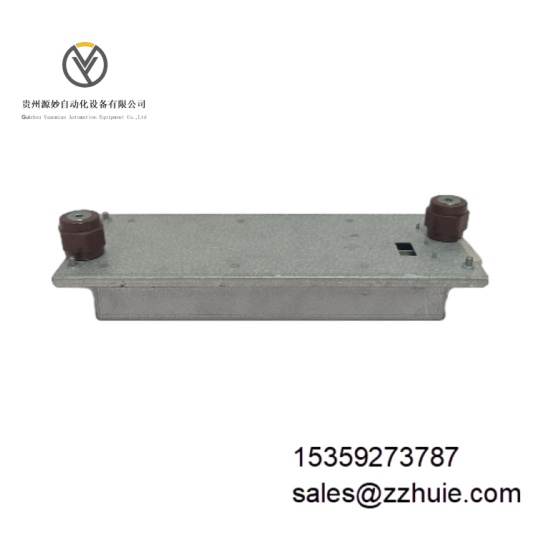

ABB UDC920BE01 3BHE034863R0001 模拟输入模块

产品说明

ABB UDC920BE01 3BHE034863R0001 是一款模拟输入模块，在自动化控制系统中承担着关键的数据采集任务。该模块能够精准采集模拟信号，并将其转换为数字信号，以便系统进行处理和分析。它为各类工业设备的稳定运行提供了基础的数据支持，确保设备能依据准确的数据反馈进行相应的调控。

具体参数

• 通道数量：8 个通道

• 输入信号类型：支持电压输入，如 0 - 10V、2 - 10V；也支持电流输入，如 0 - 20mA、4 - 20mA

• 输入电阻：电流输入时，输入电阻为 250Ω（含 PTC 电阻）；电压输入时，输入电阻为 290kΩ

• 分辨率：12 位

• 隔离特性：8 通道分为 1 组，与地隔离

• 过压保护：电压输入可承受至少 30V DC 的过压或欠压

• 短路保护：电流输入可承受至少 30V DC 的短路至变送器电源，且不会损坏，通过 PTC 电阻进行限流

• 尺寸：119mm x 102mm x 45mm

• 重量：0.2kg

• 工作温度范围：0°C 至 +55°C（存储温度为 -40°C 至 +70°C）

• 湿度范围：5% 至 95%，无冷凝

• 防护等级：IP20

• 污染等级：2 级

• 电气安全标准：符合 IEC 61131 - 2、UL 61010 - 1、UL 61010 - 2 - 201 标准

• 危险区域认证：符合 C1 Div 2 CULus、C1 Zone 2 CULus、ATEX Zone 2 标准

• 船舶认证：获得 ABS、BV、DNV - GL、LR 认证

• EMC 标准：符合 EN 61000 - 6 - 4、EN 61000 - 6 - 2 标准

• 过电压类别：符合 IEC / EN 60664 - 1、EN 50178 标准

• 设备类别：根据 IEC 61140 为 I 类（接地保护）

• 最大环境温度：垂直安装于紧凑型 MTU 时为 40°C（104°F），正常情况下为 55°C（131°F）

• RoHS 合规性：符合 Directive / 2011 / 65 / EU（EN 50581 : 2012）

• WEEE 合规性：符合 Directive / 2012 / 19 / EU

产品性能

• 高精度信号采集：12 位分辨率确保了对模拟信号的高精度采集，能够精确捕捉信号的细微变化，为系统提供准确的数据基础，保障设备控制的精准度。

• 可靠的电气保护：具备完善的过压、欠压和短路保护功能，可有效应对复杂的电气环境，保护模块自身及相连设备免受异常电气情况的损害，提升了系统运行的稳定性和可靠性。

• 良好的环境适应性：能够在较宽的温度和湿度范围内稳定工作，适应多种工业环境条件，且通过了严格的防护等级认证和各类环境标准认证，可在不同场景下可靠运行。

• 多信号类型支持：可兼容多种常见的模拟输入信号类型，具有较强的通用性，方便与不同类型的传感器和设备连接，满足多样化的工业应用需求。

• 通信兼容性：输入可承受 HART 通信，便于与其他支持 HART 协议的设备进行通信和数据交互，有利于构建更为复杂和高效的自动化通信网络。

•

•
