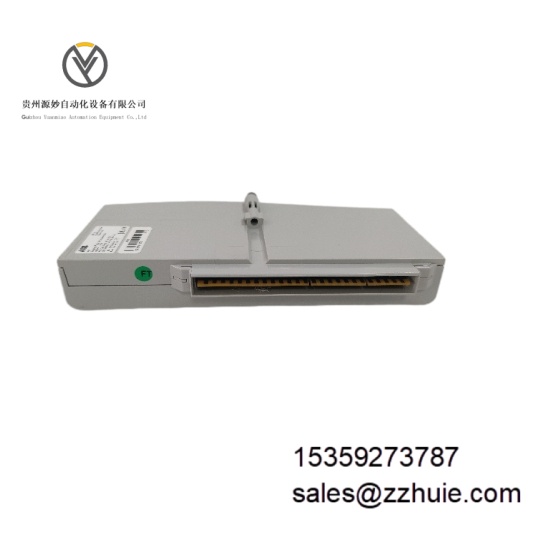

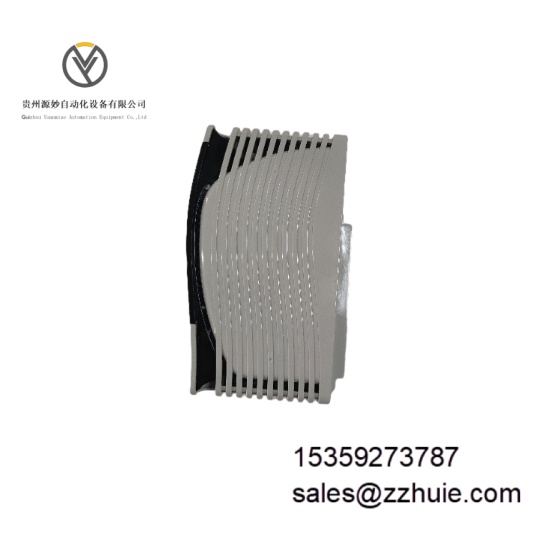

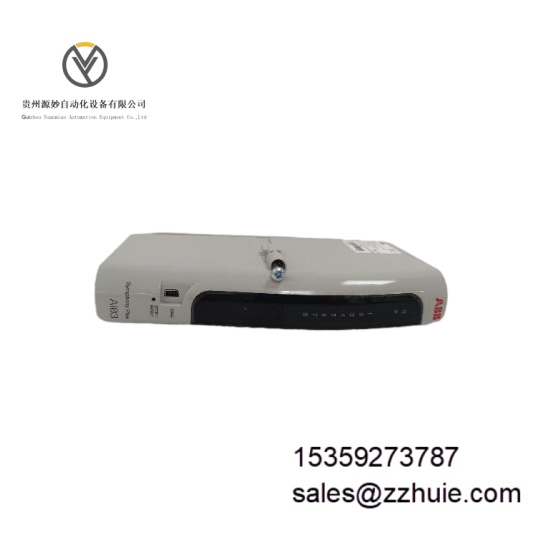

ABB AI03  模拟量输入模块

产品说明

ABB AI03 是一款模拟量输入模块，主要用于工业自动化系统，能够处理多达 8 路分组隔离的 RTD 温度输入现场信号。每个通道均支持 2 线制、3 线制和 4 线制 RTD 接线方式，并且可针对任意一种支持的 RTD 类型进行独立配置。借助 FC 221（I/O 设备定义）能设置 AI 模块的运行参数，通过 FC 222（模拟量输入通道）可对各输入通道参数进行设置，如工程单位、高低报警限值等。

具体参数

• 输入通道：8 路 。

• 支持 RTD 类型：100Ω 铂美国实验室与工业标准 RTD、100Ω 铂欧洲标准 RTD、120Ω 镍 RTD、中国 53Ω 铜 RTD 。

• A/D 分辨率：16 位（带极性） 。

• A/D 转换器数量：4 个，每个转换器服务 2 个输入通道 。

• 通道更新时间：在 450ms ECS 内更新 8 个输入通道 。

• 测量精度：满量程范围（FSR = 500Ω）的 ±0.1% 。

• 工作电压：24VDC ± 10% 。

• 典型电流消耗：68mA 。

• 最大电流消耗：76mA 。

• 模块尺寸：长 100mm× 宽 50mm× 高 30mm 。

• 重量：0.3kg 。

• 防护等级：IP20 。

• 工作温度范围： - 20°C 至 + 60°C 。

产品性能

• 高精度测量：16 位 A/D 分辨率配合先进信号处理算法，对各类模拟信号进行高精度转换与测量，确保采集数据准确可靠，满足对测量精度要求严苛的工业应用场景。

• 多类型信号适配：支持多种 RTD 类型及 2/3/4 线制接线方式，可适配不同传感器，灵活满足多样化工业环境下对温度等模拟量信号的采集需求。

• 高效数据更新：450ms ECS 内可完成 8 个通道数据更新，快速响应现场信号变化，及时为控制系统提供最新数据，保障工业自动化系统实时性。

• 自动校准功能：具备自动校准机制，无需人工频繁校准，有效降低维护工作量，确保模块长期稳定运行，减少因校准不及时导致的测量误差。

• 高可靠性设计：采用高品质电子元件与优化电路设计，能在 - 20°C 至 + 60°C 温度范围、一定湿度及电磁干扰环境下稳定工作，减少故障发生，提高系统可靠性与稳定性。

• 灵活配置特性：每个通道可独立配置参数，通过特定功能码可灵活设置工程单位、报警限值等，适配不同工业应用需求与工艺流程 。
