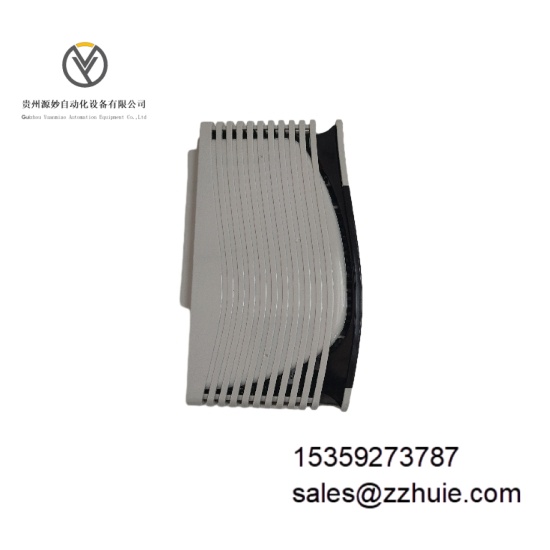

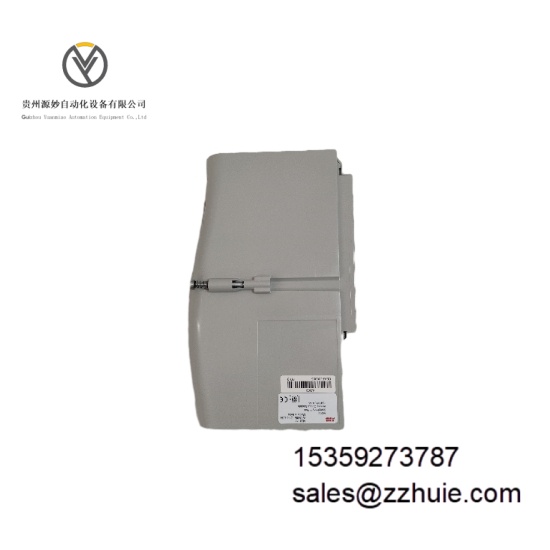

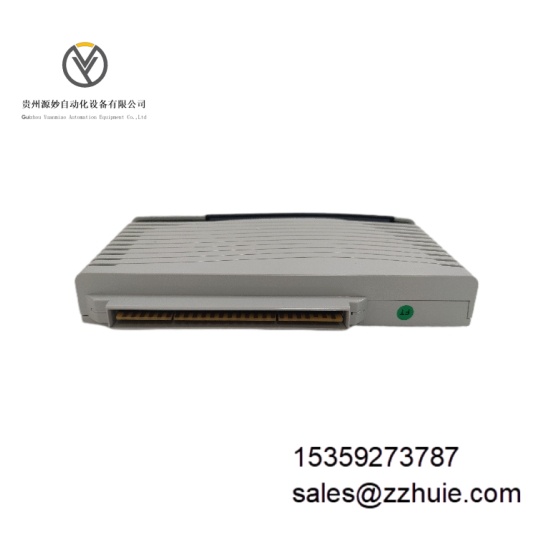

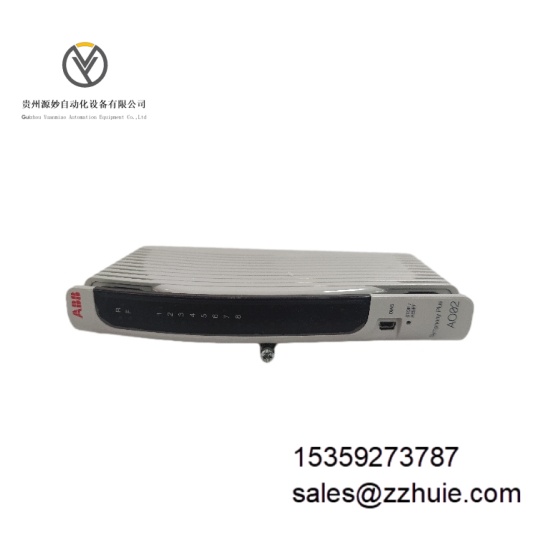

ABB AO02 是 ABB Ability™Symphony®Plus 硬件系统的模拟量输出模块，用于处理高级模拟输出现场信号，具备 HART 支持、可配置输出通道及强大保护机制等高级功能，为各类工业应用提供可靠性与灵活性。
信号规格：AO 为 4…20mA，或 1…+5 VDC 。
通道数量：16 。
信号类型：带 HART 的 AO 。
生命周期状态：活动 。
外形尺寸：标准（190 mm） 。
安装方式：水平行或垂直列 。
模块电源要求：24 VDC±10%，典型 100 mA，最大 125 mA 。
现场 IO 功率：20 mA / 通道 @24 VDC±10% 。
过电压类别：电源、输入或输出的 I 类，根据 EN 61010-1 进行测试 。
最大现场电缆长度：600 米（1968 英尺） 。
信号范围和类型：模拟输出为 4…20mA，或带 HART 的 1…+5 VDC 。
HART 调制解调器数量：每个模块 1 个 。
二次 HART 变量的最大数量：总计最多 20 个二次变量，每个 CH 最多 4 个变量（HART 版本 5.4） 。
二次 HART 可变更新速率：典型 2.5 秒，最大 8.0 秒 。
输出负载：电流模式为 0 到 750Ω，电压模式为 22 kΩ 至 1 MΩ 。
D/A 转换：总共 16 个 D/A 转换器，每个 CH 都有一个专用转换器 。
D/A 分辨率：12 位 。
精度，FSR：±0.01% FSR，FSR=25 mA 或 6.25 VDC 。
现场信号至逻辑隔离：电隔离，1500 V，最长 1 分钟 。
通道隔离：1x16 组隔离，1500 V，最长 1 分钟 。
开路检测时间：在当前模式下小于 5 秒 。
短路保护：最大 26 mA（仅在电流模式下） 。
高精度输出：采用 12 位 D/A 转换器，精度达 ±0.01% FSR，能精准输出模拟信号，满足对控制精度要求高的工业场景，如精密制造、化工过程控制等。
HART 通信功能：支持 HART 协议，可与智能现场设备通信，实现远程设备管理与诊断，实时获取设备状态与参数，提高维护效率与系统可靠性。
灵活通道配置：16 个通道可独立配置，用户能依据实际需求灵活设置输出信号范围与类型，适配多样化工业应用需求。
高可靠性设计：采用电隔离技术，现场信号与逻辑电路间、通道间均有 1500 V 隔离，能有效抗干扰；具备开路检测与短路保护功能，可在异常情况下保护模块与设备，确保长期稳定运行。
良好兼容性：支持多种工业通信协议，可与不同品牌设备与系统集成，方便构建复杂工业自动化控制系统。
便捷安装维护：标准外形尺寸与水平或垂直安装方式，方便安装；模块状态指示灯与故障诊断功能，便于维护人员快速排查与解决问题 。
