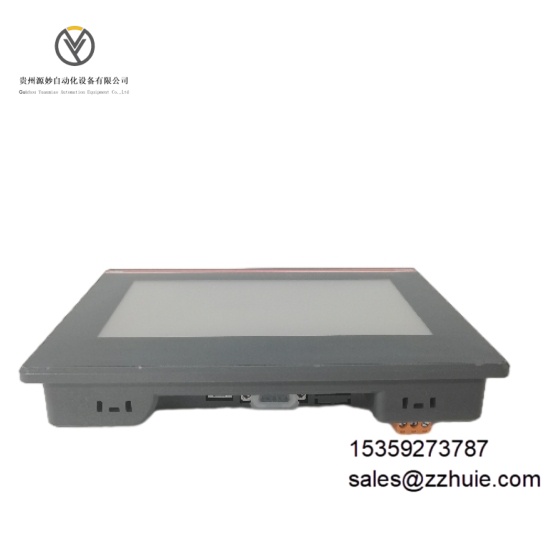

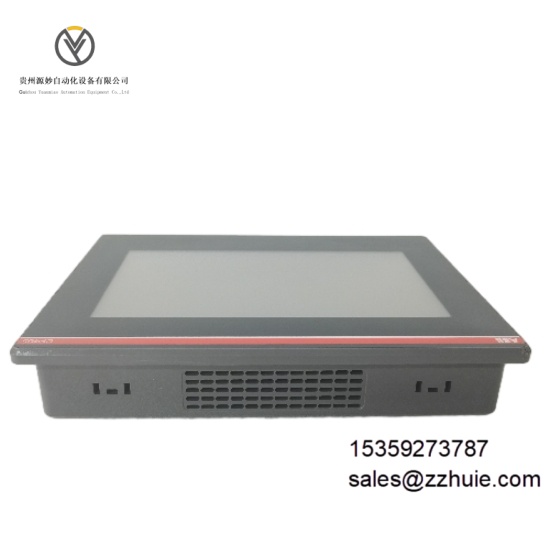

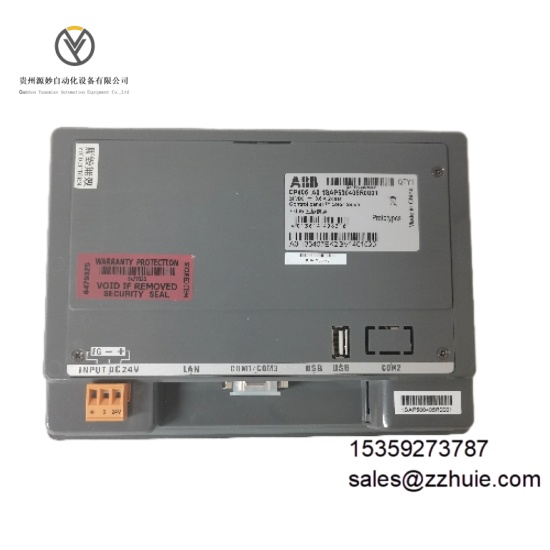

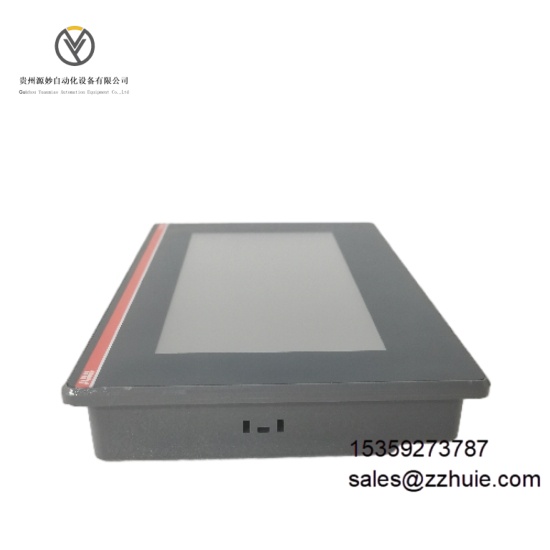

ABB CP405 A0 1SAP500405R0001 工业触控操作面板

产品说明

ABB CP405 A0 1SAP500405R0001 是一款功能强大的工业控制模块，在工业自动化领域扮演关键角色。它专为工业自动化与过程控制系统设计，适用于控制室、生产现场等各类工业环境 。该模块作为人机交互界面，可用于监视多种工业过程数据，像温度、压力、流量等 。同时具备数据记录功能，能够记录并存储历史数据，方便后续分析与报告 。其设计融合先进功能与卓越性能，是离散自动化及多数工业应用中高要求人机界面的理想选择 。此模块专门适配 CP400PB Panel Builder 400 软件运行，具备全对象动态特性，能控制屏幕上任何对象的可见性、透明度，可对其进行移动与尺寸调整，还能更改基本及复杂对象的属性 。支持多语言应用程序，方便用户创建与管理多种语言的应用，满足全球不同区域需求，对远东语言也提供支持 。数据显示形式多样，涵盖数字、文本、条形图、模拟仪表及图形图像格式 。拥有丰富先进的人机界面功能，包括数据采集、报警处理、日程安排、配方、用户和密码管理等 。并且支持一套通信驱动程序，如 AC500/AC500eCo 和 Motion 驱动程序 。借助 CP400PB Panel Builder 400 软件，还可进行离线和在线仿真，其强大的脚本语言为人机界面应用自动化助力，脚本调试功能提升了应用程序开发效率 。

具体参数

• 型号：CP405 A0 1SAP500405R0001 。

• 模块类别：控制面板模块 。

• 输入电压范围：200 - 240V AC 。

• 输出电流：5A 。

• 通信协议：支持 Ethernet/IP、Modbus TCP 等工业以太网协议 。

• 操作温度范围：-40°C 至 + 70°C 。

• 存储温度范围：-40°C 至 + 85°C 。

• 湿度范围：0% 至 95%，无冷凝 。

• 重量：2.5kg 。

• 尺寸（宽 × 高 × 深）：200mm×150mm×100mm 。

• 触摸屏技术：4 线模拟电阻式 。

• 备用电池：3V 220mAh 二氧化锰锂电池（Li/MnO₂） 。

• 保险丝：可恢复 。

• 串行端口：具备 RS - 232、RS - 485、RS - 422（Sub - D 9 母接头） 。

• 硬件时钟：带备用电池的时钟 / 日历 。

• 精度 RTC（工作温度 25°C 时）：每天 + 10 秒至 - 5 秒，可通过面板设置中的 RTC 调整进行校准 。

• 输入 / 输出通道：最多可达 32 通道 。

• 电源供应：24V DC 。

• 环境保护等级：IP67 。

产品性能

• 高可靠性运行：经严格质量把控与测试，设计坚固，可在恶劣工业环境下稳定运行，抗干扰能力强，确保长期可靠工作 。

• 高效数据交互：先进的通信协议支持，实现高效数据交换，提升整体系统性能，保障工业自动化流程顺畅 。

• 宽温适应能力：工作温度范围宽广，能适应不同温度环境下的工业应用，从寒冷地区到高温车间皆可稳定运行 。

• 紧凑空间适配：设计紧凑，在不影响功能的前提下，可安装在空间有限的位置，方便工业现场布局 。

• 多语言支持便利：多语言应用程序支持，方便跨国企业或不同语言区域使用，减少语言沟通障碍 。

• 丰富数据展示：多种数据显示格式，满足不同用户对数据可视化的需求，便于直观了解工业过程状态 。

• 强大功能集成：丰富的人机界面功能集成，涵盖数据采集到用户管理等多方面，为工业自动化控制提供全面支持 。

• 仿真与调试助力开发：离线和在线仿真功能以及脚本调试功能，加速应用程序开发进程，降低开发成本 。

•
