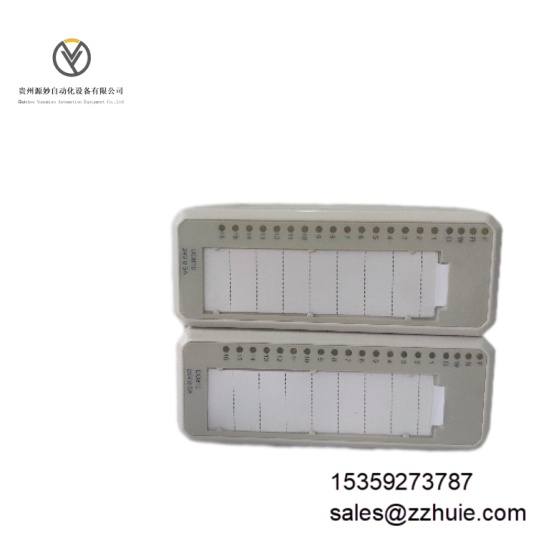

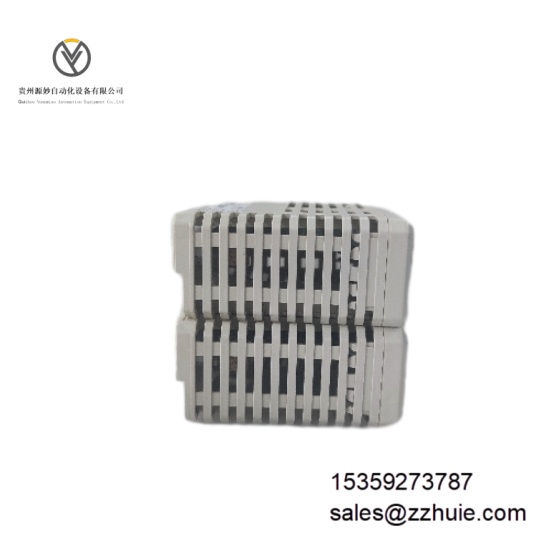

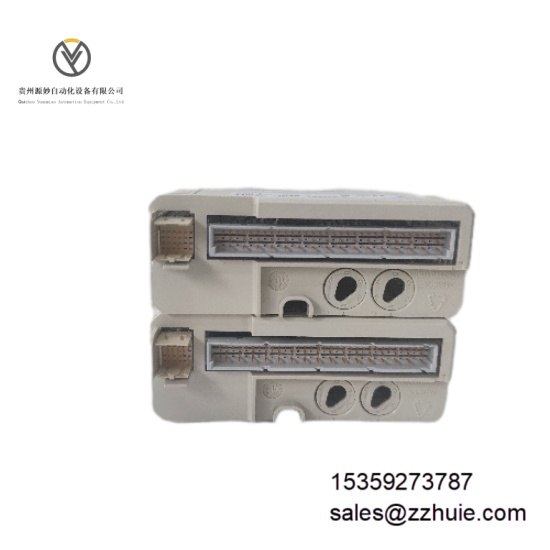

ABB DO810 3BSE008510R1 是一款为工业自动化控制系统精心打造的数字输出模块 。它的核心功能是精准接收来自控制系统的数字信号，并将其高效转换为继电器控制信号，以此驱动电机、电磁阀、继电器、接触器等各类外部设备 。该模块属于 ABB S800 I/O 系列，是 ABB 分布式控制系统（DCS）以及可编程逻辑控制器（PLC）系统里，用于控制现场执行机构的关键组件 。模块设有 16 个独立输出通道，这些通道被分为两个彼此隔离的 8 通道组，每个组均具备过程电压监控功能 。在设计上，它采用工业级标准，选用高质量元器件制造，能适应高温、高湿、强电磁干扰等各类恶劣的工业环境，确保长期稳定运行 。
输出通道数：16 通道，分成 2 个相互隔离的 8 通道组 。
输出电压范围：10 至 30V DC，额定值为 24V DC 。
输出电流：每通道最大输出电流为 0.5A 。
信号类型：电流源型，带有电流限制功能 。
隔离电压：通道组之间以及通道组与地之间实现电气隔离 。
保护功能：具备短路保护（对地以及对 30V 电压）、过压保护、过温保护 。
工作温度：水平安装时为 0°C 至 + 55°C；垂直安装时为 + 5°C 至 + 55°C 。
存储温度：-40°C 至 + 70°C 。
安装方式：采用 DIN 导轨安装 。
尺寸（宽 x 深 x 高）：45mm x 102mm（含连接器为 111mm）x 119mm 。
重量：0.18kg 。
响应时间：小于 1ms 。
通信接口：支持 Profibus - DP V1 等工业通信协议 。
连接方式：借助模块终端单元 TU810、TU812、TU814、TU830 等进行连接 。
认证：符合 UL 和 CE 标准 。
高可靠性：凭借工业级设计与高质量元器件，能在恶劣工业环境下稳定运行，降低系统故障概率 。
高密度输出：16 个输出通道在紧凑空间内集成，减少系统硬件数量与空间占用，降低成本 。
分组隔离与电压监控：输出通道分组隔离，搭配过程电压监控，若过程电压消失会发出通道错误信号，提升系统诊断与可靠性 。
全面保护功能：各输出通道集成多种保护，防止外部故障或过载损坏模块，增强系统安全性 。
输出状态指示：每个输出通道配有 LED 指示灯，直观显示输出开关状态，便于现场监控与故障排查 。模块本身也设有运行、故障、警告和 OSP（Output Set as Predetermined）指示灯，提供全面状态信息 。
OSP 功能：支持 OSP 功能，错误发生时可将输出设为预设状态，保障系统安全运行 。
无缝集成：作为 S800 I/O 系列成员，能与 ABB 各类控制系统轻松集成，简化系统设计与配置 。
