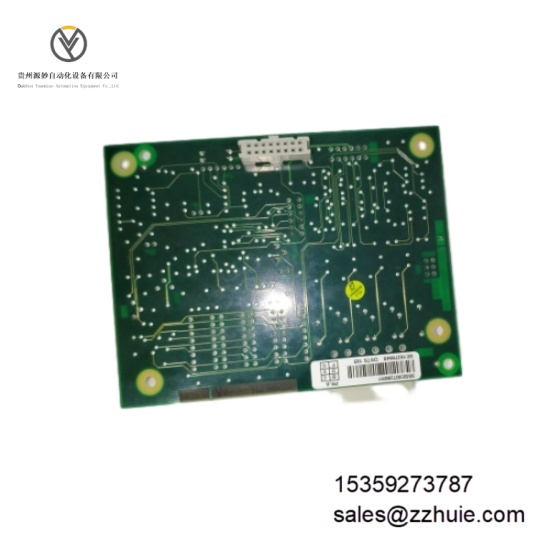

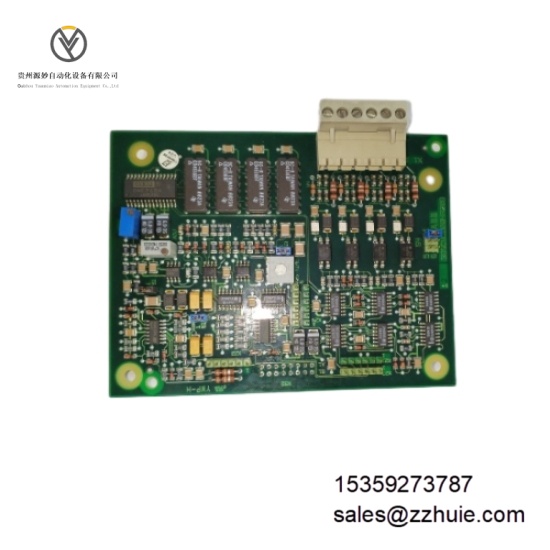

ABB DSTS105 3BSE007286R1 模拟量输入 / 输出模块

产品说明

ABB DSTS105 3BSE007286R1 是一款用于工业自动化领域的模拟量输入 / 输出模块。其在工业控制系统中发挥关键作用，能够精确采集如温度、压力、流量等各类模拟量信号，并将这些模拟信号转化为数字信号传输给控制系统。同时，该模块接收控制系统发出的数字指令，再转化为模拟量信号输出，以此控制各类执行器动作。通过控制和状态寄存器，主机可执行一系列操作，例如启用或禁用本地处理器（Z180）、断言或解除断言本地处理器的中断、检测并清除本地处理器的中断、控制 LED 指示灯、断言或取消断言来自卡的 VME SYSFAIL 信号、启用或禁用对卡共享 RAM 的访问，以及启用或禁用对本地处理器代码空间的写入保护。由于其短地址空间本质上是一个 D08（O）Slave，空间内对象地址不连续，访问特定表外地址或大于 8 位对象会引发 VME 总线错误。

具体参数

• 部件号：3BSE007286R1

• 品牌：ABB

• 输入输出类型：模拟量输入 / 输出

• 模拟量输入通道数：8 路

• 模拟量输出通道数：4 路

• 模拟量输入范围：电压输入为 ±10V、±5V、0 - 10V；电流输入为 4 - 20mA、0 - 20mA

• 模拟量输出范围：电压输出为 ±10V、0 - 10V；电流输出为 4 - 20mA、0 - 20mA

• 分辨率：16 位

• 精度：±0.1% FS（满量程）

• 采样频率：最高可达 10kHz

• 控制和状态寄存器位置：位于短地址空间中选定寄存器基址的偏移量

• 寄存器特性：寄存器位为高真，可实现多种对本地处理器及相关功能的控制操作

• 通信能力：支持与工业现场各类传感器、执行器通信连接，具体通信协议暂未明确

产品性能

• 模拟量处理精准：具备高精度的模拟量处理能力，可精确采集和输出模拟量信号，为工业控制提供可靠的数据基础，确保系统对工业现场参数的精确监测与设备的精准控制。

• 功能控制多样：借助控制和状态寄存器，能实现对本地处理器及相关硬件资源的多样化控制，满足不同工业场景下对模块的差异化控制需求，提升系统运行的灵活性与可管理性。

• 设备兼容性良好：拥有与多种工业现场设备连接的能力，可适应复杂的工业控制系统架构，便于与其他设备协同工作，构建完整的工业自动化体系。
