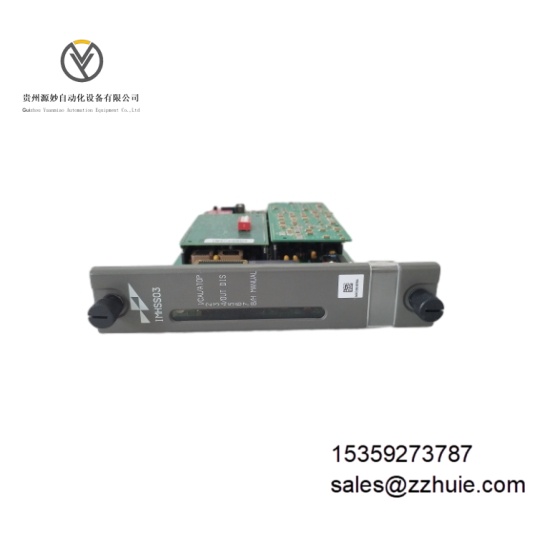

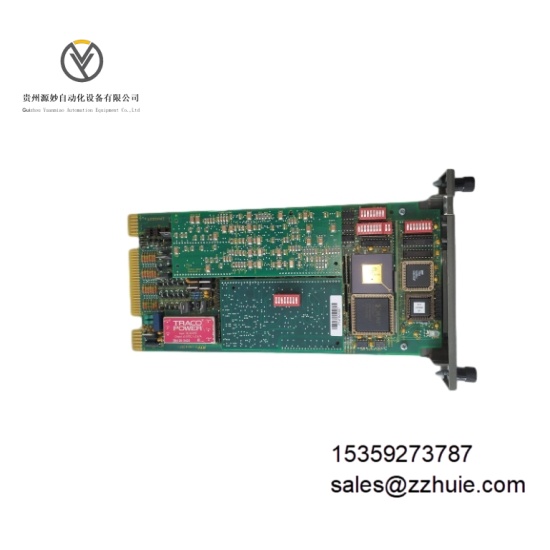

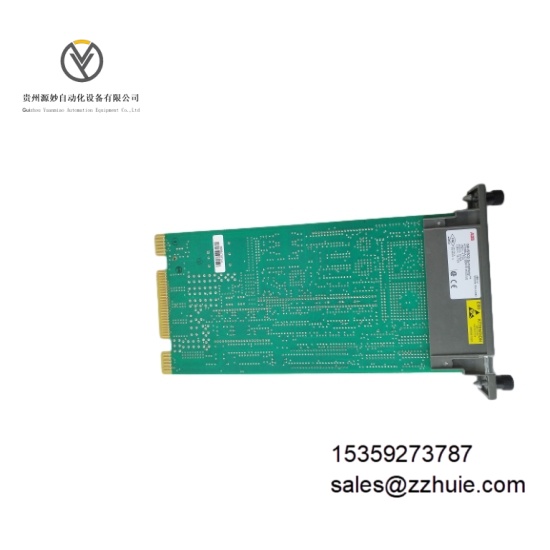

ABB IMHSS03液压伺服模块

产品说明

ABB IMHSS03 是一款液压伺服模块，用作阀门位置控制模块，在工业自动化控制系统中扮演关键角色。它为 Harmony 控制器提供接口，通过此接口，Harmony 控制器能够驱动伺服阀或 I/H 转换器，进而实现对液压执行器的手动或自动控制。该模块内部集成了微处理器、内存以及通信电路，属于智能型 I/O 模块。在多数应用场景中，它常与 IMFCS 01 频率计数器模块协同工作。

具体参数

• 工作电压

• +5V DC，±5%，典型电流 576mA

• +15V DC，±5%，典型电流 15mA

• -15V DC，±5%，典型电流 12mA

• +24V DC，±10%，典型电流 335mA（来自终端单元）

• 功耗

• +5V DC 时，典型功耗 2.88W

• +15V DC 时，典型功耗 0.23W

• -15V DC 时，典型功耗 0.18W

• 24V DC 时，典型功耗 8.04W

• 信号输入：4 - 20mA

• 信号输出：4 - 20mA

• 工作温度范围：0°C 至 70°C（32°F 至 158°F）

• 相对湿度

• 55°C（131°F）以下时为 5% 至 95%（无凝结）

• 70°C（158°F）时为 5% 至 45%（无凝结）

• 海拔：海平面至 3km（1.86 英里）

• 防护等级：IP65

• 空气质量要求：非腐蚀性环境

产品性能

• 精准控制：能够精确调节流向伺服阀的电流，以此改变执行器位置，例如精准定位燃气轮机燃料阀或蒸汽调节阀，实现对涡轮机转速的精准控制。

• 快速响应：可快速响应外部输入与指令，实现动态调整与跟踪，及时对液压执行器进行控制。

• 宽调速范围：支持大范围的速度调节，能依据不同应用需求进行灵活调整与控制，以满足高效工作流程的要求。

• 多轴联动控制：支持多轴联动控制，可实现多轴之间的协同运动与同步控制，有助于提升生产效率与加工精度。

• 故障诊断与保护：具备故障诊断和保护功能，能实时监测设备运行状态与参数变化，及时发现并处理故障，确保设备安全稳定运行。

• 高兼容性：支持多种不同接口类型，可与其他设备进行通信和数据交换，便于用户进行系统集成。

•

•
