ABB RDCO-04C 继电器输出模块

产品说明

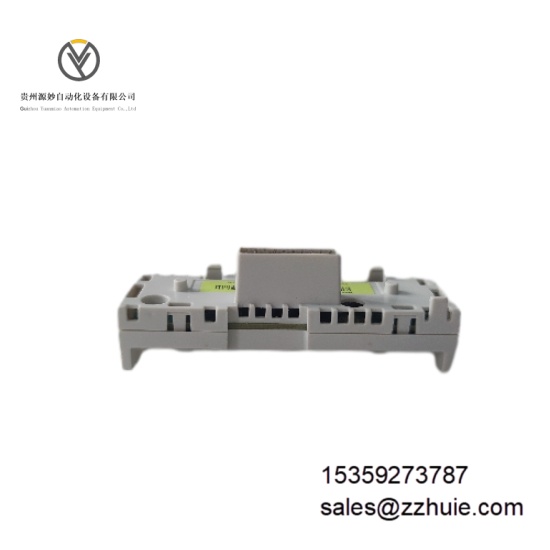

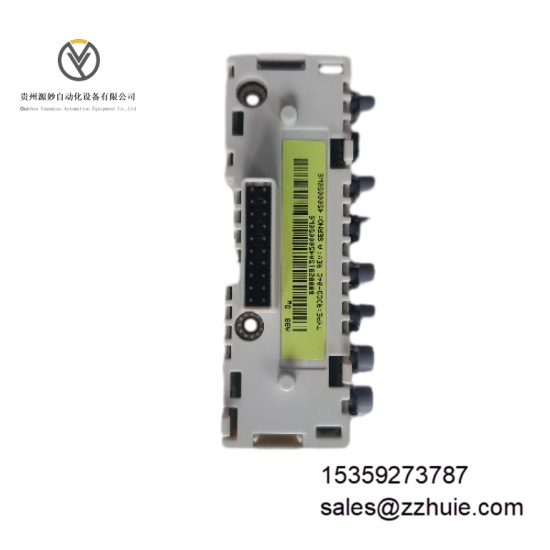

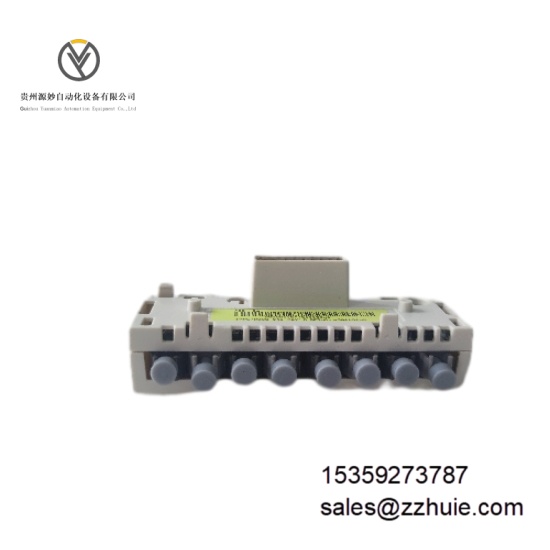

ABB RDCO - 04C 是一款 DDCS 通信选项附加模块，可适配 RMIO 电机控制和 I/O 板（该板也是 RDCU 控制单元的一部分）以及 BCU 控制单元。它具备 4 个用于光纤电缆的发射器 / 接收器连接器对，对应 DDCS 通道 CH0、CH1、CH2 和 CH3 。通道的具体用途由应用程序决定，通常情况下，CH0 用于超越系统（如现场总线适配器），CH1 连接 I/O 选项和供电单元，CH2 作为主 / 从链路，CH3 用于连接 PC 工具（仅适用于 ACS 800）。该模块防护等级为 IP20，采用 20 针引脚接口。

具体参数

• 工作电压：+5V DC ± 10%，由驱动器的控制单元供电。

• 电流消耗：最大 200mA。

• 通信速度：1、2 或 4Mbit/s。

• 电磁抗扰度：符合 IEC 1000 - 4 - 2（限值：工业，第二环境）、IEC 1000 - 4 - 3、IEC 1000 - 4 - 4、IEC 1000 - 4 - 6 标准。

• 电磁发射：符合 EN 50081 - 2、CISPR 11 标准。

• 产品净重：0.011kg。

• 外形尺寸：长 165mm、宽 115mm、高 50mm 。

产品性能

• 稳定通信：支持多种通信速度，能在复杂电磁环境下稳定传输数据，保障通信的可靠性与连续性。

• 灵活适配：可灵活适配不同的控制单元，满足多种工业自动化场景的通信需求。

• 高效传输：通过光纤连接实现高速数据传输，提高系统响应速度。

•
