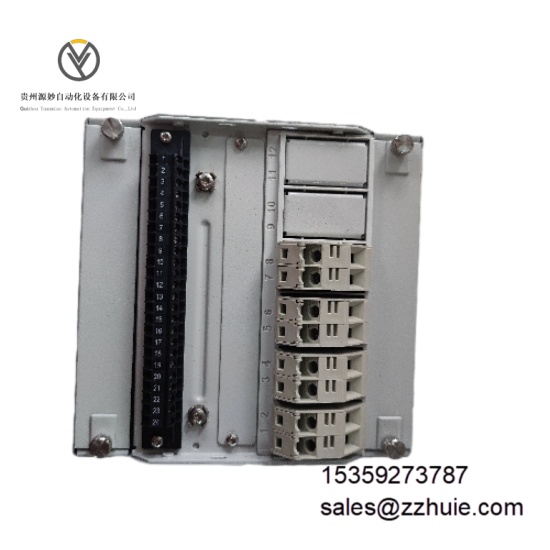

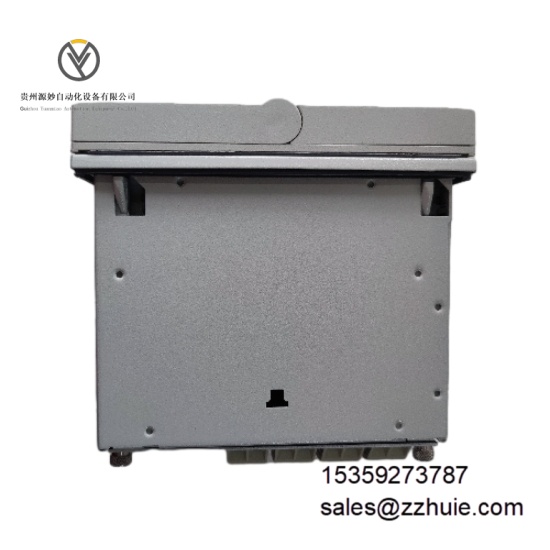

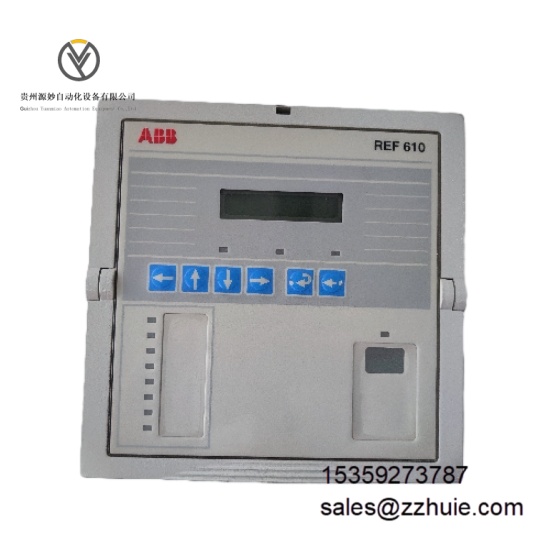

ABB REF610C 11HCNR01 馈线保护继电器

产品说明

ABB REF610C 11HCNR01 属于 ABB 的 Relion® 保护和控制产品家族的 610 系列。这是一款馈线保护继电器，主要用于公用事业和工业配电系统的保护、测量与监视任务。其采用插拔式设计，方便开关柜调试，能快速、安全地插入和拔出继电器插件单元。

具体参数

• 额定电压：110V AC 或 220V AC。

• 工作频率：60Hz。

• 最大额定电流：可选 5A 或 1A。

• 输入：可接收 16 个数字信号。

• 输出：有 12 个继电器输出。

• 尺寸：长 17.8cm、宽 7.6cm、高 2.5cm。

• 通信协议：支持 IEC 61850、IEC 60870 - 5 - 103、DNP 3、Modbus、Profibus、Lon 和 SPA 等多种标准通信协议。

产品性能

• 强大保护功能：具备三相非定向过流保护（包含定时或 IDMT 特性、低整定阶段、高整定阶段、瞬时级）、非定向接地故障保护（具有定时或 IDMT 特性，分低整定阶段和高整定阶段）、相位不连续保护、三相电缆热过载保护、电弧保护等功能。

• 自动控制功能：拥有三相多触点自动重合闸功能，适用于架空线馈线；具备断路器故障保护、跳闸计数器用于断路器状态监控、跳闸回路监控并可将警告信号路由至信号输出端、跳闸锁定功能。

• 精准测量与记录：配备四个精确的电流输入；干扰记录器可记录时间长达 80 秒，由一个或多个内部或数字输入信号触发，能记录四个模拟通道和多达八个用户可选的数字通道，采样率可调。

• 良好人机交互：人机界面包含字母数字 LCD 和导航按钮，有八个可编程 LED，支持多种语言，用户可为其选择密码保护，可显示一次电流值及需求值，所有设置可通过 PC 修改。

• 灵活通信配置：光学前端通信连接支持无线或电缆方式；具备可选的后部通信模块，可通过塑料光纤、组合光纤（塑料和玻璃）或 RS - 485 连接，用于使用 SPA 总线、IEC 60870 - 5 - 103 或 Modbus（RTU 和 ASCII）通信协议进行系统通信；还设有可选 DNP 3.0 后部通信模块，通过 RS - 485 连接，用于使用 DNP 3.0 通信协议进行系统通信。

• 可靠运行保障：拥有用于实时时钟的备用电池及电池充电监控功能；电子设备和软件持续自我监控；具备自动根据背光强度调整参考电平的功能。

•

•
