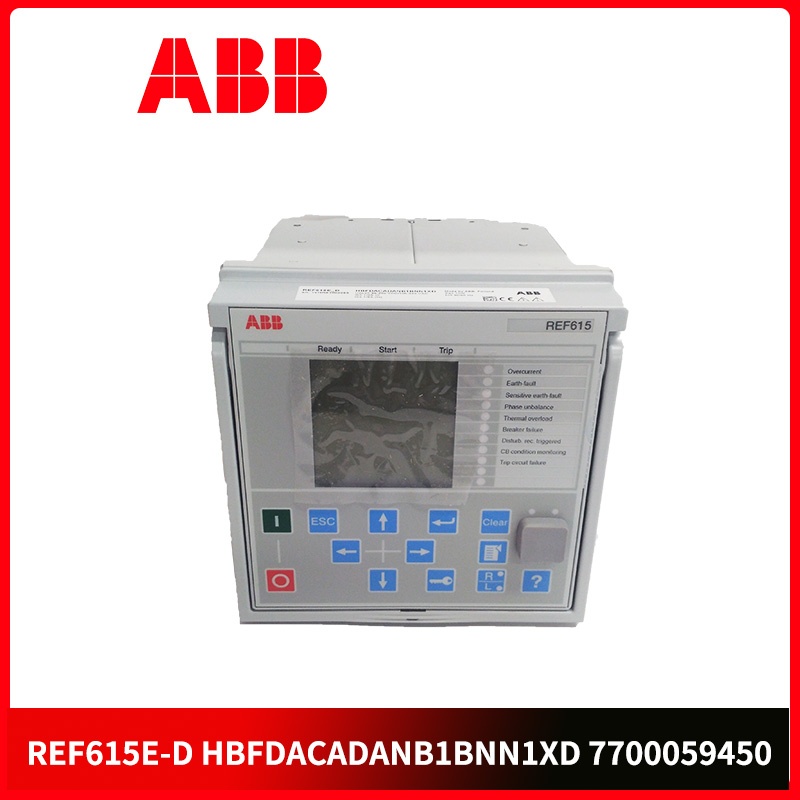

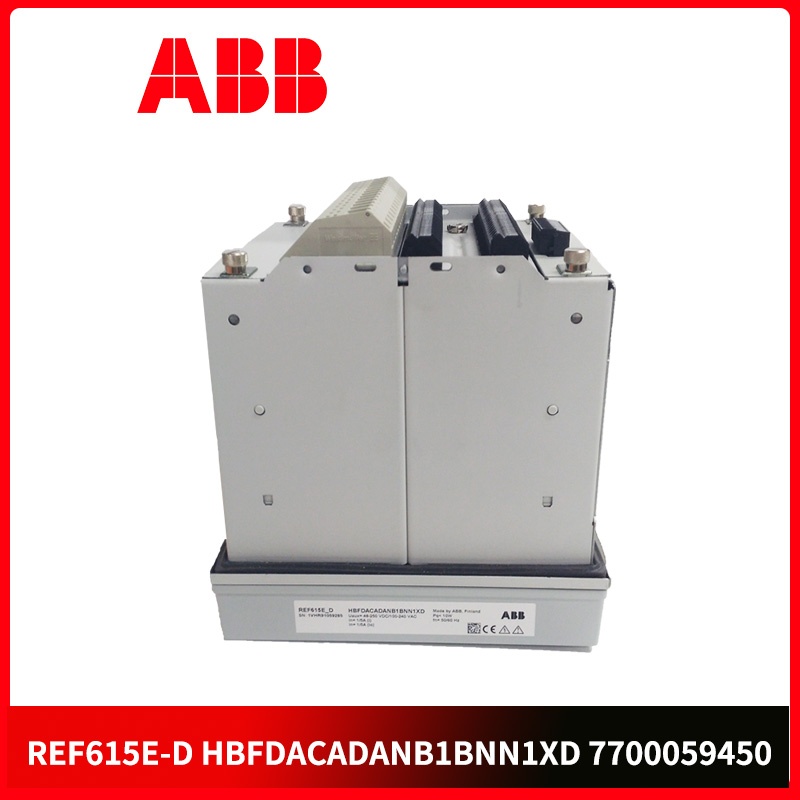

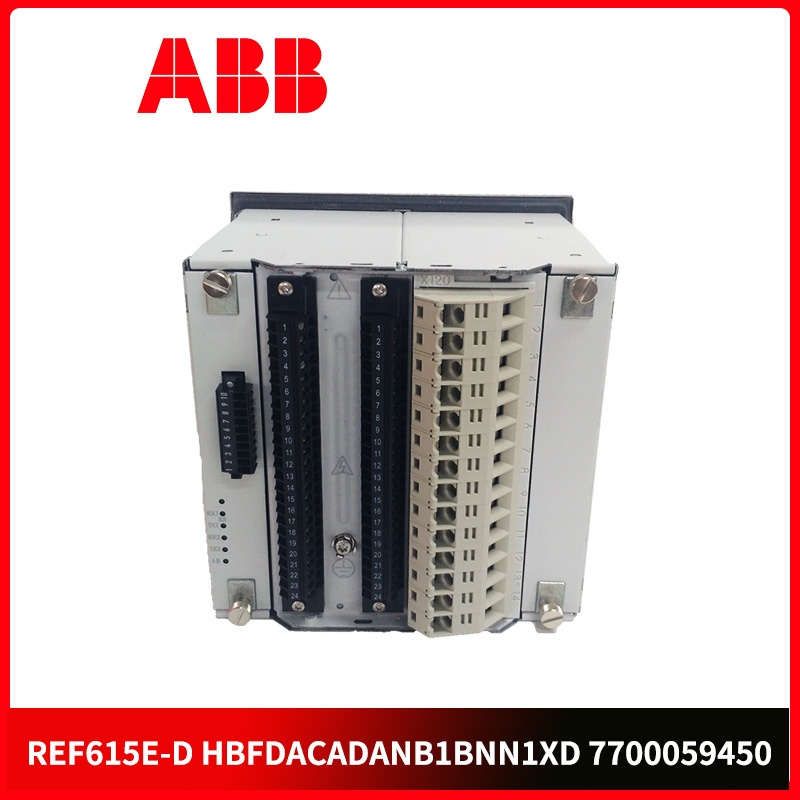

ABB REF615E D HBFDACADANB1BNN1XD 是一款用于中低压馈线保护的智能电子设备（IED），属于 ABB Relion® 系列。该装置集成保护、控制、测量和监视功能，适用于公用变电站及工业配电系统，可适配辐射型、环形和网格型配电网（含分布式电源）。其支持 IEC 61850 通信标准及多种主流协议，能与智能电网设备无缝集成，采用抽出式设计，便于安装与维护。
额定电压：100-120V AC 或 208-240V AC。
额定电流：1A 或 5A（可选）。
工作温度范围：-25°C 至 + 70°C。
存储温度范围：-40°C 至 + 85°C。
相对湿度：5%-95%（无凝结）。
防护等级：IP40（装置本体）。
通信接口：1 个以太网接口（10/100Mbps）、1 个 RS485 接口（支持 IEC 60870-5-103、Modbus 协议）。
模拟量输入：3 路电流输入、3 路电压输入。
数字量输入 / 输出：16 路数字量输入、10 路继电器输出。
测量精度：电流 / 电压 ±0.2%，功率 ±0.5%。
保护动作时间：短路保护≤25ms，过载保护遵循反时限特性（可设定）。
尺寸：180mm×145mm×125mm（长 × 宽 × 高）。
重量：1.7kg。
全面保护：具备过流、速断、接地故障、过电压、欠电压等保护功能，可快速隔离故障，保护配电设备安全。
精准测量：实时采集电压、电流、功率、功率因数等参数，数据精度满足计量级要求，支持电力系统状态分析。
灵活控制：支持本地及远程断路器操作，内置逻辑编程功能，可实现自动化控制策略（如重合闸、备自投）。
可靠通信：兼容多种工业通信协议，可接入配电自动化系统，实现数据上传、远程配置与监控，保障系统协同运行。
抗干扰性强：符合 IEC 61000-4 系列电磁兼容标准，在强电磁环境中保持信号稳定，避免误动或拒动。
自检完善：内置硬件与软件自检机制，可实时监测装置状态，异常时自动告警并记录信息，简化维护流程。
