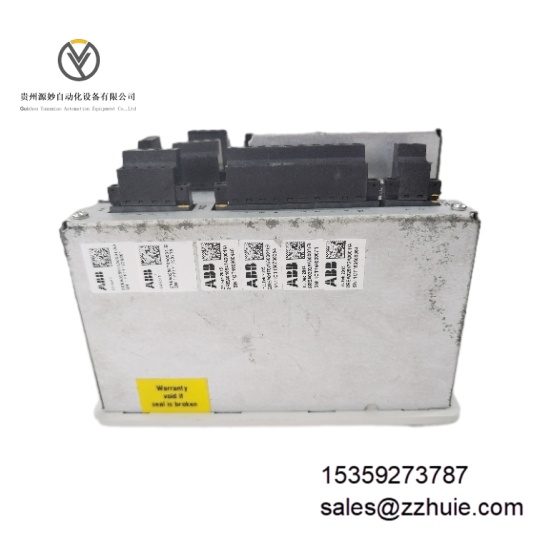

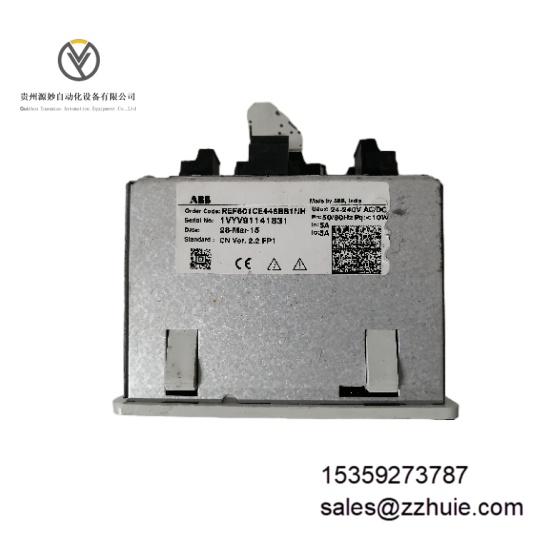

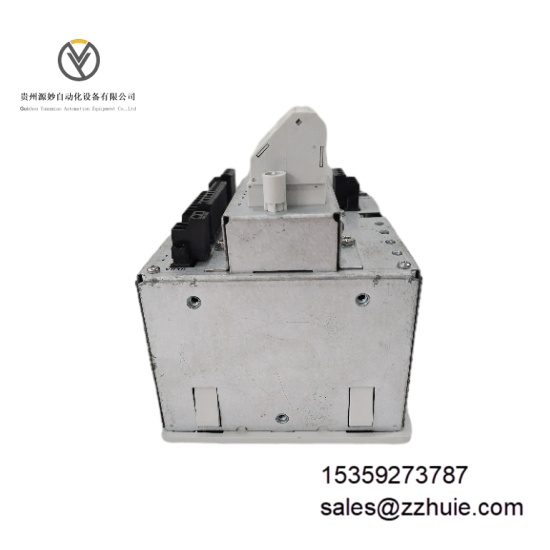

ABB REF601 CE446BB1NH 属于 ABB Relion® 产品家族中的 605 产品系列，是一款数字式馈线保护和测控装置。其主要用于保护和控制公共事业及工业电力系统中的一次和二次配电网络。该装置将保护、监视和控制功能集于一体，相比同类产品，具有出色的性能与可用性。除基于传统电流互感器接口的版本外，还支持基于 Rogowski 电流传感器模拟接口的版本，有助于减小中压开关设备体积、提升性能并实现标准化。
额定电压（Vn）：24…240V AC，频率为 50 和 60Hz；24…240V DC。
电压变化范围：AC 为 Vn 的 85…110%（20.4…264V AC）；DC 为 Vn 的 70…120%（16.8…288V DC）。
输入频率：50/60Hz。
电流输入：额定电流可选 1A 或 5A。
热承受能力：持续 4A 或 20A，1 秒内可承受 100A 或 500A。
动态电流承受能力：半波值为 250A 或 1250A。
输入阻抗：＜100mΩ 或＜20mΩ。
通信协议：通过二线制 RS485 支持 MODBUS RTU 和 IEC 60870 - 5 - 103 通信协议。
尺寸：宽度 130.0mm，高度 160.0mm，深度 151.5mm。
重量：3.2lbs（1.43kg）。
工作温度范围：-25℃至 + 55℃。
存储温度范围：-25℃至 + 70℃（不超过 16 小时）。
相对湿度：小于 93%，无凝结。
海拔高度：最高 2000m（6561ft）。
全面保护功能：具备非定向过流保护（分三个阶段）、接地故障保护（分两个阶段）、相位不连续保护、负序过流保护、断路器故障保护等功能，能有效应对多种故障情况，保障电力系统安全。

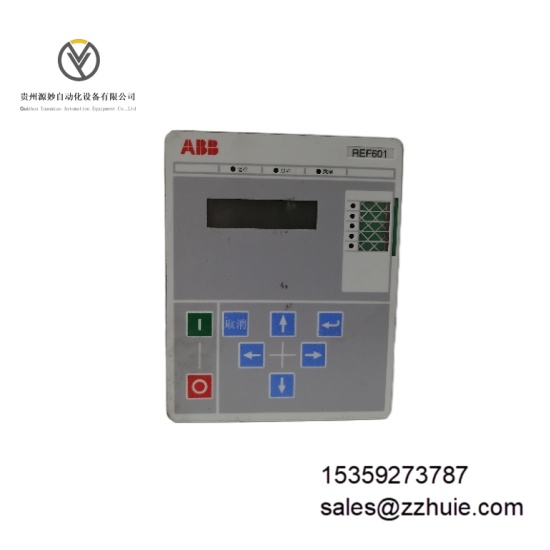

灵活控制功能：拥有断路器控制功能，可通过本地人机界面进行分合闸操作，方便对设备进行控制与管理。
精准测量功能：可对三相电流、剩余电流、负序电流、热水平等进行测量，为系统运行状态监测提供准确数据。
事件记录与故障记录：能存储多达 100 条带有时间戳的事件记录，同时可记录最近五次跳闸事件的模拟值故障记录，便于故障分析与排查。
良好通信性能：支持 MODBUS RTU 和 IEC 60870 - 5 - 103 通信协议，通过 RS - 485 二线制接口实现通信，方便与其他设备进行数据交互，融入电力自动化系统。
安装便捷：采用压合式安装方式，简单快速，且带有 CT 短路设施的可分离式接线端子，便于安装与维护。
