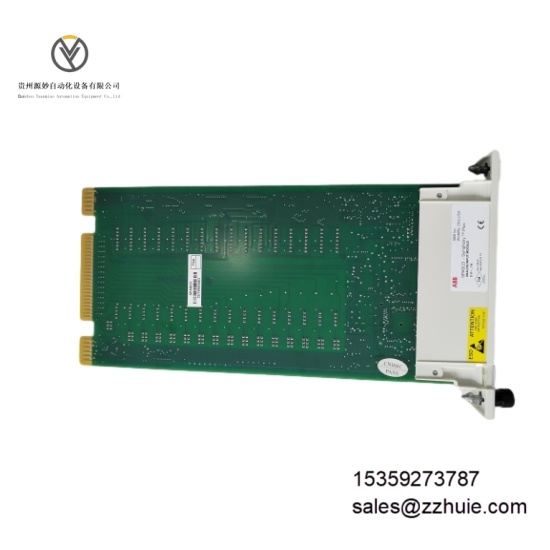

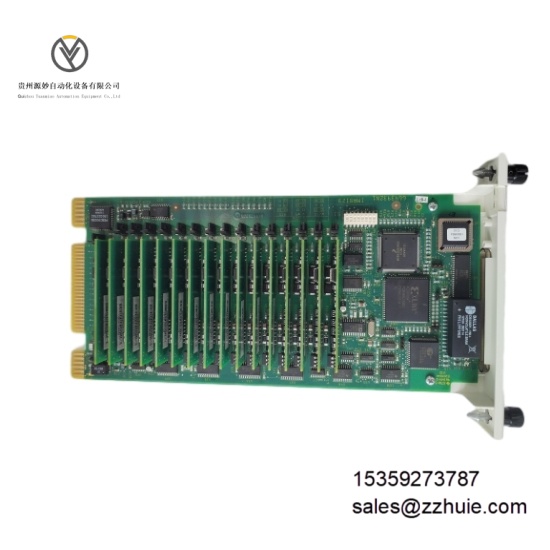

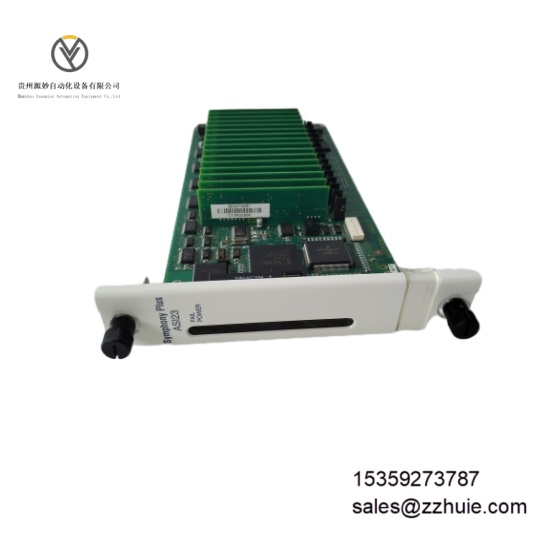

ABB SPASI23  模拟量输入模块

产品说明

ABB SPASI23 是一款高性能的 16 通道模拟量输入模块，专为与 ABB 的 AC800M 控制系统实现无缝集成而精心设计。它能够可靠地处理各类工业应用中的信号，尤其在温度测量方面，可熟练应对来自热电偶（TCs）、热电阻（RTDs）和热敏电阻的输入；在电压测量上，能精确测量 -10V 至 +10V 范围内的电压；电流测量时，可精准测定 -20mA 至 +20mA 的电流。

具体参数

• 输入通道数量：16 个

• 支持输入类型：热电偶（TC）、毫伏（mV）、热电阻（RTD）、高电平信号

• 信号测量范围：

• 电压：-10V 至 +10V

• 电流：-20mA 至 +20mA

• 转换精度：典型值为满量程的 0.1%

• 转换时间：250μs

• 分辨率：16 位

• 电源功耗：2.5W

• 尺寸：

• 深度：73.66mm

• 高度：360.68mm

• 宽度：269.24mm

• 重量：0.771kg

• 环境等级：WEEE 类别 5（小型设备，外部尺寸不超过 50cm）

• 工作温度范围：-20°C 至 +85°C

• 防护等级：IP20（需安装在控制柜内）

产品性能

• 高精度测量：凭借典型的满量程 0.1% 的输入精度，确保测量精准，为工业应用提供可靠数据。

• 宽范围输入：可容纳多种输入信号类型，包括热电偶、热电阻、热敏电阻、电压和电流信号，适应性强。

• 快速信号转换：250μs 的快速转换时间，能够对快速变化的信号进行准确测量，满足实时性要求高的场景。

• 电气隔离保护：输入和输出电路之间采用电流隔离，有效抵御电气噪声和接地故障，增强模块及连接设备的安全性。

• 安装便捷：采用 DIN 导轨安装方式，方便安装与维护，降低现场施工难度。

•
