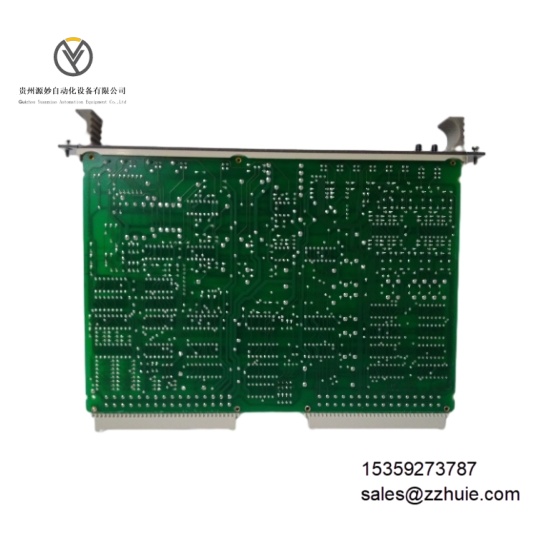

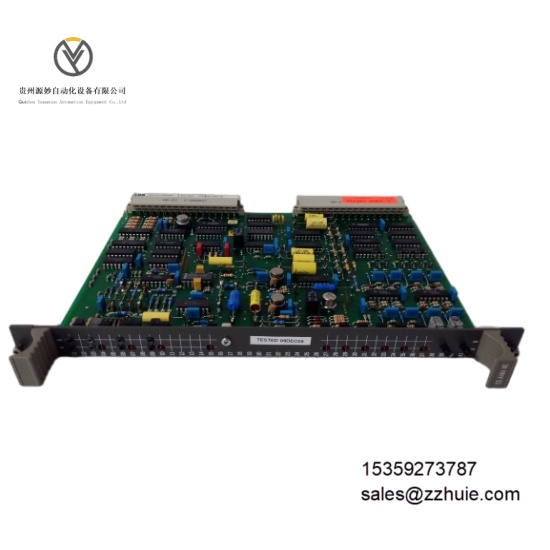

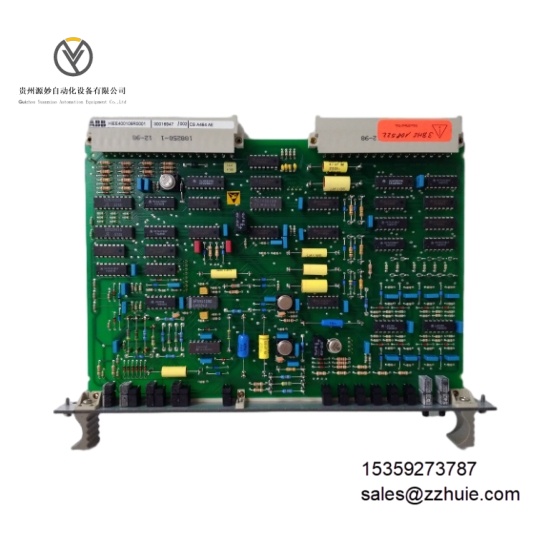

ABB CSA464AE HIEE400106R0001智能信号转换模块

产品说明

ABB CSA464AE HIEE400106R0001 是一款工业级智能信号转换模块，专为工业自动化系统中的信号调理与转换设计。该模块可将热电偶、热电阻、压力传感器等设备的非标准信号转换为标准工业信号（4-20mA、0-10V），同时具备信号隔离、滤波和放大功能，确保信号在复杂电磁环境中稳定传输，为控制系统提供精准数据支持。

具体参数

• 输入信号类型：热电偶（K、J、T、E 型）、热电阻（Pt100、Cu50）、mV 信号（0-100mV）
• 输出信号类型：4-20mA、0-10V、0-5V（可配置）
• 转换精度：±0.1% 满量程
• 隔离电压：输入与输出间 2500V AC，电源与输入 / 输出间 2500V AC
• 电源电压：24V DC±10%
• 功耗：最大 5W
• 工作温度范围：-20°C 至 + 60°C
• 存储温度范围：-40°C 至 + 85°C
• 防护等级：IP20
• 尺寸：110mm×80mm×40mm
• 重量：0.3kg
• 响应时间：≤100ms
• 滤波功能：可配置低通滤波（截止频率 1Hz-100Hz）

产品性能

• 高精度信号转换：转换精度达 ±0.1% 满量程，能准确捕捉微小信号变化，确保热电偶、热电阻等设备的测量数据真实可靠。
• 强效隔离抗干扰：2500V AC 三重隔离设计结合可配置滤波功能，有效抑制工业现场电磁干扰和接地环路影响，信号传输稳定性提升 90% 以上。
• 宽信号兼容性：支持多种热电偶、热电阻及 mV 级信号输入，输出信号可通过拨码开关配置，无需额外编程，适配多类型传感器与控制系统。
• 稳定环境适应：在 - 20°C 至 + 60°C 工作温度范围内连续运行，湿度 5%-95%（非冷凝）环境下性能无衰减，适应高低温、潮湿等复杂工业场景。
• 便捷安装维护：DIN 导轨安装设计，模块指示灯实时显示电源、输入输出状态，故障时自动报警，缩短排查时间。

•
