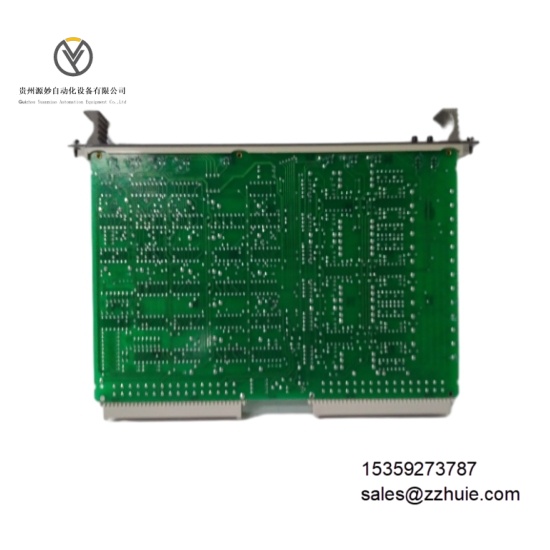

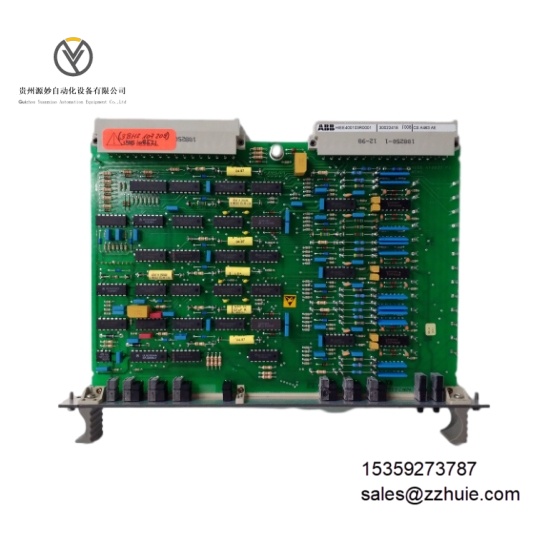

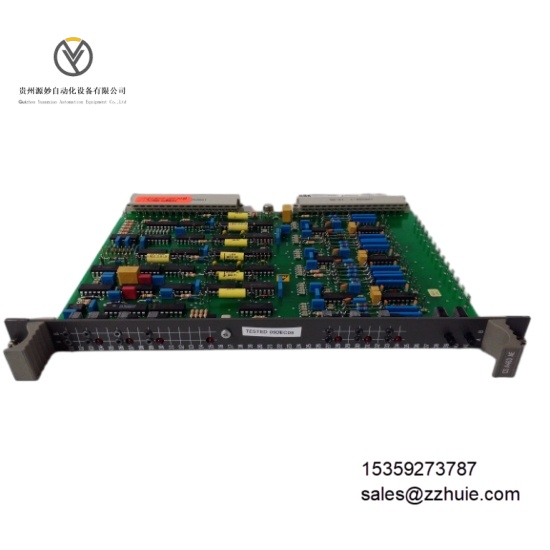

ABB CSA463AE HIEE400103R0001智能信号隔离转换器

产品说明

ABB CSA463AE HIEE400103R0001 是一款工业级智能信号隔离转换器，专为工业自动化系统中的信号调理设计。该模块可将热电偶、热电阻、压力传感器等设备输出的 mV 级或电阻信号转换为标准工业信号（4-20mA、0-10V），同时实现输入、输出与电源间的电气隔离，有效抑制电磁干扰，适用于需要高精度信号传输的工业场景。

具体参数

• 输入信号类型：热电偶（K、J、T、E、S 型）、热电阻（Pt100、Cu50）、mV 信号（0-50mV）

• 输出信号类型：4-20mA、0-10V（可通过拨码开关配置）

• 转换精度：±0.1% 满量程

• 隔离电压：输入与输出间 2500V AC，电源与输入 / 输出间 2500V AC

• 电源电压：24V DC±10%

• 功耗：最大 4W

• 工作温度范围：-25°C 至 + 70°C

• 存储温度范围：-40°C 至 + 85°C

• 防护等级：IP20

• 尺寸：100mm×80mm×40mm

• 重量：0.25kg

• 响应时间：≤50ms

• 冷端补偿误差：±0.5°C（针对热电偶输入）

产品性能

• 高精度信号转换：转换精度达 ±0.1% 满量程，配合 ±0.5°C 的冷端补偿误差，确保热电偶测量温度偏差≤1°C，满足化工、冶金等行业对温度信号的高精度要求。

• 强效隔离抗干扰：2500V AC 三重隔离设计可切断接地环路，抑制工业现场的电磁干扰和浪涌冲击，信号传输稳定性提升 95% 以上。

• 宽温稳定运行：在 - 25°C 至 + 70°C 工作温度范围内，模块转换精度无衰减，能适应高低温工业环境，如钢铁厂高温区域和冷库监控系统。

• 灵活信号适配：支持多种热电偶、热电阻及 mV 信号输入，输出类型通过拨码开关即可配置，无需软件编程，10 分钟内可完成参数设置。

• 便捷安装维护：DIN 导轨安装设计，电源、输入、输出状态通过三色指示灯实时显示，故障时自动报警，缩短排查时间至 5 分钟内。

•
