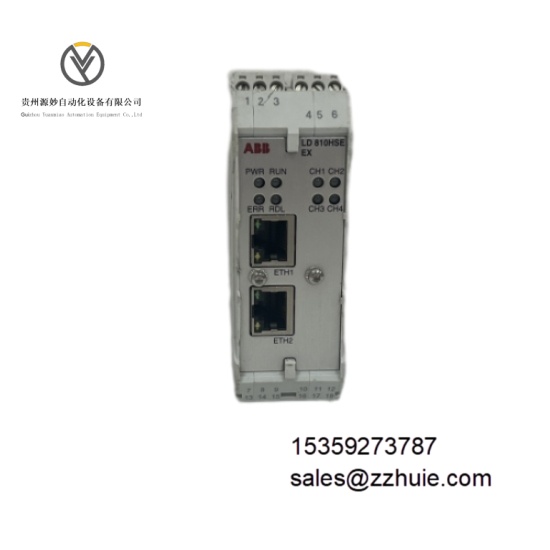

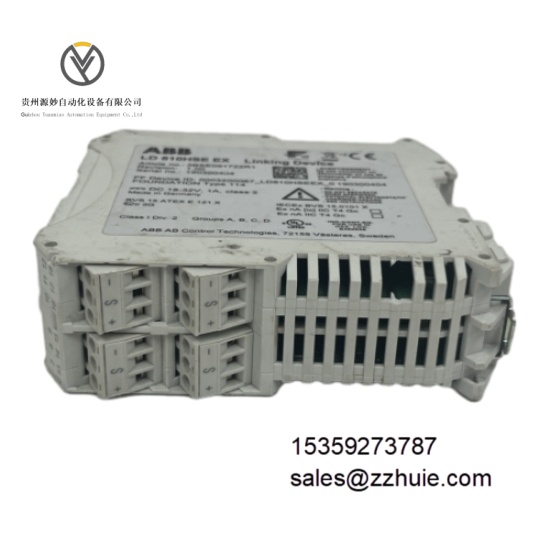

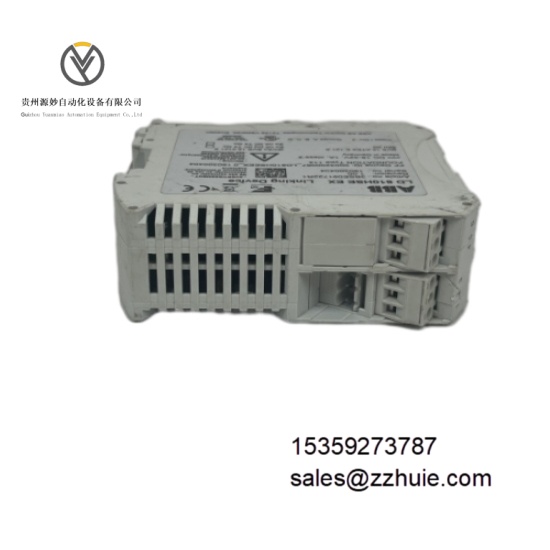

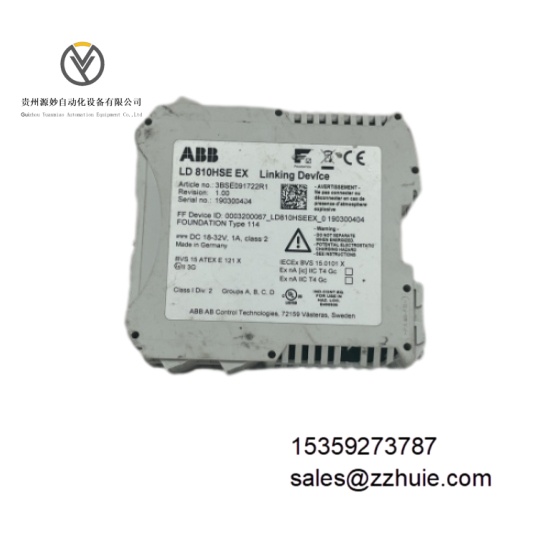

ABB LD810HSEEX 3BSE091722R1现场总线连接模块

产品说明

ABB LD810HSEEX 3BSE091722R1 是一款专为工业自动化设计的 FOUNDATION 现场总线连接设备。它作为 H1 链路与 HSE 子网之间的网关，支持将四个 H1 链路连接到一个 HSE 子网，实现现场设备与控制系统的高效通信。该设备符合 FF HSE 配置文件 42c 级标准，可通过 HSE 网络管理和系统管理对 H1 设备进行配置与监控，并支持过程数据在 H1 链路与 HSE 子网间的双向传输。其设计满足 ATEX 和 IECEx 防爆认证要求，适用于危险区域 2 区 / 2 分区，可在易燃易爆环境中稳定运行。

具体参数

• 电源电压：24V DC（±20%）

• 电流消耗：典型值 200mA

• 通信接口：4 个 H1 链路接口，1 个 HSE 以太网接口（10/100Mbps）

• 防护等级：IP20（前面板）

• 工作温度范围：-25°C 至 60°C

• 存储温度范围：-40°C 至 85°C

• 尺寸：47×131×111 毫米（长 × 高 × 宽）

• 认证标准：ATEX II 3G Ex nA IIC T4 Gc；IECEx Ex nA IIC T4 Gc

• 涂层标准：G3 涂层（符合 ANSI/ISA7104 和 EN 60068-2-60）

• 时间同步：支持 SNTP 协议

产品性能

• 防爆安全：通过 ATEX 和 IECEx 认证，可在危险区域 2 区安全使用，有效防止火花或高温引发的爆炸风险。

• 高效通信：支持 H1 链路与 HSE 子网的无缝数据交互，确保现场设备与控制系统间的实时数据传输，延迟低于 10 毫秒。

• 灵活配置：可通过集成网络服务器进行 IP 地址配置，并支持 H1 设备参数的远程调整，适应不同工业场景的通信需求。

• 环境适应：宽温工作范围与 G3 涂层设计，可抵御工业环境中的腐蚀、灰尘和振动，保障长期稳定运行。

• 冗余支持：支持双设备冗余配置，提高系统可靠性，确保关键过程控制的连续性。
