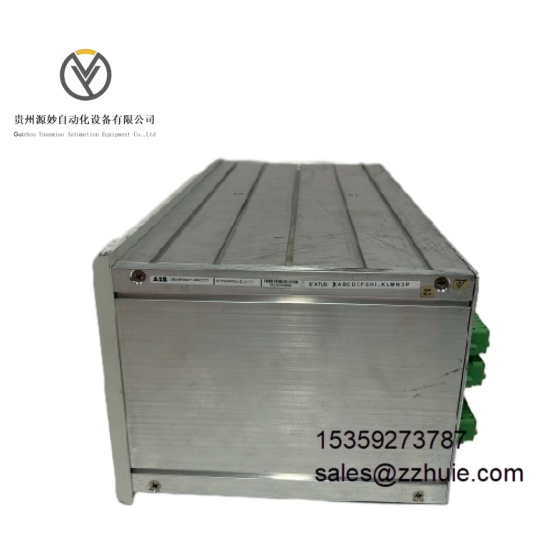

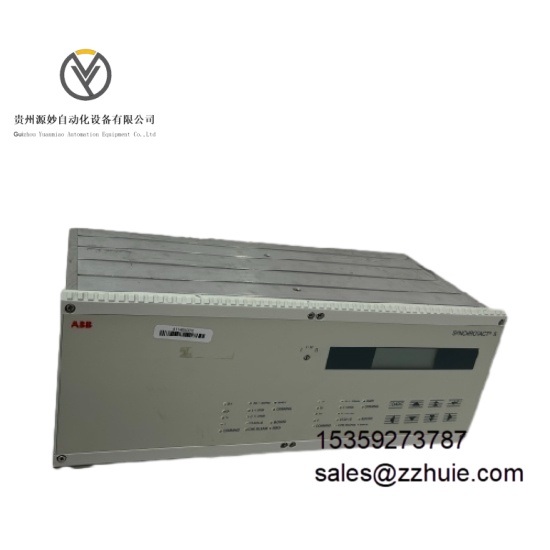

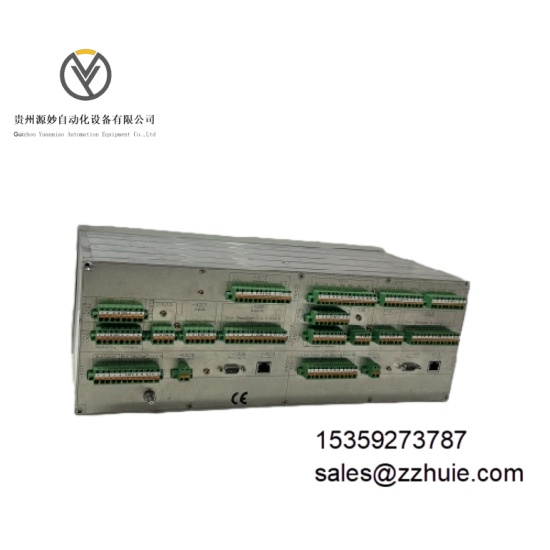

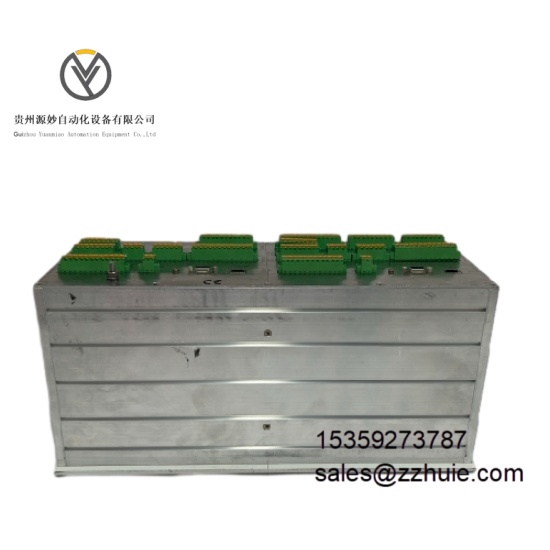

ABB SYN 5302a-Z.V277 3BHB006716R0277 数字同步装置

产品说明

ABB SYN 5302a-Z.V277 3BHB006716R0277 是一款属于 Synchrotact® 5 系列的高可靠性数字同步装置，主要用于发电机与电网之间以及已同步电网之间的自动同步与校准。它采用冗余双通道架构，由两个不同制造商且软件结构各异的微处理器系统构成，以此极大提升系统的可靠性。该装置支持通过 IEC 61850 通信协议进行高效数据传输与控制，具备先进的数字信号处理技术，能够精确控制同步电机的速度，提高电机的调速精度。它还支持 LON（本地操作网络）等多种通信方式，可实现远程监控与控制，能满足不同复杂程度的应用需求，适用于单通道系统，也可设计成双通道系统。其设计符合 IEC 60255 系列标准以及 ANSI/IEEE C37.90 标准，确保了设备的可靠性与稳定性。

具体参数

• 额定频率范围：50Hz、60Hz 或 16.7Hz

• 参数设置组数：7 组，用于灵活配置以适应不同应用需求

• 通信协议：支持 IEC 61850 通信协议，同时兼容 Modbus、Profibus、LON 等现场总线协议用于远程控制

• 输出：一个继电器可同步多达 7 个不同要求的电力断路器

• 工作温度范围：-25°C 至 + 70°C

• 存储温度范围：-40°C 至 + 85°C

• 相对湿度：5% 至 95%，无冷凝

• 防护等级：IP20

• 尺寸（宽 × 高 × 深）：225mm×175mm×150mm

• 重量：2.5kg

产品性能

• 精准同步控制：运用先进数字信号处理技术，在发电机并网或电网间同步操作时，能精准匹配电压、频率和相位角，实现快速且准确的同步，降低并网冲击电流，保障电力系统稳定运行。

• 高可靠性冗余设计：独特的冗余双通道架构，两个微处理器系统相互独立工作，当一个通道出现故障时，另一个通道能无缝接管工作，确保系统持续运行，提高了系统在关键电力应用中的可靠性和稳定性，减少因设备故障导致的停电风险。

• 灵活通信与远程管理：支持多种通信协议，通过 LON 等现场总线可实现远程监控与控制，运维人员能在远程实时获取设备运行状态信息、进行参数调整和故障诊断，提高运维效率，降低运维成本。

• 广泛的环境适应性：工作温度范围为 - 25°C 至 + 70°C，相对湿度 5% 至 95% 无冷凝，可在不同环境条件下稳定运行，无论是在寒冷的户外变电站还是高温高湿的工业环境中，都能可靠工作，减少环境因素对设备性能的影响。

• 符合行业标准：严格遵循 IEC 60255 系列标准以及 ANSI/IEEE C37.90 标准进行设计制造，保证了产品质量和性能的一致性、稳定性，满足电力行业对设备可靠性和安全性的严苛要求。
