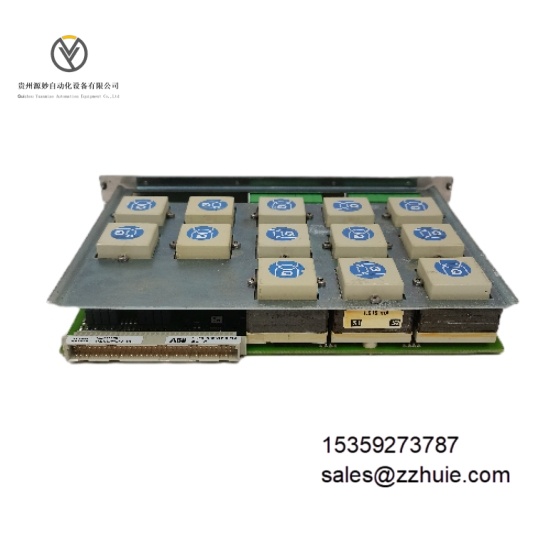

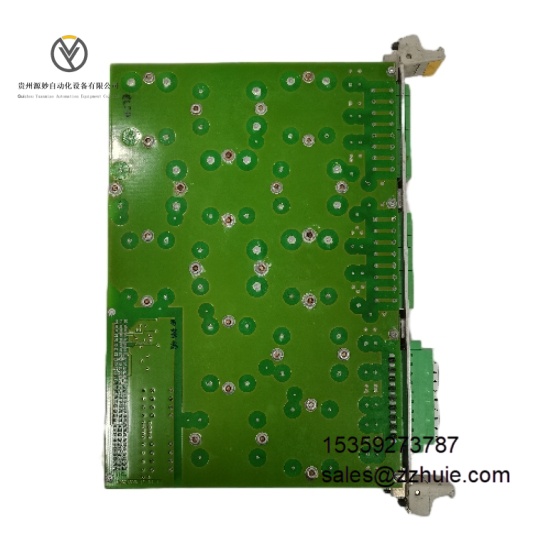

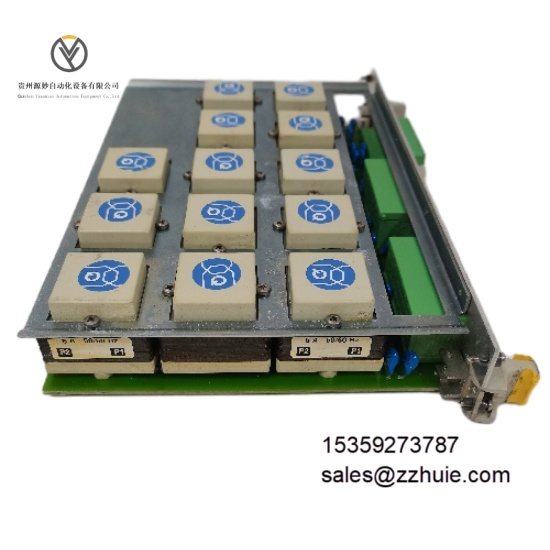

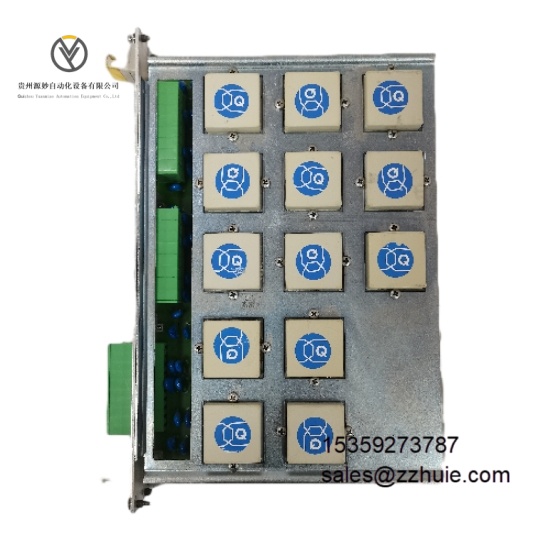

ABB 500MTM02 1MRK001967-AA 1HDF930512X010模拟量输入 / 输出混合模块

产品说明

ABB 500MTM02 1MRK001967 - AA 1HDF930512X010 是一款用于工业自动化领域的模拟量输入 / 输出混合模块。该模块能够精确采集和处理模拟量信号，同时实现对外部设备的模拟量控制输出，在工业自动化控制系统中承担信号转换与传输的关键角色，可与 ABB AC500 系列可编程逻辑控制器（PLC）紧密配合，广泛应用于各类对模拟量信号有高精度处理需求的工业场景。

具体参数

• 电源参数

• 供电电压：24V DC

• 电流消耗：最大 0.15A

• 模拟量输入通道

• 通道数量：4 个

• 输入信号类型：电压（如 0 - 10V、±10V）、电流（如 4 - 20mA）

• 输入精度：±0.1% 满量程

• 分辨率：16 位

• 输入阻抗：电压输入时大于 10MΩ；电流输入时小于 250Ω

• 模拟量输出通道

• 通道数量：2 个

• 输出信号类型：电压（如 0 - 10V）、电流（如 4 - 20mA）

• 输出精度：±0.2% 满量程

• 负载能力：电压输出时，最小负载电阻为 5kΩ；电流输出时，最大负载电阻为 500Ω

• 隔离特性

• 通道间隔离：具备，隔离电压 1000Vrms

• 电源与信号隔离：具备，隔离电压 1500Vrms

• 尺寸：长 120mm、宽 80mm、高 60mm

• 重量：约 0.4kg

• 工作温度范围：-20°C 至 +60°C

• 存储温度范围：-40°C 至 +85°C

产品性能

• 高精度信号处理：凭借 16 位分辨率和高输入输出精度，能精准采集和输出模拟量信号，满足工业生产中对信号精度的严苛要求，确保控制系统的稳定与可靠运行。

• 多种信号类型支持：可适配常见的电压和电流模拟量信号类型，具有良好的通用性，便于与不同类型的传感器、变送器及执行器连接，灵活应用于各类工业自动化项目。

• 强隔离性能：通道间以及电源与信号间的隔离设计，有效抵御电气干扰，增强模块在复杂电磁环境下的抗干扰能力，保障信号传输的准确性和稳定性，提高系统整体可靠性。

• 宽温度范围工作：能够在 -20°C 至 +60°C 的工作温度范围内稳定运行，适应多种恶劣工业环境，减少因环境温度变化导致的性能波动，确保工业自动化系统持续正常工作。
