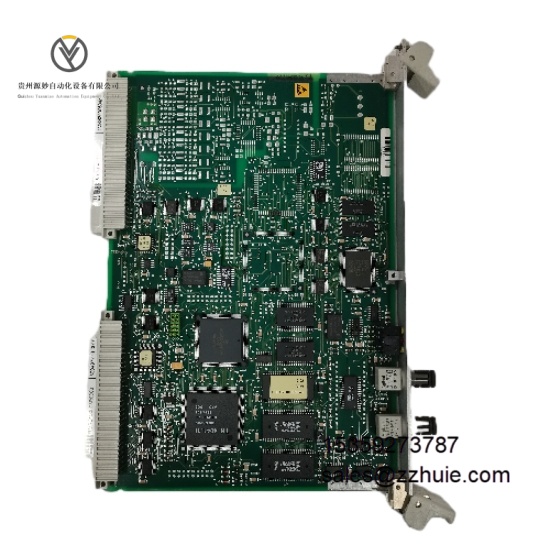

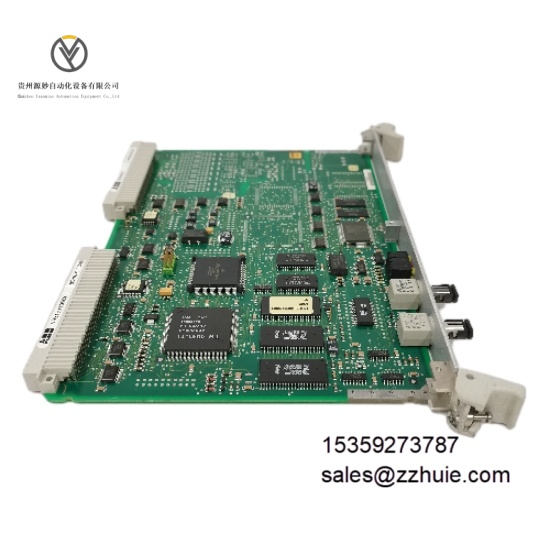

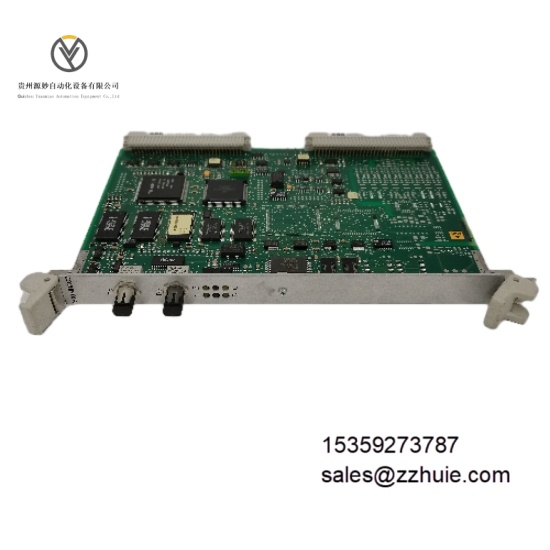

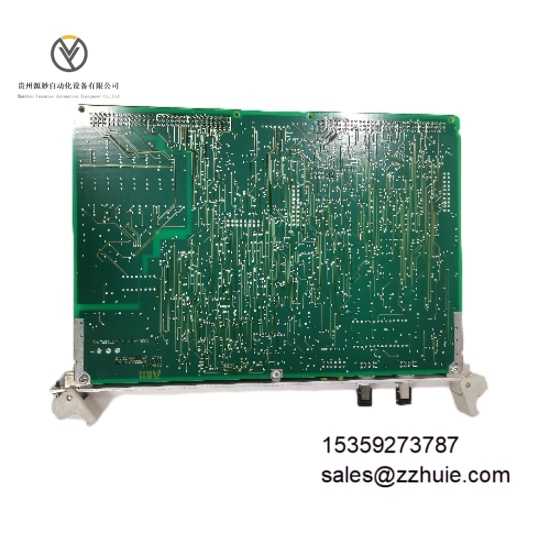

ABB 500MBA02 1MRB150003R0003 1MRB200053 是一款紧凑型数字量输入 / 输出模块，隶属于 ABB AC500 系列可编程逻辑控制器（PLC）系统。它在工业自动化控制系统中发挥着关键作用，主要用于采集现场设备的数字量信号，并将控制信号输出至执行机构，实现对工业过程的自动化控制。该模块设计紧凑，可有效节省控制柜空间，同时具备良好的通用性，能够与多种类型的传感器、开关以及继电器等设备进行连接。
电源参数
供电电压：24V DC
电流消耗：模块自身最大电流消耗为 0.07A，每个输入通道最大额外消耗 0.008A，每个输出通道最大额外消耗 0.5A，A、B 和 Z 输入额外消耗 0.01A
数字量输入输出通道
数字量输入通道数量：8 个
数字量输出通道数量：8 个
输入参考电位：连接至端子 1.9 至 4.9（对应过程电源电压负极，信号名称 ZP）
输出参考电位：连接至端子 1.9 至 4.9（对应过程电源电压负极，信号名称 ZP）
输出公共电源电压：由所有输出端子 1.8 至 4.8 提供（对应过程电源电压正极，信号名称 UP）
输入特性
输入类型：符合 EN 61131 - 2 标准的 1 型
输入延迟（0→1 或 1→0）：典型值为 8ms，可在 0.1 至 32ms 范围内进行配置
输入信号电压：信号 0 对应 - 3V 至 + 5V；信号 1 对应 + 15V 至 + 30V
输入通道电流：当输入电压为 + 24V 时，典型值为 5mA；输入电压为 + 5V 时，大于 1mA；输入电压为 + 15V 时，大于 5mA；输入电压为 + 30V 时，小于 8mA
最大电缆长度（屏蔽）：1000m
最大电缆长度（非屏蔽）：600m
输出特性
输出电压（信号 1 时）：UP (-0.8V)
输出延迟（0→1 或 1→0）：典型值 10µs
输出电流（额定值，每通道）：当 UP = 24V 时为 500mA
输出电流（最大值，所有通道总和，含 PWM）：8A
信号 0 时的漏电流：小于 0.5mA
感性负载关断时具备去磁功能
开关频率（阻性负载）：最大 0.5Hz；在最大功率 5W 时，最大为 11Hz
其他参数
通过 I/O 总线电流：约 5mA
上电浪涌电流：0.04A²s
模块功耗：输出空载时为 6W
重量（不含端子单元）：约 125g
高可靠性：所有 I/O 通道（包括数字量通道）均具备反极性、反电源、短路以及高达 30V DC 临时过电压的保护能力，能够有效应对工业环境中常见的电气异常情况，保障模块长期稳定运行，减少因电气故障导致的系统停机时间。
灵活配置：8 个数字量输入通道和 8 个数字量输出通道可根据实际应用需求进行灵活配置，适用于多样化的工业自动化控制场景，无论是简单的设备控制还是复杂的生产线自动化，都能通过合理配置满足控制要求。
信号指示清晰：每个输入通道均配备 1 个黄色 LED 指示灯，当输入信号为高电平（即信号 1）时，指示灯亮起，便于操作人员直观地判断输入信号状态，方便系统调试与故障排查，提高工作效率。
通信兼容性强：该模块能够与 ABB AC500 系列 PLC 的其他模块协同工作，并且支持多种工业通信协议，如 Modbus 等，可轻松实现与上位机或其他控制系统的数据交互，便于构建完整的工业自动化集成系统，实现远程监控与集中管理。
安装便捷：采用便捷的卡扣机制，可直接安装在 35mm DIN 导轨上，安装过程简单快速。同时，支持使用可插拔式端子排进行预接线，进一步提高安装效率，降低现场安装调试的难度与时间成本。
