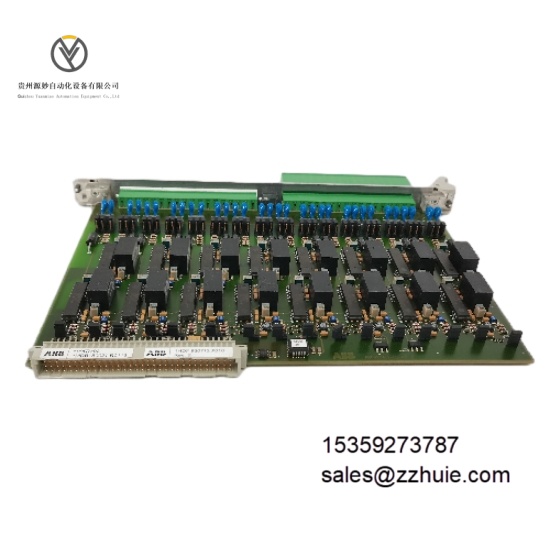

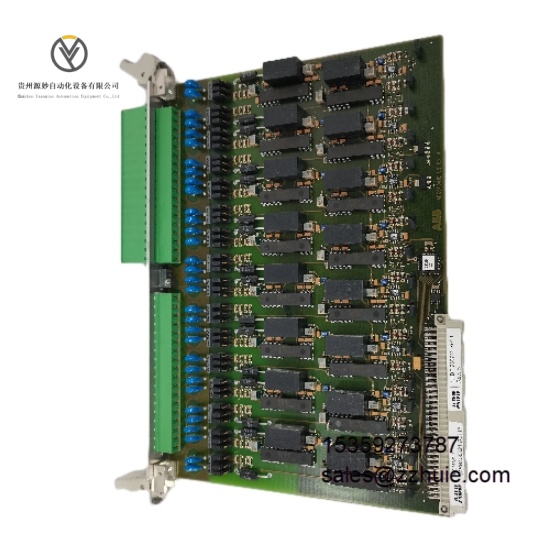

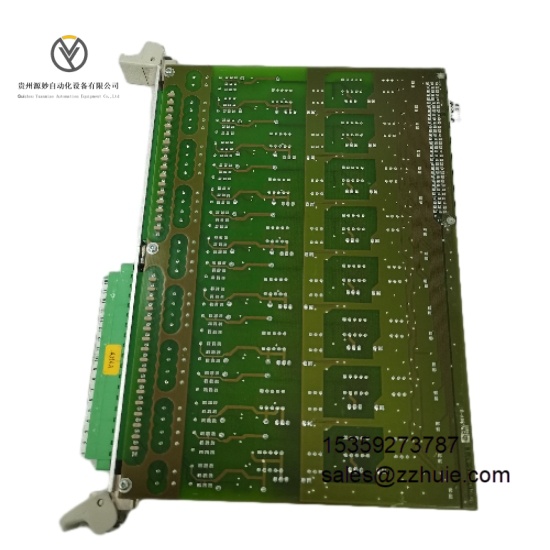

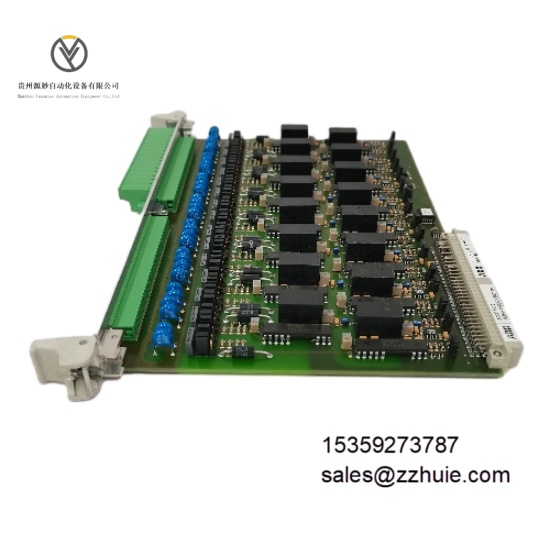

ABB 500ITM02 1MRB150021RO116 1HDF930712X010计数器 / 定时器模块

产品说明

ABB 500ITM02 1MRB150021RO116 1HDF930712X010 是一款计数器 / 定时器模块，专为工业自动化控制系统设计。该模块可独立或配合可编程逻辑控制器（PLC）工作，能精准实现计数与定时功能，对工业生产中的脉冲信号进行计数，或按预设时间触发特定控制动作，为生产线的节拍控制、设备运行周期管理等提供可靠支持，是工业自动化流程中实现精准时序与数量控制的关键组件。

具体参数

• 电源参数

• 供电电压：24V DC

• 电流消耗：最大 0.12A

• 计数功能参数

• 计数通道数量：2 个

• 计数类型：递增计数、递减计数、双向计数可切换

• 计数范围：-2147483648 至 + 2147483647

• 最高计数频率：10kHz

• 输入信号类型：NPN/PNP 兼容

• 计数脉冲宽度：最小 10μs

• 定时功能参数

• 定时通道数量：2 个

• 定时范围：0.001s 至 9999h59m59s

• 定时精度：±0.1%（在 25°C 环境下）

• 定时模式：延时接通、延时断开、脉冲输出可配置

• 隔离特性

• 输入与电源隔离：具备，隔离电压 1000Vrms

• 通道间隔离：具备，隔离电压 500Vrms

• 物理参数

• 尺寸：长 105mm、宽 80mm、高 62mm

• 重量：约 0.22kg

• 环境参数

• 工作温度范围：-20°C 至 + 60°C

• 存储温度范围：-40°C 至 + 85°C

• 相对湿度：5% 至 95%（无冷凝）

产品性能

• 高精度计数与定时：计数频率可达 10kHz，定时精度达 ±0.1%，能精准捕捉高频脉冲信号与控制时间节点，满足工业生产中对数量统计和时序控制的严苛精度要求，保障生产节拍的一致性与设备动作的准确性。

• 多功能模式适配：支持计数类型与定时模式的灵活切换，可根据不同生产场景调整工作方式，适配多样化的控制需求，无需额外模块即可应对多种计数与定时场景，提升系统配置灵活性。

• 强抗干扰能力：输入与电源、通道间的双重隔离设计，有效抵御工业环境中的电磁干扰，避免脉冲信号误读或定时偏差，确保在复杂电磁环境下仍能稳定工作，减少因干扰导致的控制失误。

• 宽环境适应性：在 - 20°C 至 + 60°C 温度范围及宽湿度范围内稳定运行，适应高温、低温等多种恶劣工业环境，无需额外温控设备即可可靠工作，降低系统维护成本。
