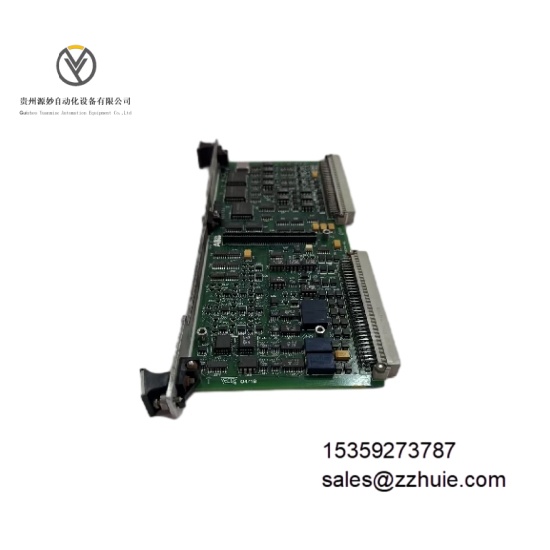

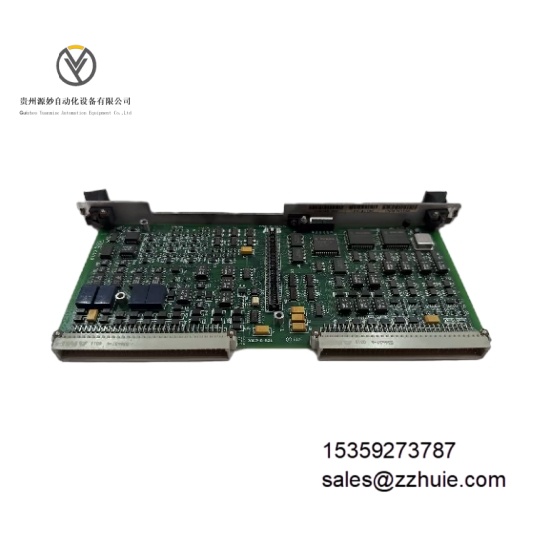

ABB 086348-001数字输入模块

产品说明

ABB 086348-001 是一款工业级数字输入模块，主要用于自动化控制系统中现场数字信号的采集与传输。该模块可直接连接各类数字量传感器、限位开关等现场设备，将设备输出的开关量信号转换为控制系统可识别的数字信号，实现对现场设备运行状态的实时监测，是连接现场层与控制层的关键组件，适配 ABB 主流 PLC 及 DCS 系统。

具体参数

• 电源参数

• 供电电压：24V DC（±10%）

• 电源功耗：≤2.5W

• 输入参数

• 输入通道数：8 通道

• 输入信号类型：干接点 / 湿接点（可配置）

• 输入电压范围：15-30V DC（湿接点）

• 响应时间：≤10ms

• 隔离参数

• 通道间隔离：500V AC（持续 1 分钟）

• 信号与电源隔离：1000V AC（持续 1 分钟）

• 环境参数

• 工作温度范围：-25°C 至 + 70°C

• 存储温度范围：-40°C 至 + 85°C

• 相对湿度：5% 至 95%（无冷凝）

• 防护等级：IP20（模块本体）

• 物理参数

• 安装方式：标准 35mm DIN 导轨安装

• 尺寸：100mm×80mm×30mm

• 重量：约 0.2kg

产品性能

• 高兼容性：与 ABB AC500、AC800M 等系列控制系统无缝对接，无需额外适配模块，简化系统集成流程。

• 强抗干扰能力：采用光电隔离与电磁屏蔽设计，可抵御工业现场电磁干扰、浪涌等干扰信号，确保信号采集稳定。

• 宽电压适应：支持 15-30V DC 宽范围供电及输入，可适配不同现场电源条件，提升应用灵活性。

• 快速信号响应：≤10ms 的信号响应时间，能实时捕捉现场设备状态变化，满足高实时性监控需求。

• 稳定运行能力：在 - 25°C 至 + 70°C 宽温环境下持续稳定工作，耐受湿度波动，适应复杂工业现场环境。
