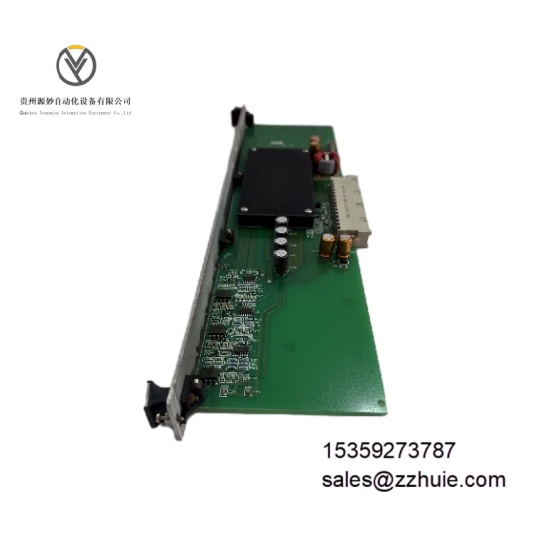

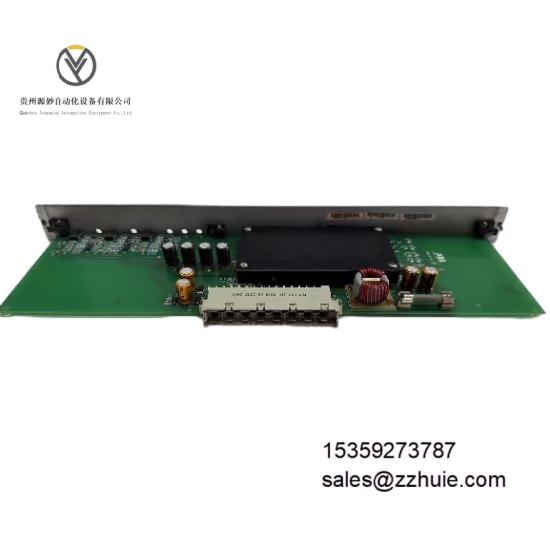

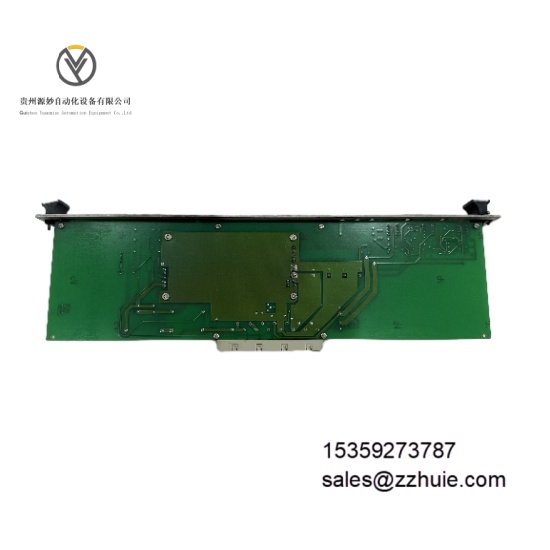

ABB 086370-001数字输出模块

产品说明

ABB 086370-001 是一款工业级数字输出模块，主要用于自动化控制系统中控制信号的输出与执行指令的传递。该模块可直接连接接触器、电磁阀等执行元件，将控制系统发出的数字指令转换为驱动现场设备的开关信号，实现对现场设备的精准控制，适配 ABB AC500、AC800M 等主流控制系统，是控制层与执行层的重要衔接组件。

具体参数

• 电源参数

• 供电电压：24V DC（±10%）

• 电源功耗：≤3W

• 输出参数

• 输出通道数：8 通道

• 输出类型：晶体管输出

• 最大输出电流：2A / 通道

• 输出电压范围：24V DC

• 开关延迟时间：≤5ms（导通）、≤3ms（关断）

• 隔离参数

• 通道间隔离：500V AC（持续 1 分钟）

• 输出与电源隔离：1000V AC（持续 1 分钟）

• 环境参数

• 工作温度范围：-25°C 至 + 70°C

• 存储温度范围：-40°C 至 + 85°C

• 相对湿度：5% 至 95%（无冷凝）

• 防护等级：IP20（模块本体）

• 物理参数

• 安装方式：标准 35mm DIN 导轨安装

• 尺寸：105mm×82mm×32mm

• 重量：约 0.22kg

产品性能

• 高负载能力：单通道最大 2A 输出电流，可直接驱动中小型执行元件，无需额外放大电路，简化控制回路设计。

• 快速开关响应：导通延迟≤5ms、关断延迟≤3ms，能快速响应控制指令，满足高频次动作设备的控制需求。

• 可靠隔离设计：通道间及输出与电源的高耐压隔离，有效阻断干扰信号传导，保障模块与控制系统的稳定运行。

• 宽温稳定运行：在 - 25°C 至 + 70°C 温度范围内保持性能稳定，适应高温、低温等复杂工业环境。

• 系统适配性强：与 ABB 主流 PLC 及 DCS 系统深度兼容，支持即插即用配置，缩短系统调试周期。
