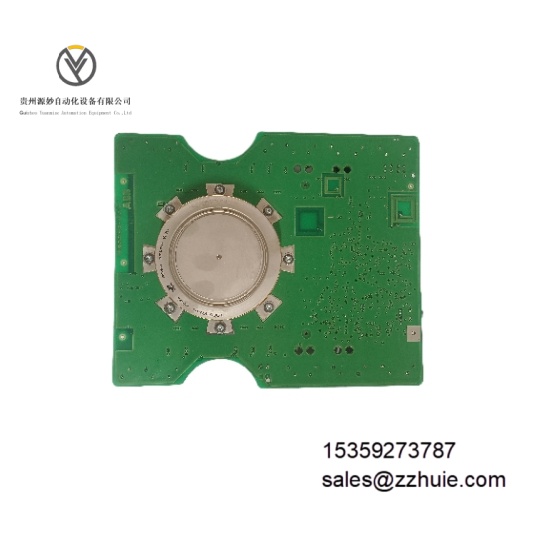

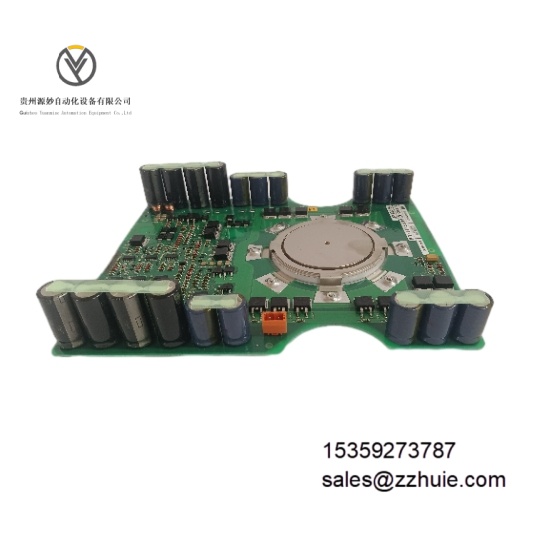

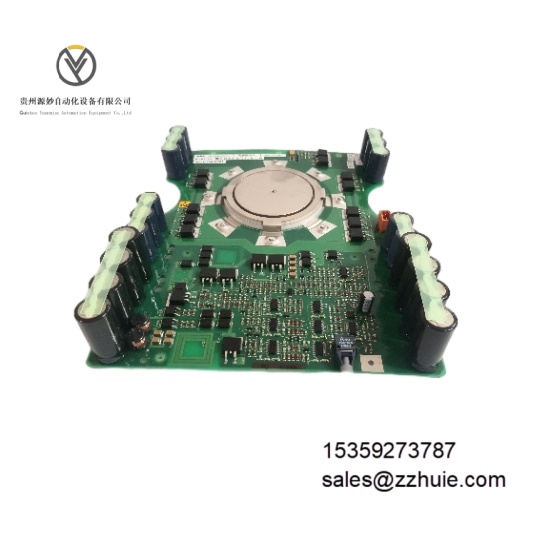

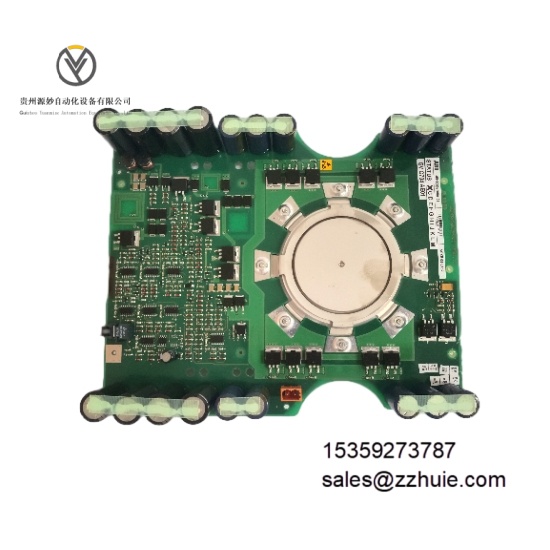

ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101   IGBT 驱动模块

产品说明

ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 是一款高性能 IGBT 驱动模块，专为中高压功率变流器设计。其核心功能是实现控制电路与 IGBT 功率器件的电气隔离及信号传输，同时提供过流、过压保护及驱动信号放大，直接适配 ABB 特定系列 IGBT 模块，是电力电子变换系统中的关键驱动组件。

具体参数

• 电源参数

• 供电电压：15V DC±5%

• 电源电流：≤0.8A

• 辅助供电电压：24V DC±10%

• 输出参数

• 最大驱动电流：±20A

• 驱动电压范围：-15V~+18V

• 开关频率：≤20kHz

• 隔离参数

• 隔离电压：4kVrms（控制端与功率端）

• 隔离电阻：≥100MΩ（500V DC 时）

• 环境参数

• 工作温度范围：-40°C 至 + 85°C

• 存储温度范围：-55°C 至 + 125°C

• 相对湿度：5% 至 95%（无冷凝）

• 物理参数

• 安装方式：螺栓固定（兼容标准散热基板）

• 重量：约 0.45kg

产品性能

• 高隔离可靠性：4kVrms 隔离电压满足中高压系统绝缘要求，隔离电阻≥100MΩ，有效避免高低压侧信号干扰。

• 快速驱动响应：开关频率支持≤20kHz，驱动信号延迟≤50ns，适配高频 IGBT 开关工况。

• 完善保护功能：集成过流检测（响应时间≤1μs）、过压钳位及欠压锁定功能，实时保护 IGBT 器件免受损坏。

• 宽温稳定运行：-40°C 至 + 85°C 工作温度范围覆盖极端工业环境，高温下输出参数漂移≤2%。

• 高适配性：通过硬件接口优化，直接匹配 ABB 5SNA 系列 1200V-3300V IGBT 模块，无需额外适配电路。
