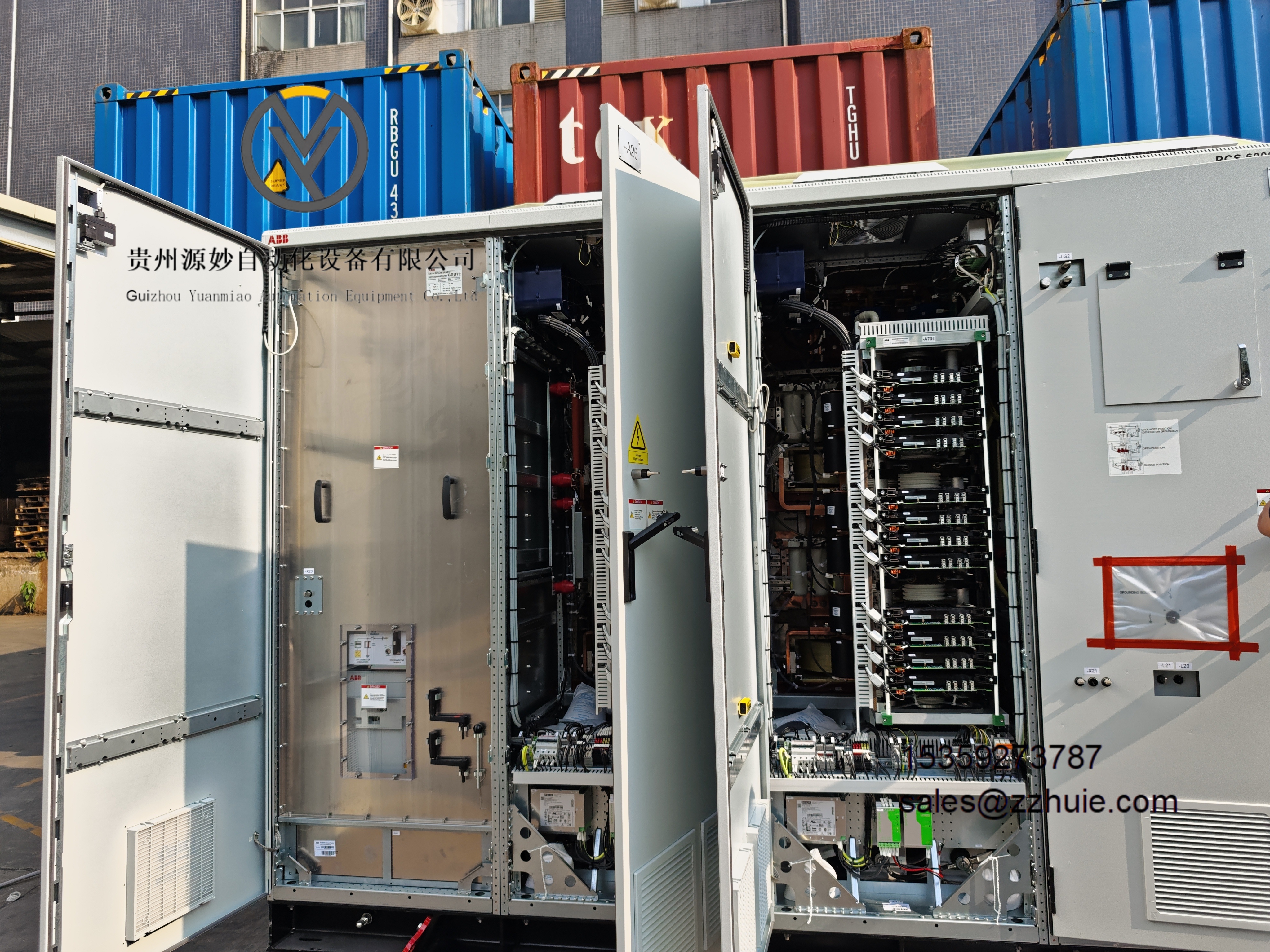

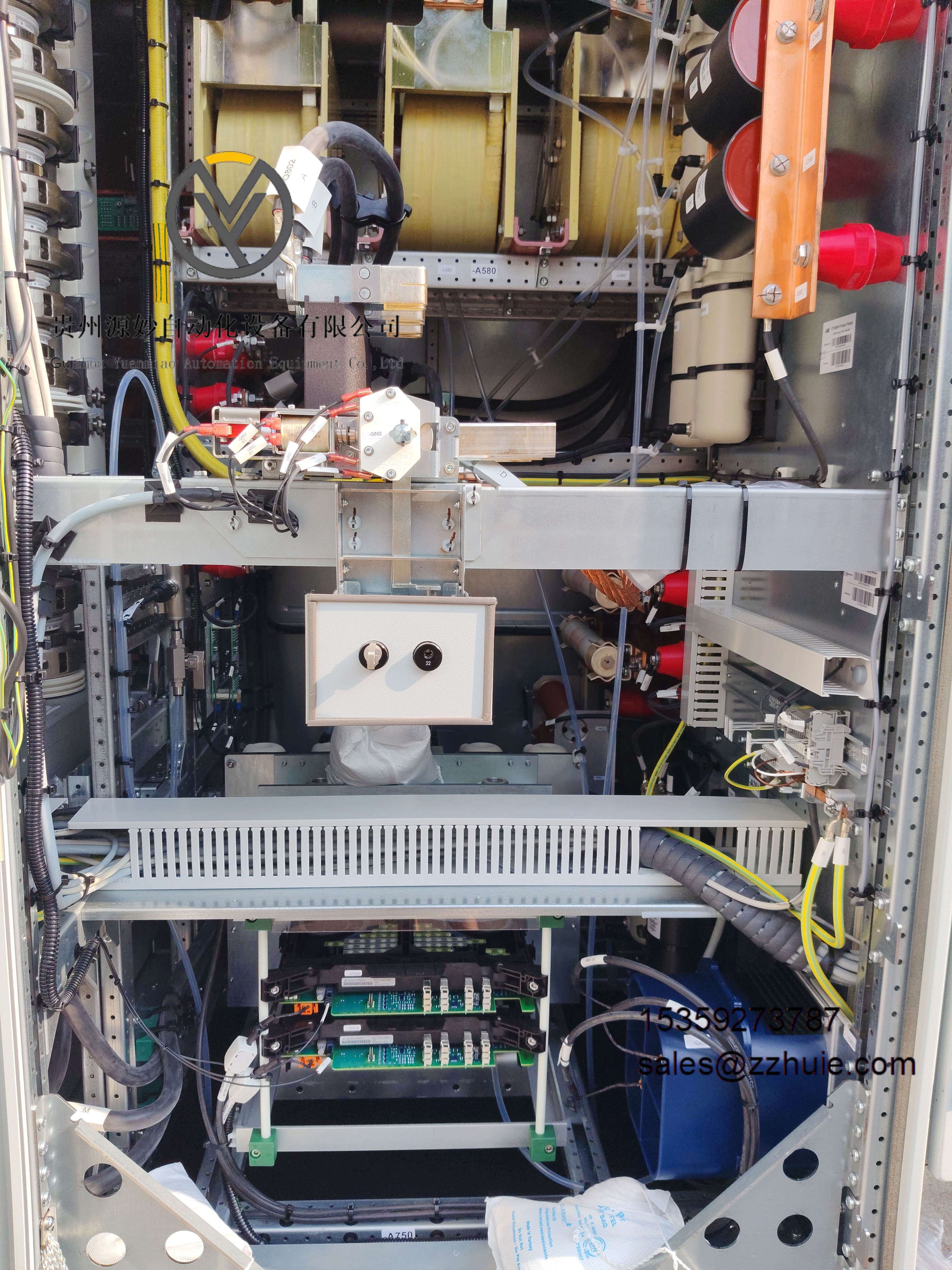

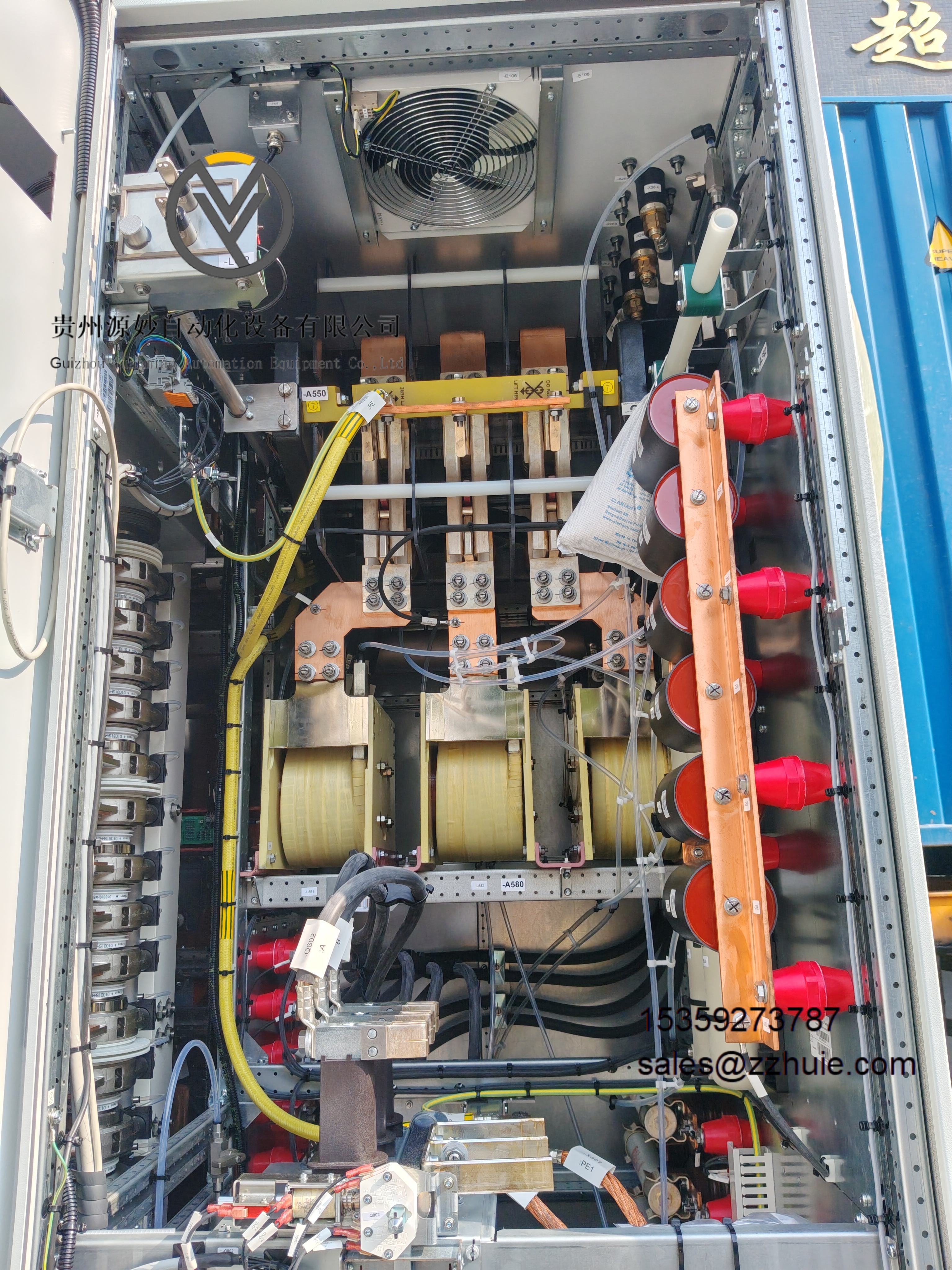

ABB PCS6000 中压电力转换集成设备是一款集功率变换、控制管理、冷却散热、保护监测及通信交互于一体的系统化中压变频解决方案，专为工业领域大功率电机的高效驱动与精准调控设计。该集成设备采用模块化系统架构，将第四代 IGBT/IGCT 功率模块、32 位 DSP+FPGA 双核心控制单元、智能冷却系统、进线配电模块、谐波抑制单元及人机交互界面（HMI）整合为独立运行的电力转换系统，无需现场分散组装，支持整体吊装、快速并网。其系统设计满足工业严苛环境要求，具备抗粉尘、耐振动、防电磁干扰能力，可直接与 PLC、DCS 及工业互联网平台无缝对接，广泛适配异步电机、同步电机及永磁同步电机的调速控制，实现节能降耗与生产工艺优化。
核心电气参数
输入电压：3.3kV、6kV、10kV、11kV（±10% 电网波动耐受，符合 IEC 60038 标准）
输入频率：50Hz/60Hz（±5% 波动耐受）
输出电压：0 至额定输入电压（连续可调，电压分辨率 0.1V）
输出频率：0 至 120Hz（频率精度 ±0.01Hz，升降速斜率 0.1-100Hz/s 可调）
功率范围：2.5MW-100MW（3.3kV 等级 2.5MW-20MW；6kV 等级 5MW-40MW；10kV/11kV 等级 10MW-100MW）
转换效率：≥98.5%（额定负载，含系统全损耗；50% 轻载效率≥98%）
功率因数：≥0.95（额定负载）；≥0.90（空载）
输出谐波畸变率（THD）：≤5%（无需外置滤波器，符合 IEEE 519-2014 标准）
过载能力：110% 额定负载可持续 1 分钟；150% 额定负载可持续 1 秒

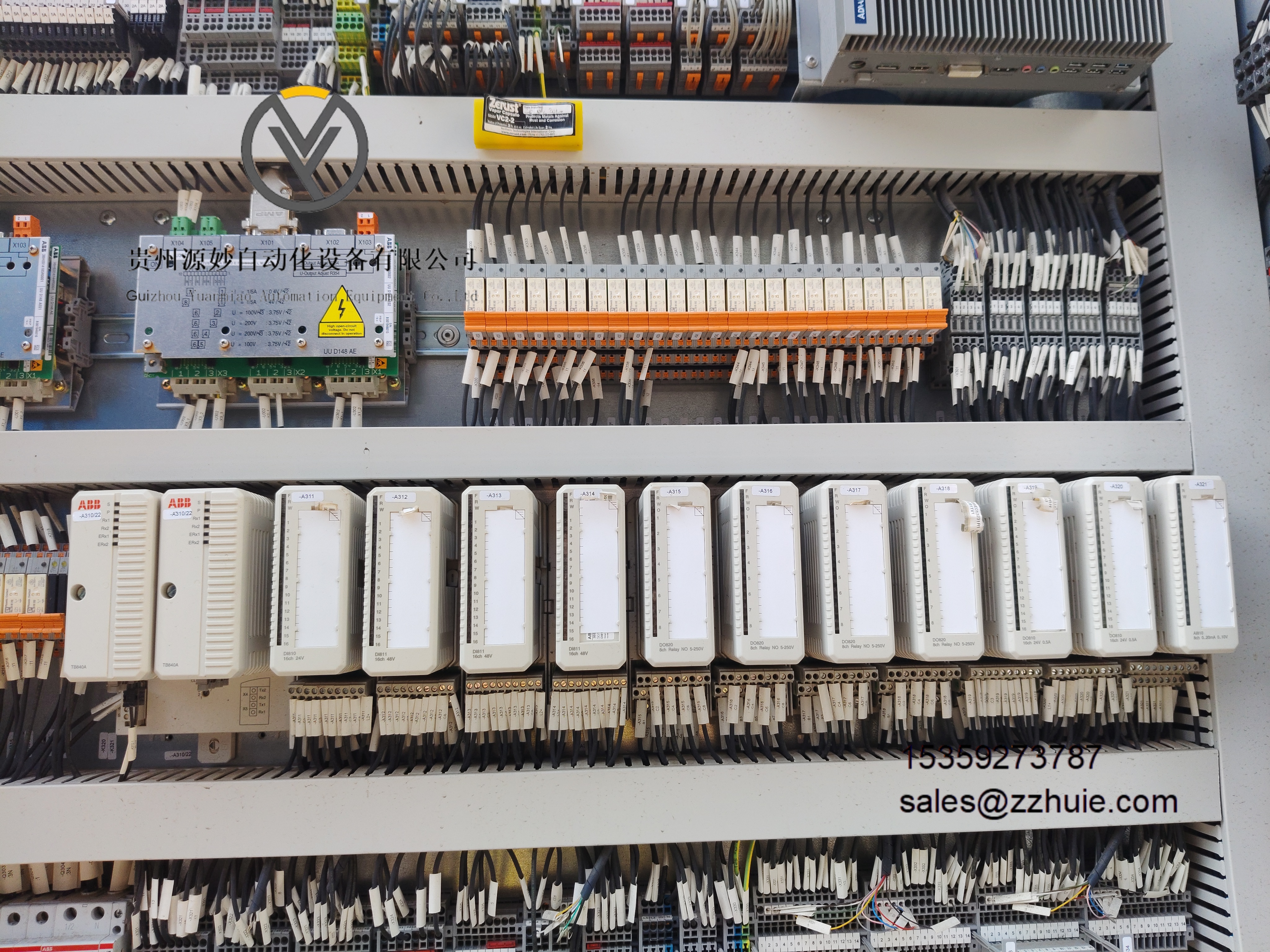

系统配置参数

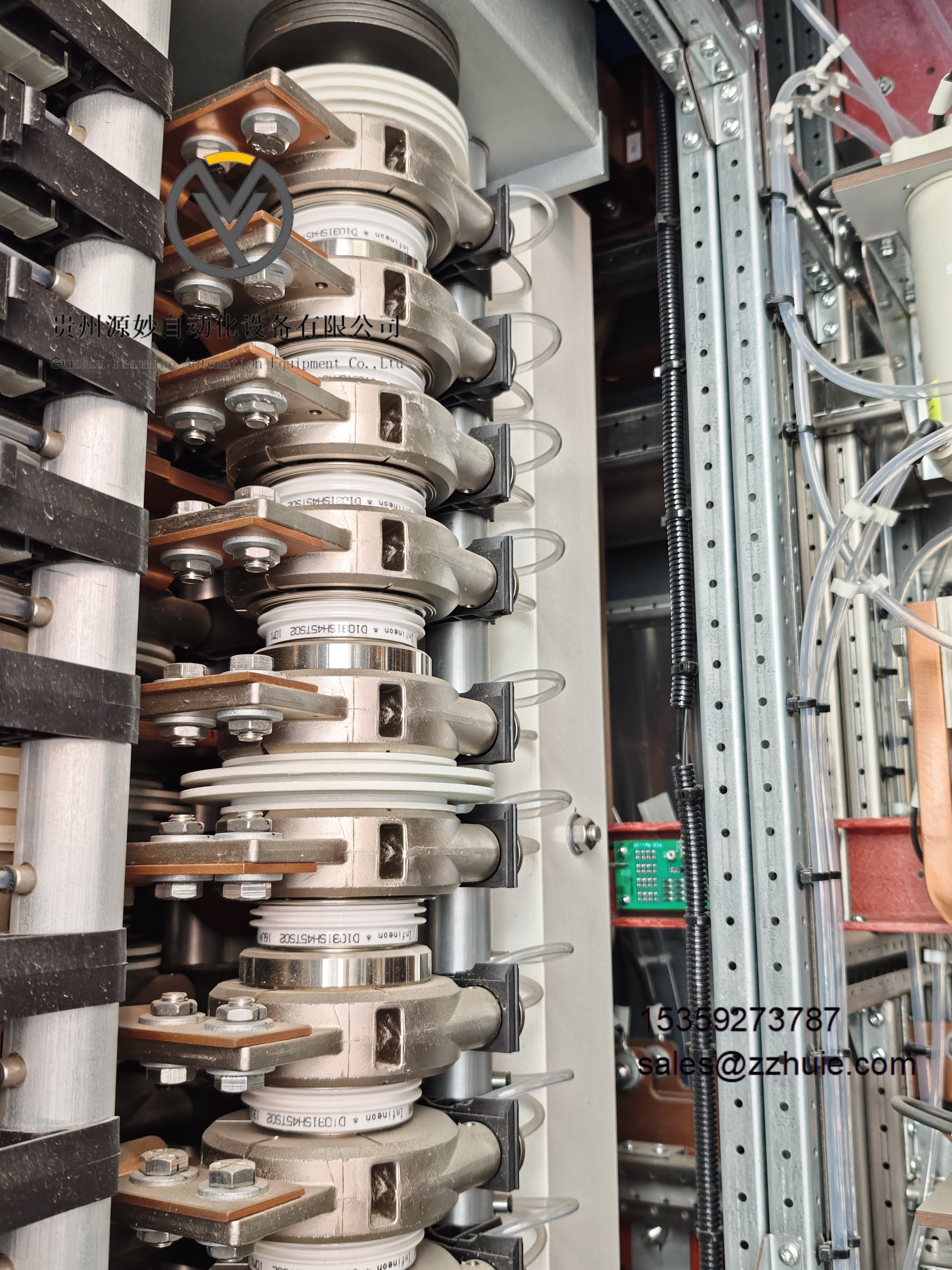

功率器件：2.5MW-40MW 采用 IGBT（型号 FF450R12ME4）；40MW-100MW 采用 IGCT（型号 5SHX14H4500）
控制单元：双核心 DSP（TMS320F28335）+FPGA（XC7K325T），运算速度≥150MIPS
冷却系统：2.5MW-20MW 为强制风冷（风量 800-1500m³/h，风压≥200Pa）；20MW-100MW 为水冷（流量 10-30m³/h，进出口温差≤8°C）
进线模块：集成真空断路器（额定电流 630-3150A，分断能力 31.5kA）、输入滤波器
人机界面：10.4 英寸彩色触摸屏，支持中文 / 英文切换，实时显示运行参数与故障代码
辅助电源：AC 220V/380V±10%，输出 DC 24V/10A，备用电池续航≥4 小时
环境适应参数
工作温度：-10°C 至 40°C（无降容运行）；40°C 至 50°C（每升高 1°C，额定功率降容 2%）；-25°C 至 - 10°C（需配置低温预热套件）
相对湿度：≤95%（非冷凝，环境温度≤35°C）；35°C 至 40°C 时线性降至≤60%
海拔高度：≤1000m（无降容）；1000m-3000m（每升高 100m，额定功率降容 1%）
防护等级：系统主体 IP21；户外安装可选 IP54 防护套件（含防雨罩、防尘密封）
振动耐受：≤5g（10-2000Hz，符合 IEC 60068-2-6）；冲击耐受：≤10g（11ms 半正弦波）
电磁兼容：符合 IEC 61800-3 Category C2 标准，辐射骚扰≤40dBμV/m（10m 处）
集成设备采用功率模块并联冗余设计，单模块故障时系统自动切换至冗余运行模式，无故障运行时间（MTBF）≥10 万小时。控制单元支持直接转矩控制（DTC），转矩响应时间 < 2ms，转速控制精度 ±0.1% 额定转速，可实现电机快速启停与负载动态调节。智能冷却系统配备温度传感器，根据功率模块温度自动调节冷却强度，能耗较固定冷却模式降低 15%-20%。
系统集成多重保护机制：过压（120% 额定电压瞬时跳闸）、过流（150% 额定电流 1 秒跳闸）、过载（110% 额定负载 1 分钟跳闸）、过热（功率模块温度≥95°C 跳闸）、接地故障（零序电流≥500mA 跳闸）、缺相及过欠频保护，确保设备与电机安全。通信接口支持 Profibus DP/PA、Modbus RTU/TCP、EtherNet/IP、Profinet IO 及 OPC UA 协议，可实现远程监控、参数配置及故障诊断，支持工业互联网平台接入。
此外，集成设备支持多台并联运行，通过均流控制技术实现功率扩展至 100MW 以上，适配大型工业驱动场景；同时具备电网电压跌落耐受能力，电压跌落至 60% 额定值时可维持运行 150ms 以上，保障生产连续性。
