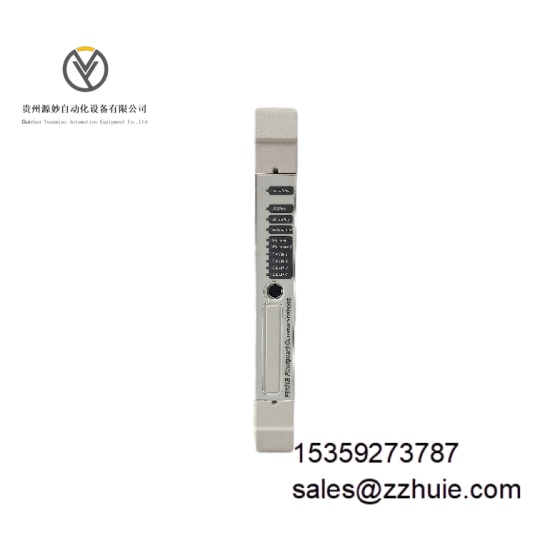

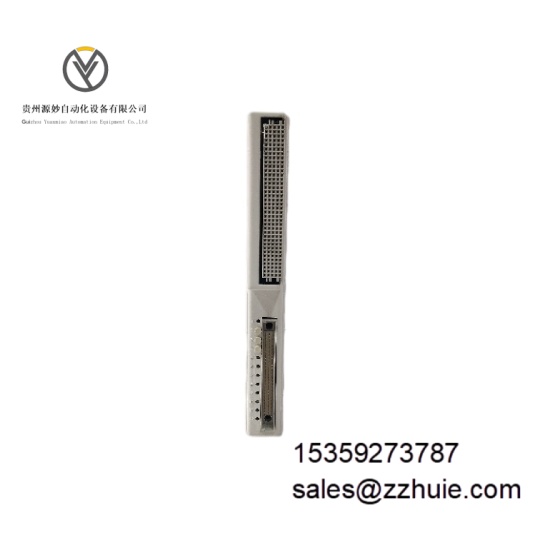

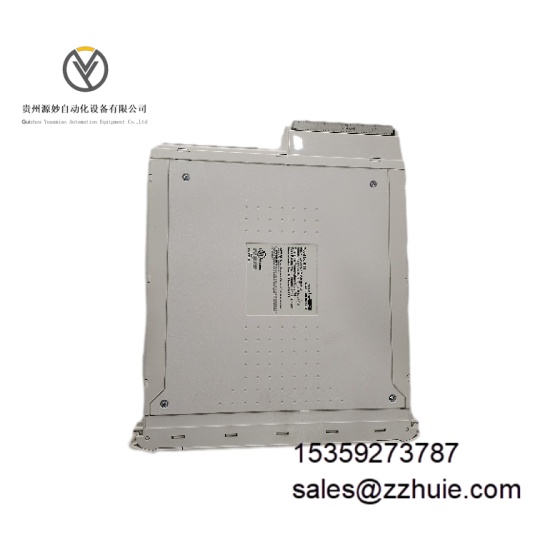

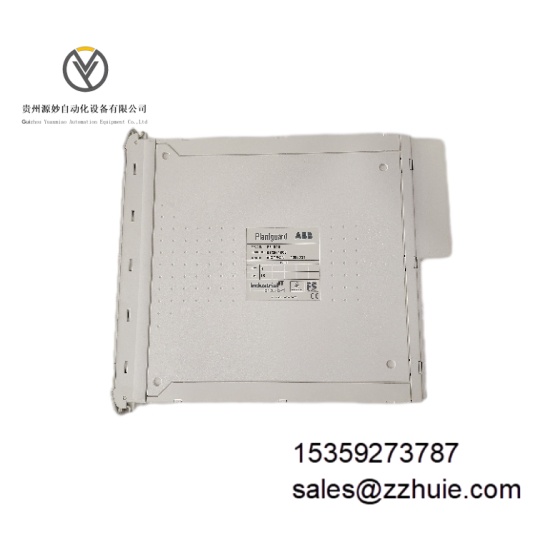

ABB P8151B 模拟量输入模块

产品说明

ABB P8151B 是一款高性能模拟量输入模块，专为工业分布式控制系统（DCS）设计，用于采集工业现场的模拟量信号并将其转换为数字信号传输至控制系统。该模块采用模块化设计，支持 DIN 导轨安装，具备热插拔功能，可在系统不停机状态下完成更换与维护。其兼容 ABB AC 800M 及 Freelance 等主流控制系统，集成完善的自诊断与故障报警功能，能实时监测模块运行状态，确保信号采集的可靠性与稳定性，广泛适用于各类工业过程参数监测场景。

具体参数

• 输入参数

• 输入类型：热电偶（J、K、T、E、R、S、B 型）、热电阻（PT100、PT1000、Cu50）、直流电压（0-10V、0-5V）、直流电流（4-20mA、0-20mA）

• 输入通道数：8 通道（独立隔离）

• 分辨率：16 位

• 精度：±0.1% 满量程（热电偶 / 热电阻）；±0.05% 满量程（电压 / 电流）

• 采样速率：10Hz（单通道）；80Hz（全通道同步）

• 冷端补偿：内置 Pt1000 传感器，补偿精度 ±0.5°C

• 电气参数

• 供电电压：24VDC（±10%）

• 功耗：正常运行≤5W；最大负载≤8W

• 隔离等级：通道间、通道与地之间 2.5kVAC（1 分钟）

• 共模抑制比：≥100dB（50/60Hz）

• 差模抑制比：≥80dB（50/60Hz）

• 环境与机械参数

• 工作温度：-20°C 至 60°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝）

• 防护等级：IP20（模块本体）

• 尺寸：宽 45mm× 高 100mm× 深 160mm

• 重量：约 300g

• 安装方式：35mm 标准 DIN 导轨安装

产品性能

P8151B 采用 16 位高精度 A/D 转换器，确保模拟信号采集的高准确性与重复性，满足工业过程高精度监测需求。模块具备通道独立隔离设计，有效抑制现场电磁干扰，共模抑制比与差模抑制比均达到工业高标准，适用于强干扰工业环境。内置冷端补偿功能，针对热电偶输入信号实现自动温度补偿，无需外部补偿电路。

支持热插拔操作，更换模块时无需停止系统运行，减少停机时间，提升系统可用性。集成全面的自诊断功能，可监测供电异常、通道故障、传感器开路 / 短路等状态，并通过通信接口实时上传故障信息，便于快速定位与维护。与 ABB 控制系统无缝兼容，支持通过 PROFIBUS DP、EtherNet/IP 等协议实现高速数据传输，数据更新延迟≤100ms。
