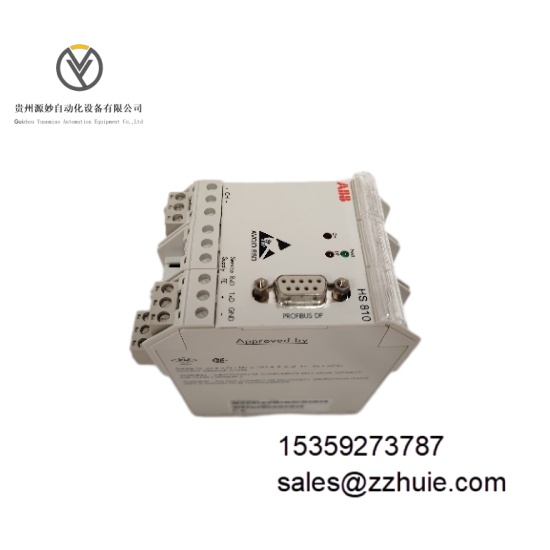

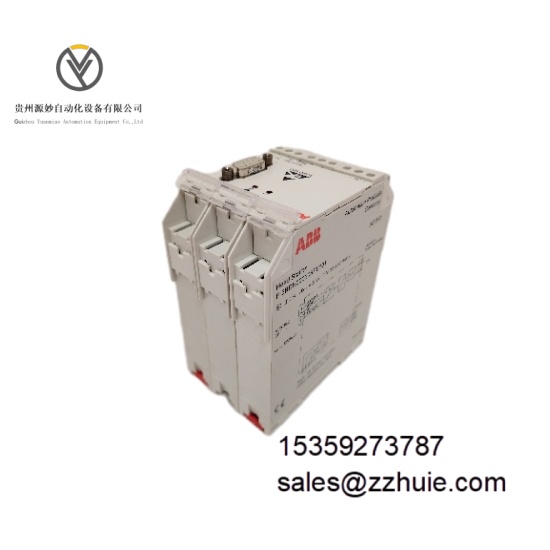

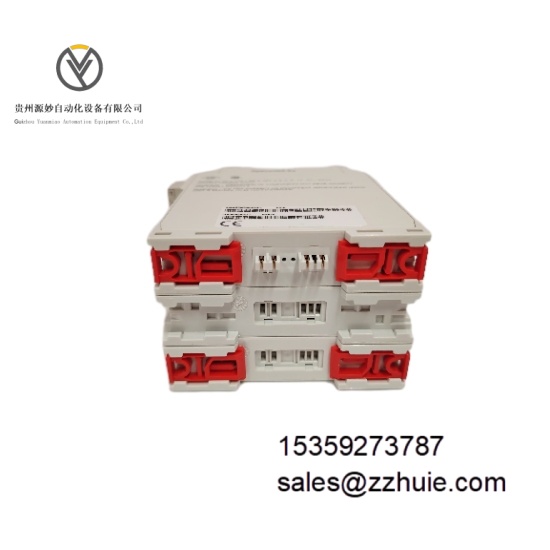

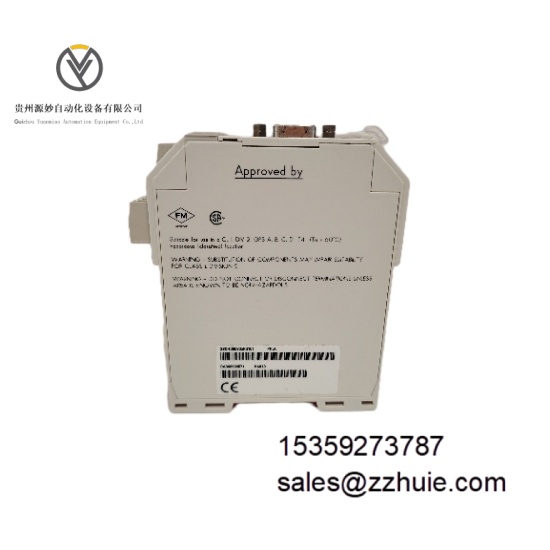

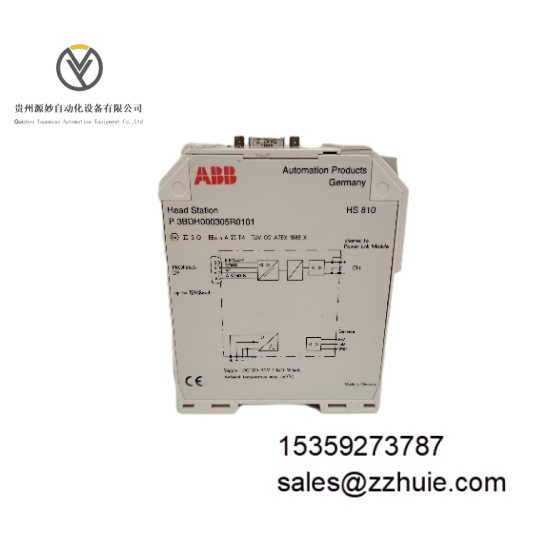

ABB HS810 3BDH000305R0101 是工业级安全继电器模块，专为机器安全保护系统设计，集成安全逻辑控制与故障诊断功能，核心实现紧急停止、安全门监控、双手控制等安全功能的执行与响应。该模块符合 EN ISO 13849-1 安全标准，通过双通道冗余设计与强制导向触点结构确保安全完整性，可直接与传感器、执行器及 PLC 系统对接，支持模块化扩展，采用导轨安装方式，通过 CE、UL 及 SIL 3 认证，适用于需高安全等级的工业设备保护场景。
电气参数
供电电压：24V DC ±15%
功耗：正常运行≤5W；最大负载≤8W
输入信号：
安全输入：2 路双通道冗余输入（24V DC，输入电流 2.5mA / 通道）
辅助输入：2 路标准输入（24V DC，干接点 / 有源信号兼容）
输出信号：
安全输出：2 路强制导向继电器触点（250V AC/30V DC，6A 阻性负载）
辅助输出：1 路信号继电器触点（250V AC/30V DC，2A 阻性负载）
安全等级：PL e（EN ISO 13849-1），SIL 3（IEC 61508）
响应时间：安全输入至输出≤15ms
隔离等级：输入 / 输出 / 电源间 4kV AC（1 分钟）
保护功能：过压保护、过流保护、短路保护、极性反接保护
环境参数
工作温度：-20°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61000-6-2（工业级）、EN 61000-6-4
抗振动性能：10-500Hz，5g 加速度（符合 IEC 60068-2-6）
抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 22.5mm× 高 105mm× 深 120mm
重量：约 200g
安装方式：35mm 标准 DIN 导轨（符合 EN 60715）
防护等级：IP20（模块本体）
外壳材质：阻燃 PA66 工程塑料（UL 94 V-0 级）
端子类型：弹簧压接式端子（兼容 14-22 AWG 导线）
HS810 采用双通道冗余输入与强制导向继电器输出结构，确保单一故障时安全功能不丧失，符合 PL e 安全等级要求。内置实时自诊断电路，可监测继电器触点粘连、线圈故障、电源异常及输入回路断线，故障诊断覆盖率≥99%，故障响应时间≤5ms，通过辅助输出及 LED 指示灯反馈状态。
模块支持手动 / 自动复位模式切换，复位时间可通过外部电路配置（0.1s-10s）。与 ABB AC500、AC800M 等 PLC 系统无缝兼容，通过标准输入输出实现安全逻辑联动。在 - 20°C 至 60°C 宽温范围内保持稳定性能，强制导向继电器触点机械寿命≥100 万次，电寿命≥10 万次，平均无故障时间（MTBF）≥200,000 小时。
