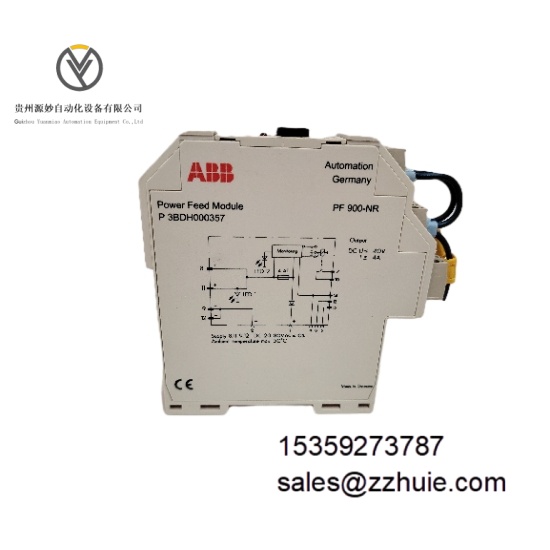

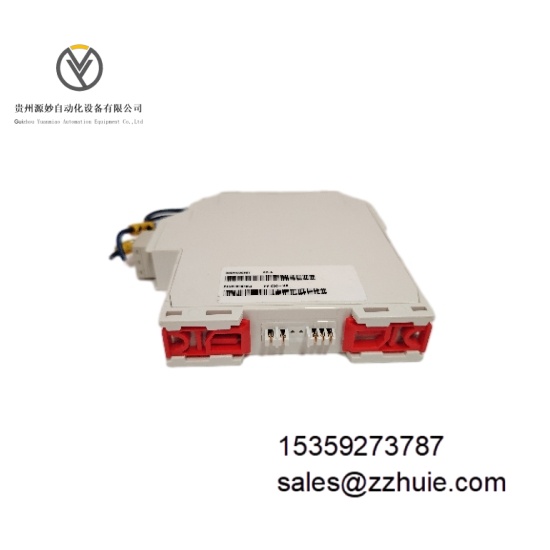

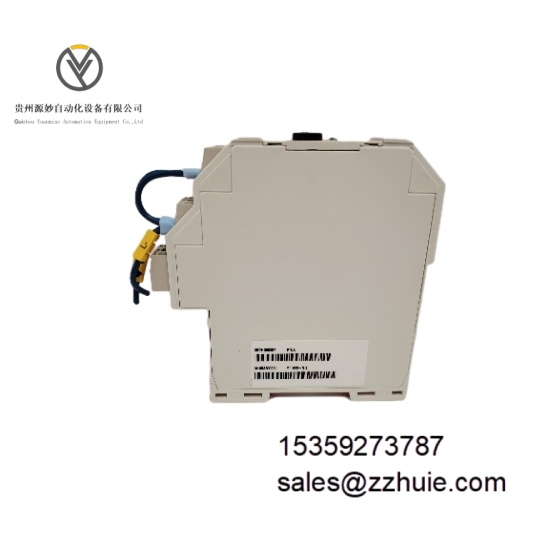

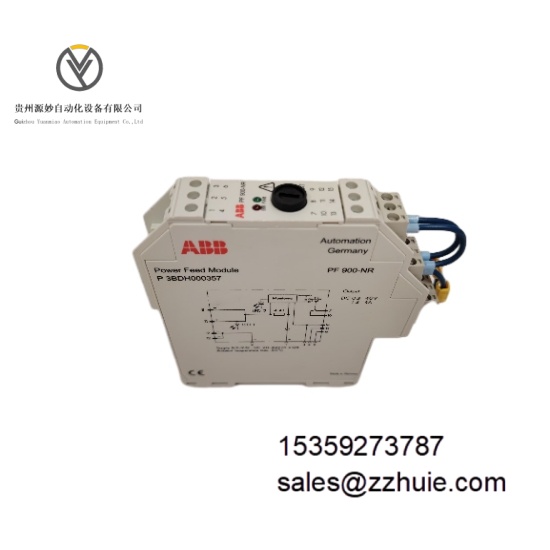

ABB PF900-NR 3BDH000357 电源馈电模块

产品说明

ABB PF900-NR 3BDH000357 是工业级电源馈电模块，专为 PR 900-N 电源轨及 LD 800P PROFIBUS DP/PA 链接设备设计，核心功能为工业自动化系统提供稳定的 24V DC 冗余供电。模块采用双通道电源输入结构实现循环供电，集成故障评估电路可实时检测短路与集体错误，通过继电器触点与红色 LED 指示灯反馈故障状态。支持插拔式跳线调整操作模式，配备专用总线连接端子，通过 CE 认证及 NAMUR NE 21 电磁兼容标准，适用于需要高可用性电源保障的工业控制场景。

具体参数

• 电气参数

• 供电电压：24V DC ±10%

• 输出电流：最大 4A（持续输出）

• 输入配置：双路电源输入端子（8+/11+，9-/12-），支持循环供电（最大 10A）

• 输出信号：故障继电器触点（端子 7/10，常闭型）

• 总线接口：PR 900-N 电源轨专用连接端子（13/15）

• 故障检测：短路保护、过流保护、电源异常监测

• 隔离等级：输入与输出间 2.5kV AC（1 分钟）

• 功耗：正常运行≤10W

• 环境参数

• 工作温度：-25°C 至 60°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 NAMUR NE 21 标准

• 抗振动性能：10-500Hz，5g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 20mm× 高 115mm× 深 120mm

• 重量：约 180g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃 PA66 工程塑料（UL 94 V-0 级）

• 端子类型：弹簧压接式端子（兼容 16-22 AWG 导线）

产品性能

PF900-NR 采用双路冗余电源输入设计，支持两台模块并行工作实现冗余供电，通过反向二极管防止电源冲突，确保单路电源故障时系统无间断运行。集成实时故障诊断电路，短路响应时间≤10ms，故障状态通过继电器输出与 LED 指示灯双重反馈，诊断覆盖率≥99%。

模块在 - 25°C 至 60°C 宽温范围内保持稳定输出精度，电压调整率≤0.5%，负载调整率≤1%。EMC 滤波电路有效抵御工业现场电磁干扰，确保在强干扰环境下供电纹波≤50mV。支持热插拔更换，维护过程中电源轨持续供电，平均无故障时间（MTBF）≥300,000 小时。

通过插拔式跳线可灵活配置故障响应模式，兼容 ABB AC500、AC800M 等控制系统的电源监控接口，支持集体错误信号级联传输，简化多模块系统的故障管理。
