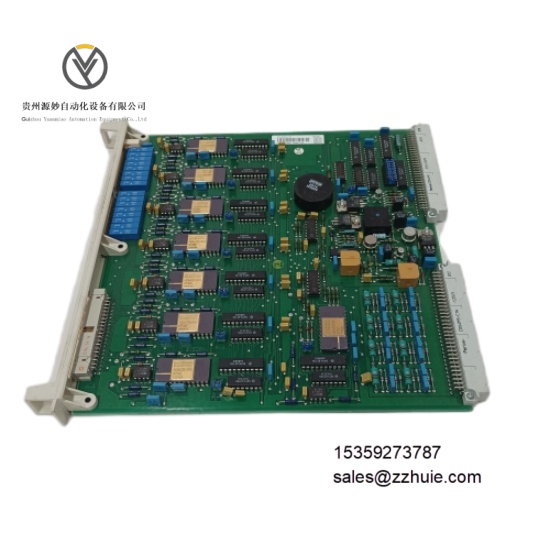

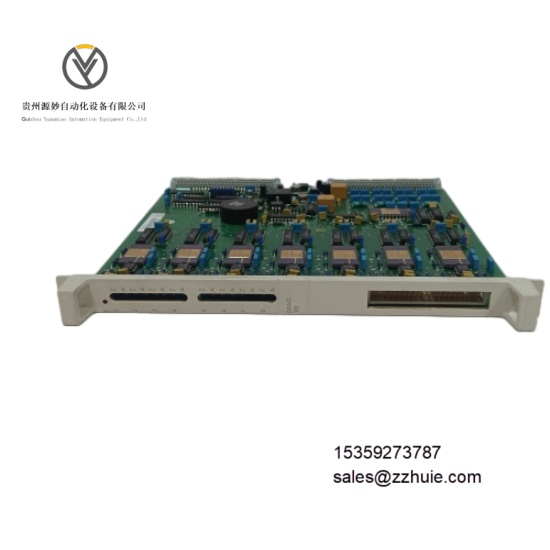

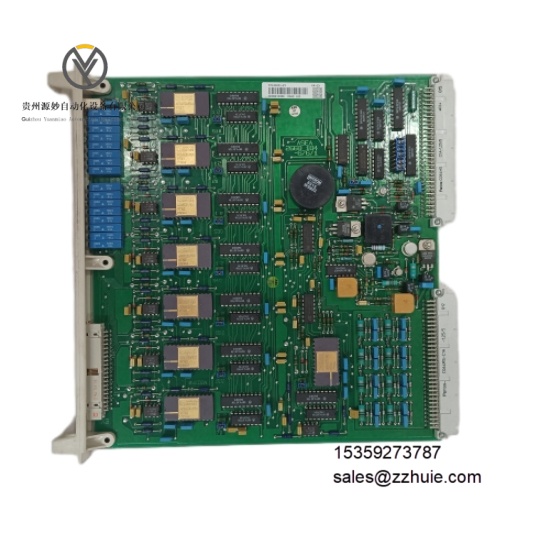

ABB DASO120 57120001-EY 是工业级增强型分布式数字量输出模块，专为 AC800M 及 S800L 控制系统设计，核心功能是将控制器的数字控制信号转换为高速晶体管输出信号，实现对变频器、伺服驱动器、电磁阀等高速响应设备的精准开关控制。该模块采用分布式总线架构，通过 Profinet/Modbus TCP 与主控制器无缝通信，支持远程部署以优化现场布线，配备通道级状态指示灯与在线诊断接口，支持 35mm DIN 导轨安装，通过 CE、UL 及 IEC 61131-2 认证，适用于高精度工业自动化、智能制造等严苛场景。
电气参数
供电电压：24V DC ±10%
输出配置：16 路独立晶体管输出（NPN 型，漏极开路）
负载能力：
额定电压：24V DC（最大 30V DC）
额定电流：每通道 1A（持续输出），峰值 3A（100ms）
响应时间：≤100μs（接通），≤50μs（分断）
隔离等级：通道间及通道与总线间 2.5kV AC（1 分钟）
通信接口：Profinet IO（100Mbps 全双工）、Modbus TCP（可选）
保护功能：每通道短路保护（限流 1.2A）、过压保护、反向极性保护
功耗：正常运行≤6W
环境参数
工作温度：-25°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61000-6-2（工业级）、EN 61000-6-4
抗振动性能：10-500Hz，5g 加速度（符合 IEC 60068-2-6）
抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 22.5mm× 高 100mm× 深 125mm
重量：约 160g
安装方式：35mm 标准 DIN 导轨（符合 EN 60715）
防护等级：IP20（模块本体）
外壳材质：阻燃 PA66 工程塑料（UL 94 V-0 级）
端子类型：弹簧压接式端子（兼容 14-22 AWG 导线）
DASO120 采用 16 路独立 NPN 晶体管输出设计，开关速度较继电器输出提升 100 倍以上，满足高速设备的毫秒级控制需求，晶体管寿命≥1 亿次，无机械磨损风险。支持在线热插拔功能，模块更换过程中主控制系统保持正常运行，维护停机时间减少 95% 以上。
通过 Profinet IO 总线与主控制器通信，数据更新周期≤1ms，确保控制指令实时响应。通道级电气隔离配合多级 EMC 滤波电路，共模抑制比≥95dB，有效抵御工业现场高频电磁干扰与接地环路影响。
集成全通道自诊断功能，可实时检测输出短路、过载及模块供电异常，故障状态通过双色 LED 指示灯（绿色正常，红色故障）与总线反馈至主控制器，诊断响应时间≤1ms。平均无故障时间（MTBF）≥300,000 小时，符合工业级连续运行需求。
