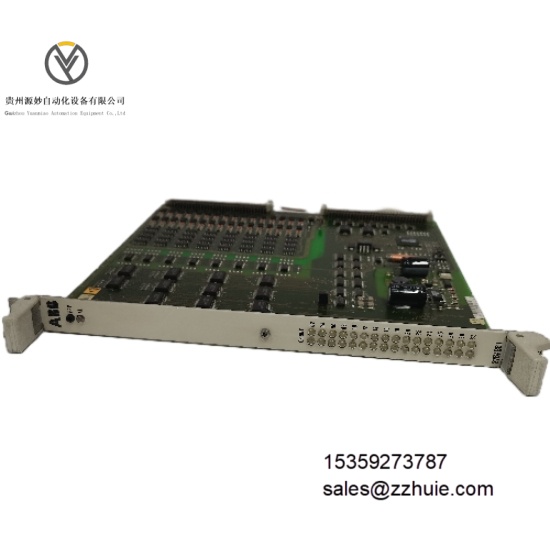

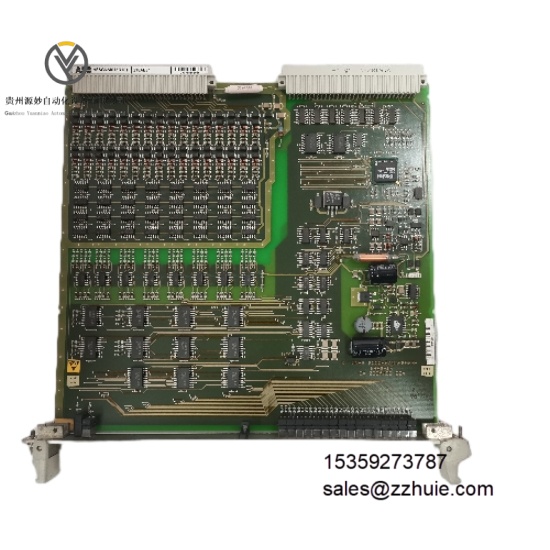

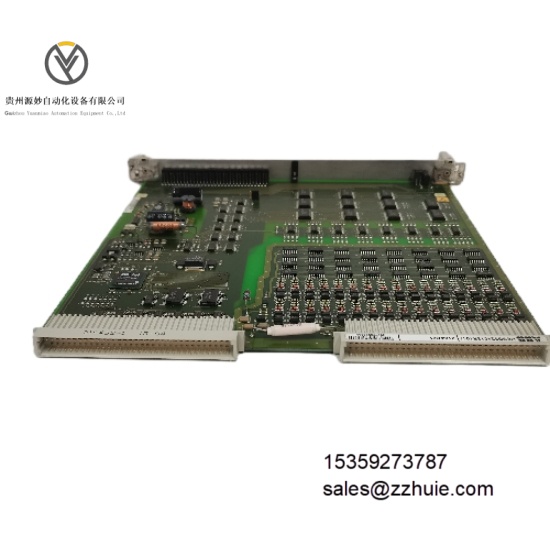

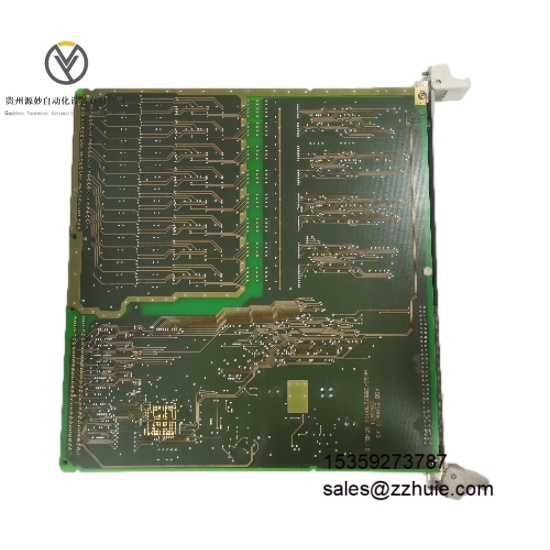

ABB 216AB61 HESG324013R101 是工业级高精度模拟量输入模块，核心功能是实现工业现场热电偶、热电阻及标准模拟信号的精准采集与数字化传输，为过程控制提供可靠数据输入。该模块属于 ABB Advant OCS 或 AC 800M 系列兼容组件，采用 24 位 A/D 转换架构，支持通道独立组态与故障诊断，通过系统背板总线与控制器无缝集成，符合 IEC 61131-3 标准及 SIL 2 安全认证，支持机架式安装，通过 CE、UL 认证，适用于温度、压力等参数监测的工业场景。
电气参数
供电电压：5V DC（由系统机架提供）
输入通道：8 路独立差分输入，支持通道分组组态
信号类型：
热电偶：J、K、T、E、R、S、B、N 型
热电阻：PT100、PT1000、Cu100
标准信号：4-20mA、0-20mA、0-10V DC
测量精度：
热电偶：±0.1°C（0-400°C）
热电阻：±0.05°C（-50-200°C）
标准信号：±0.05% FS
分辨率：24 位 A/D 转换
隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 5kV AC（1 分钟）
保护功能：过压保护（≤30V DC）、短路保护、浪涌抑制
功耗：正常运行≤8W
环境参数
工作温度：-20°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 40mm× 高 175mm× 深 250mm
重量：约 600g
安装方式：ABB 标准 I/O 机架安装（兼容 UR21/UR22 机架）
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
端子类型：弹簧压接式端子，兼容 16-22 AWG 导线
模块采用 24 位高精度 A/D 转换芯片与低温漂放大电路，热电偶测量在 0-400°C 区间误差≤±0.1°C，热电阻测量分辨率达 0.01°C，可精准捕捉微小温度波动。支持 8 通道同步采样，采样速率 100Hz / 通道，配合数字滤波算法，有效抑制工业现场噪声干扰。
集成通道级自诊断功能，可实时监测开路、短路、超量程及模块供电异常，故障诊断覆盖率≥99%，故障响应时间≤10ms，通过背板总线将状态信息上传至控制器。通道独立隔离设计配合 5kV 系统级隔离，共模抑制比≥120dB，适配强电磁干扰的工业环境。
与 ABB AC 800M、S800I/O 系统完全兼容，支持通过 Control Builder M 软件在线组态信号类型与滤波参数，无需停机即可完成配置更新。平均无故障时间（MTBF）≥400,000 小时，满足长期连续运行的监测需求。
