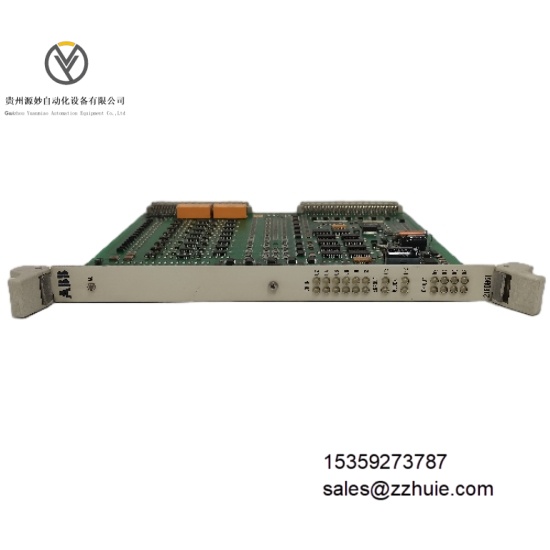

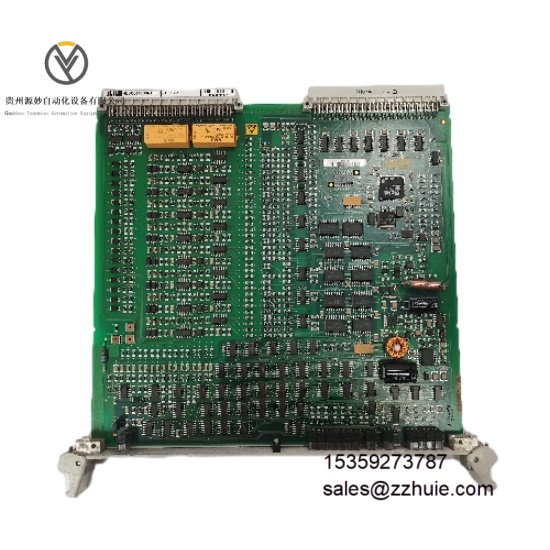

ABB 216DB61 HESG324063R100-H 是工业级高精度数字量输入模块，隶属于 ABB S800I/O 系列，核心功能是实现工业现场干接点、有源开关量等数字信号的精准采集与数字化传输，为安全联锁、设备状态监测提供可靠数据输入。该模块采用通道独立隔离架构，支持通道分组组态与实时故障诊断，通过 PROFIBUS DP 或以太网总线与 AC 800M 等控制器无缝集成，符合 IEC 61131-3 编程标准及 SIL 2 安全认证，支持机架式安装，通过 CE、UL 及 ATEX 防爆认证，适用于高电磁干扰、高可靠性需求的工业控制场景。
电气参数
供电电压：5V DC ±5%（由 S800I/O 系统机架提供）
输入通道：8 路独立差分数字量输入，支持通道分组
信号类型：
干接点：最小激励电流 1mA（24V DC），触点电阻≤1kΩ
有源信号：24V DC（高电平 18-30V DC，低电平 0-5V DC）
响应时间：≤1ms（信号边沿检测）
隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 5kV AC（1 分钟）
保护功能：过压保护（≤35V DC）、短路保护、反向极性保护、浪涌抑制
诊断回路：每通道内置开路 / 短路检测电路
功耗：正常运行≤6W
环境参数
工作温度：-20°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 40mm× 高 175mm× 深 250mm
重量：约 650g
安装方式：ABB S800I/O 标准机架安装（兼容 UR21/UR22 机架）
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
端子类型：弹簧压接式端子，兼容 16-22 AWG 导线
模块采用通道独立采集与信号整形电路，数字量信号识别准确率 100%，可有效过滤现场触点抖动干扰（防抖时间 0.1ms-100ms 可调）。输入响应时间≤1ms，支持 8 通道同步状态监测，满足安全联锁系统的实时性需求。
集成全通道自诊断功能，可实时监测开路、短路、过压及模块供电异常，故障诊断覆盖率≥99.9%，故障状态通过背板总线 10ms 内上传至控制器，配合 LED 指示灯实现本地与远程双重状态反馈。通道级 2.5kV 隔离与系统级 5kV 隔离设计，共模抑制比≥120dB，可抵御工业现场变频器、电机等设备产生的强电磁干扰。
与 ABB AC 800M 控制器、PanelView HMI 完全兼容，支持通过 Control Builder M 软件在线组态信号类型与防抖参数，无需停机即可完成配置更新。平均无故障时间（MTBF）≥450,000 小时，适配连续生产场景的长期运行需求。
