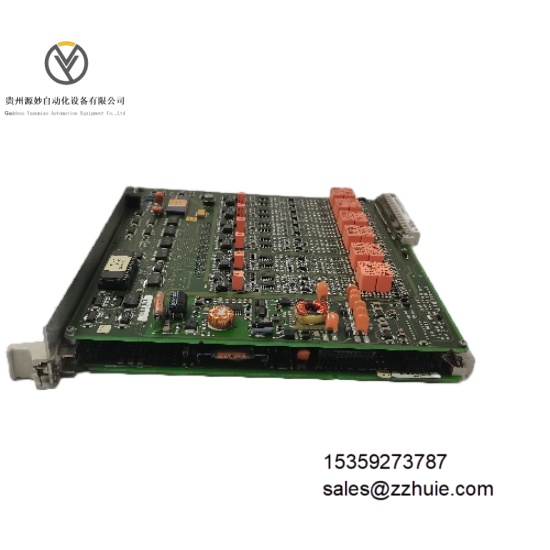

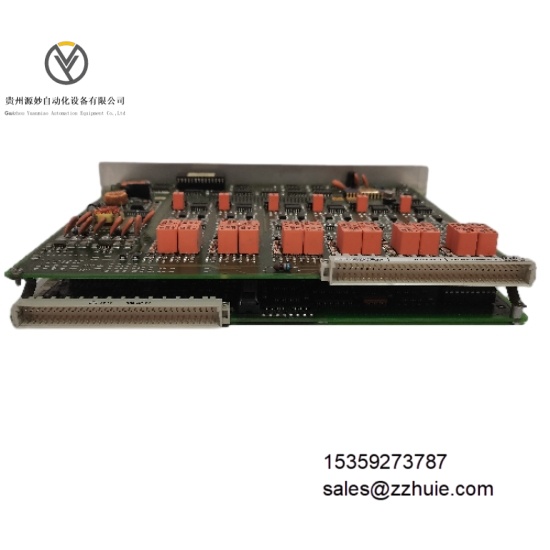

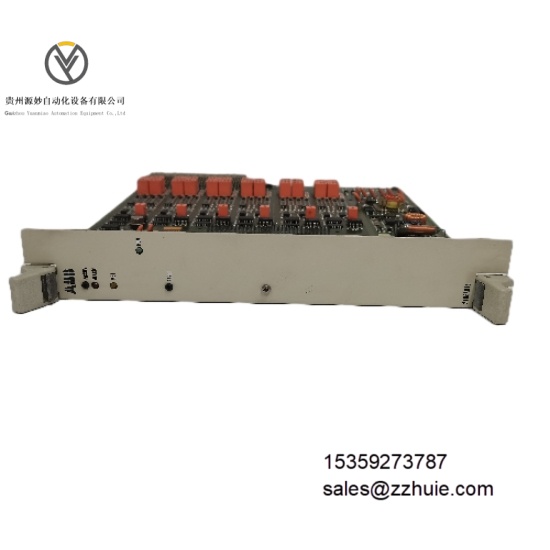

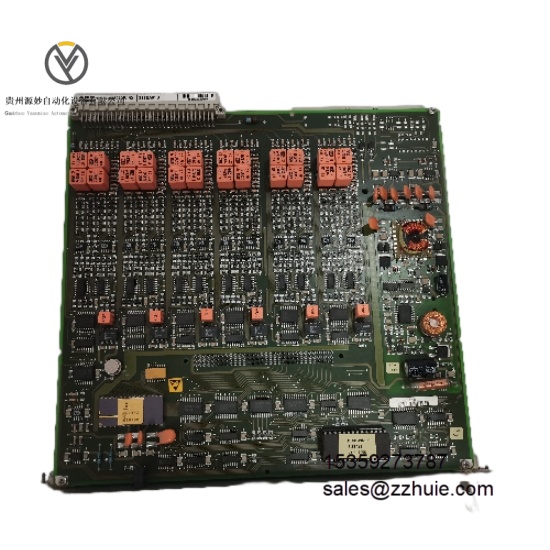

ABB 216EA61B HESG448230R1-G 是工业级高精度模拟量输出模块，核心功能是将控制器输出的数字信号转换为稳定的标准模拟信号，驱动阀门、执行器等现场执行设备，实现工业过程的精准调节与控制。该模块隶属于 ABB S800I/O 系列，采用 24 位 D/A 转换架构，支持通道独立组态与故障诊断，通过 PROFINET 或以太网总线与 AC 800M 等控制器无缝集成，符合 IEC 61131-3 标准及 SIL 2 安全认证，支持机架式安装，通过 CE、UL 及 ATEX 认证，适用于需精确控制的工业场景。
电气参数
供电电压：24V DC ±10%（由系统机架提供冗余供电）
输出通道：8 路独立隔离输出通道
信号类型：4-20mA DC、0-20mA DC、0-10V DC、1-5V DC（可组态）
输出精度：±0.05% FS（全量程范围内）
分辨率：24 位 D/A 转换
负载能力：电流输出≤750Ω，电压输出≥10kΩ
隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 5kV AC（1 分钟）
保护功能：过流保护（≤30mA）、短路保护、过压保护（≤35V DC）
功耗：正常运行≤10W
环境参数
工作温度：-20°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 40mm× 高 175mm× 深 250mm
重量：约 650g
安装方式：ABB S800I/O 标准机架安装（兼容 UR21/UR22 机架）
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
端子类型：弹簧压接式端子，兼容 16-22 AWG 导线
模块采用 24 位高精度 D/A 转换芯片与低温漂驱动电路，输出信号线性度误差≤±0.02% FS，长期稳定性≤±0.01% FS / 年，可实现执行设备的微米级调节。支持 8 通道独立组态信号类型与量程，无需硬件跳线，通过软件即可完成参数配置。
输出响应时间≤1ms，配合数字滤波功能，可有效抑制信号波动，确保执行器运行平稳。集成通道级自诊断功能，实时监测输出开路、短路、过载及模块供电异常，故障诊断覆盖率≥99%，故障状态通过总线实时上传至控制器。
通道独立隔离设计配合 5kV 系统级隔离，共模抑制比≥120dB，在强电磁干扰环境下仍能保持输出稳定。与 ABB AC 800M 控制器、Panel 800 HMI 完全兼容，支持在线组态下载与固件升级，无需停机即可完成维护。平均无故障时间（MTBF）≥450,000 小时，满足连续生产场景需求。
