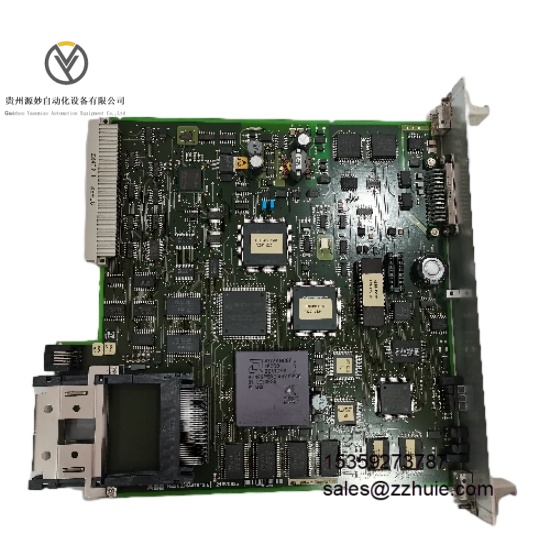

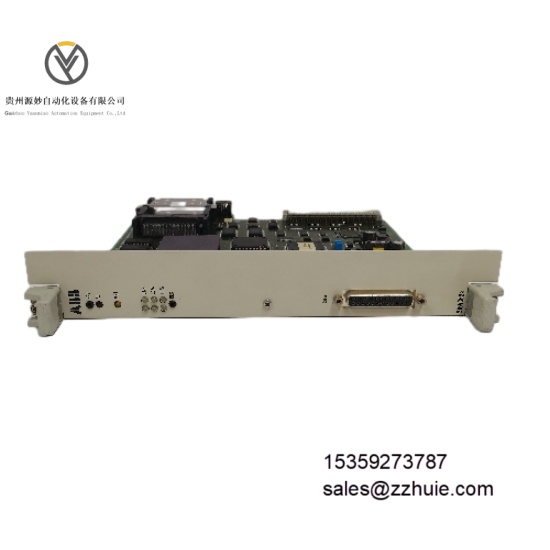

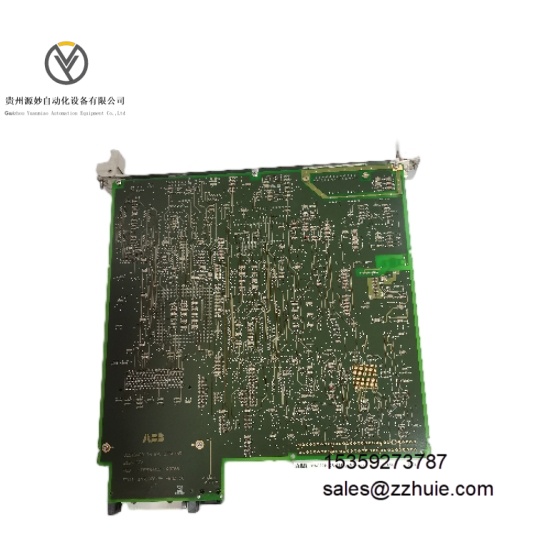

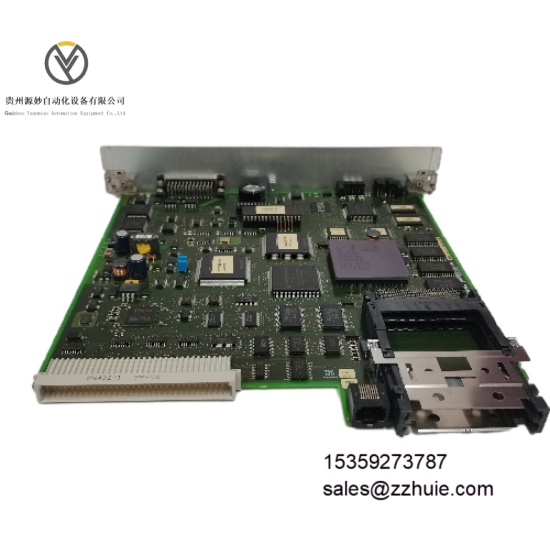

ABB 216VC62a HESG324442R112-F 模拟量输入模块

产品说明

ABB 216VC62a HESG324442R112-F 是工业级高精度模拟量输入模块，隶属于 S800I/O 系列，核心功能是实现工业现场压力、流量、液位等参数的标准模拟信号精准采集与数字化传输，为过程控制系统提供可靠数据输入。模块采用 24 位 A/D 转换架构与通道独立隔离设计，支持信号滤波与故障自诊断，通过 PROFINET/EtherNet/IP 总线与 AC 800M 控制器无缝集成，符合 IEC 61131-3 编程标准及 SIL 2 安全认证，支持机架式安装，通过 CE、UL 及 ATEX 认证，适用于高精准度监测的工业场景。

具体参数

• 电气参数

• 供电电压：24V DC ±10%（由 S800I/O 机架提供，支持冗余供电）

• 输入通道：8 路独立差分模拟量输入

• 信号类型：4-20mA DC、0-20mA DC、0-10V DC、1-5V DC（可组态）

• 测量精度：±0.05% FS（全量程范围）

• 分辨率：24 位 A/D 转换

• 采样速率：100Hz / 通道（支持同步采样）

• 隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 5kV AC（1 分钟）

• 保护功能：过压保护（≤35V DC）、短路保护、浪涌抑制

• 功耗：正常运行≤10W

• 环境参数

• 工作温度：-20°C 至 60°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6

• 抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 40mm× 高 175mm× 深 250mm

• 重量：约 650g

• 安装方式：ABB S800I/O 标准机架安装（兼容 UR21/UR22 机架）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃铝合金（UL 94 V-0 级）

• 端子类型：弹簧压接式端子，兼容 16-22 AWG 导线

产品性能

模块采用 24 位高精度 A/D 转换芯片与低温漂运算放大器，全量程测量误差≤±0.05% FS，长期稳定性≤±0.01% FS / 年，可精准捕捉微小信号波动。支持 8 通道同步采样，配合 1-100ms 可调数字滤波，共模抑制比≥120dB，有效抵御工业现场电磁干扰。

集成通道级自诊断系统，实时监测开路、短路、超量程及模块供电异常，故障诊断覆盖率≥99%，故障响应时间≤10ms，状态信息通过总线实时上传至控制器。通道独立隔离设计适配复杂接地环境，避免信号串扰。

与 ABB AC 800M 控制器、Control Builder M 组态软件完全兼容，支持在线配置信号类型、滤波参数及量程，无需停机即可完成维护。平均无故障时间（MTBF）≥400,000 小时，满足连续生产监测需求。
