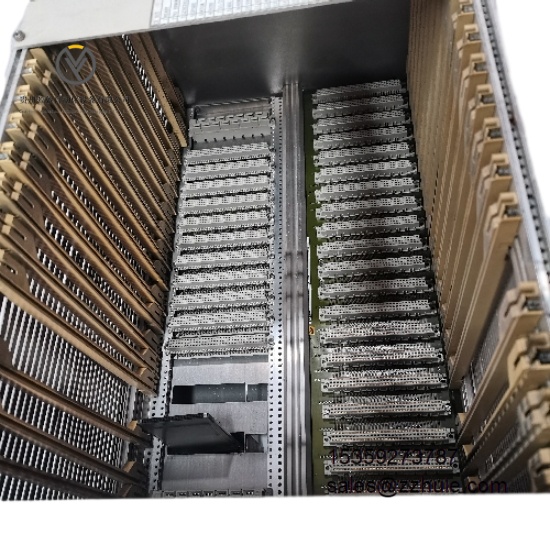

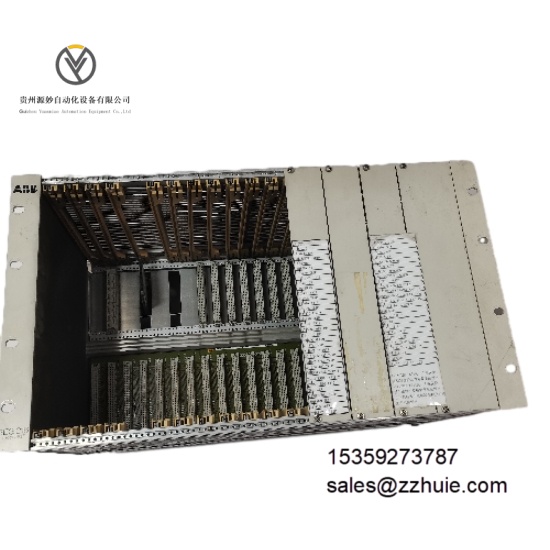

ABB 216MB66 HESG324510M1 是工业级 PROFIBUS-DP 通信接口模块，隶属于 ABB Advant 系列控制系统外设模块，核心功能是作为 Advant OCS 控制器与 PROFIBUS-DP 现场总线设备的通信桥梁，实现控制指令下发与现场数据采集的双向交互。该模块支持 PROFIBUS-DP V1 协议，集成双端口通信接口，具备总线冗余与故障自诊断功能，可直接安装于 Advant 系列标准机架插槽，兼容 ABB MasterPiece 200/300 控制器。模块通过 CE、UL 工业认证，符合 EN 50170 PROFIBUS 标准，是石油化工、电力等行业分布式控制网络的关键通信组件。
电气参数
供电电压：24V DC ±10%，由 Advant 系统机架统一供电
通信接口：2×PROFIBUS-DP 端口（RS485 物理层），支持总线冗余
通信协议：PROFIBUS-DP V1，兼容 DP V0 从站设备
传输速率：9.6kbps-12Mbps 可编程，支持自动波特率检测
总线容量：最多可连接 127 个 PROFIBUS-DP 从站设备
隔离等级：通信接口与系统间 2.5kV AC（1 分钟），电源回路与信号回路 1kV AC（1 分钟）
功耗：正常运行≤5W，总线冗余模式≤6.5W
信号输出：1 路故障告警继电器输出（SPDT，容量 2A/250V AC）
环境参数
工作温度：0°C 至 60°C，无冷凝状态连续运行
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C/90% 湿度下稳定运行）
抗电磁干扰：符合 EN 61326-1（工业级），共模抑制比≥130dB，差模抑制比≥80dB
抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6，正弦振动）
抗冲击性能：15g 加速度，11ms 持续时间（IEC 60068-2-27，半正弦冲击）
防护等级：IP20（模块本体，依赖 Advant 系统机架防护）
认证标准：CE、UL 508、EN 50170（PROFIBUS 合规认证）
机械参数
尺寸：宽 32mm× 高 220mm× 深 180mm，精确适配 Advant 系列标准机架插槽
重量：约 0.6kg
安装方式：Advant 系列 19 英寸机架插槽安装，支持热插拔（需配合系统组态设置）
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐化学腐蚀）
端子类型：凤凰端子（镀金触点），兼容 18-24 AWG 导线
指示灯：电源（PWR，绿色）、PROFIBUS 总线 1 通信（BUS1，绿 / 橙）、PROFIBUS 总线 2 通信（BUS2，绿 / 橙）、故障（FAULT，红色）
模块采用专用 PROFIBUS 协议芯片，数据传输时延≤1ms（12Mbps 速率下），支持 DP V1 协议的 acyclic 数据交换，可实现从站设备参数的在线组态与诊断。双端口总线冗余设计，主总线故障时自动切换至备用总线，切换时间≤100ms，配合数据断点续传机制，确保通信不中断。
集成总线诊断功能，可实时监测总线负载率（0-100% 可视化）、从站离线状态及通信错误帧数量，故障信息通过继电器输出与系统总线双重上报，诊断覆盖率≥99%。与 ABB Advant OCS 系统的 MasterPiece 控制器无缝兼容，数据交互延迟≤2ms，支持通过 Control Builder 软件完成协议参数与冗余策略组态，无需第三方驱动。
在工业强电磁环境下（如变频器周边），通过差分信号传输与电气隔离设计，总线通信错误率≤10⁻⁶，平均无故障时间（MTBF）≥600,000 小时，满足过程工业 24/7 连续运行需求。
