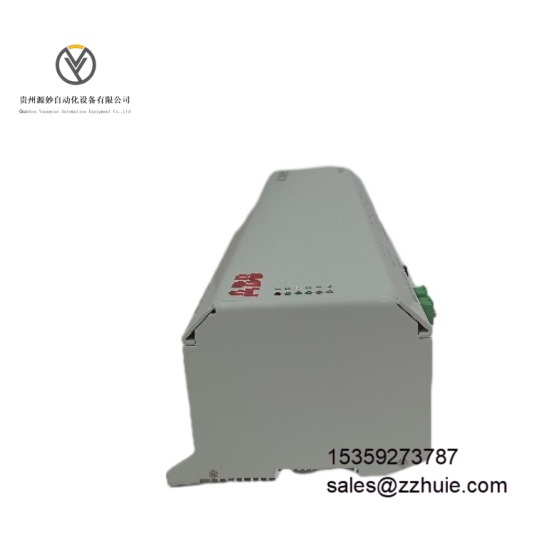

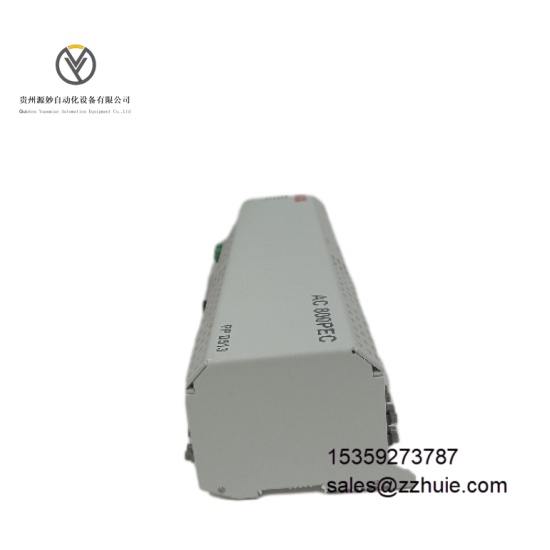

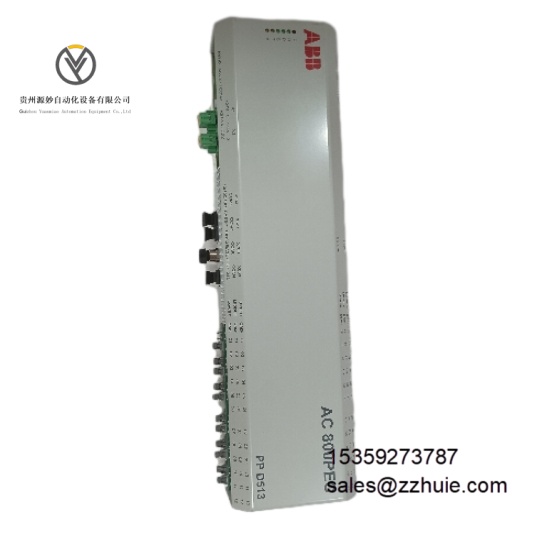

ABB 3BHE039724R0C3D PPD513AOC-100440 是工业级中压变频器功率单元模块，隶属于 ABB ACS800 系列 D513 功率柜核心组件，核心功能是将输入的三相中压交流电转换为可调频率与电压的交流输出，为中压电机提供精准调速动力。该模块集成 IGCT（集成栅极换向晶体管）功率器件，支持开环 V/f 控制与闭环无速度传感器矢量控制（DTC），可直接嵌入 ACS800 系列中压变频系统机架，适配 2.3-6.9kV 电压等级、200-5600kW 功率范围的电机负载。模块通过 CE 工业认证，符合电力电子设备安全标准，是大型工业设备调速控制的关键功率转换组件。
电气参数
适配输入电压：2.3kV、4.16kV、6.9kV 三相交流（50/60Hz）
输出电压范围：0 - 额定输入电压（连续可调）
输出频率范围：0-120Hz（基础模式），0-300Hz（扩展模式）
功率器件：集成 IGCT 芯片，内置快恢复二极管
额定电流：根据系统配置可达 630A
控制精度：电压控制 ±0.5%，频率控制 ±0.01Hz
功耗：满载运行状态下≤额定功率的 2%
保护功能：过流保护、过压保护、短路保护、过热保护、IGCT 故障保护
环境参数
工作温度：0°C 至 60°C（无降额运行）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下持续运行）
抗电磁干扰：符合 EN 61800-3 标准（工业环境等级）
抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6 标准）
防护等级：IP20（模块本体，依赖功率柜整体防护）
认证标准：CE、UL 508C、IEC 61800-5-1
机械参数
尺寸：适配 ACS800 D513 系列功率柜标准插槽，宽 45mm× 高 400mm× 深 350mm
重量：约 12kg
安装方式：功率柜导轨式插拔安装，支持在线热更换
外壳材质：冷轧钢板（表面环氧喷涂），阻燃等级 UL 94 V-0
连接器类型：工业级高压插拔端子（耐受电压 10kV）
指示灯：电源正常（PWR，绿色）、运行状态（RUN，绿色）、故障告警（ERR，红色）、IGCT 状态（IGCT，黄色）
采用 IGCT 功率器件实现高频开关转换，开关频率可达 1kHz，动态响应时间 < 5ms，闭环矢量控制模式下可实现 0.1Hz 低频满转矩输出，适配卷扬机、挤出机等高精度负载。模块支持多单元串联拓扑结构，通过均压均流控制技术，确保串联单元间电压偏差≤1%，提升系统输出波形质量。
集成多层次保护机制，过流响应时间≤10μs，短路电流耐受能力达额定电流的 5 倍（持续 10ms），过热保护采用双温度传感器监测 IGCT 芯片与散热基板温度，确保器件安全。通过 ABB DriveWindow 软件可实现模块参数组态、状态监测与故障诊断，诊断覆盖率≥98%。
工业级机械结构设计与散热优化，在 60°C 高温环境下无需降额运行，平均无故障时间（MTBF）≥200,000 小时，满足工业场景 24/7 连续运行需求。
