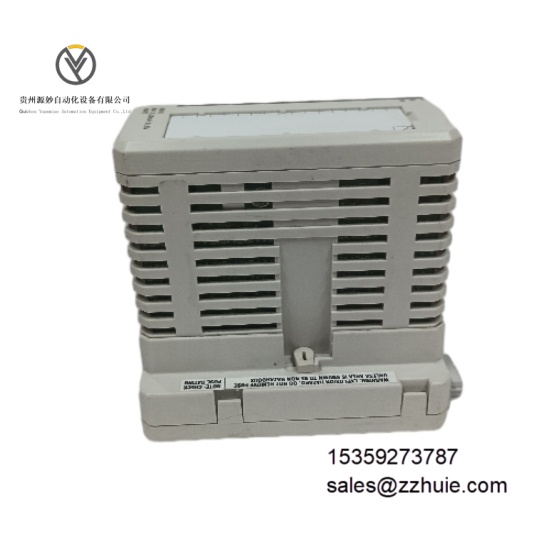

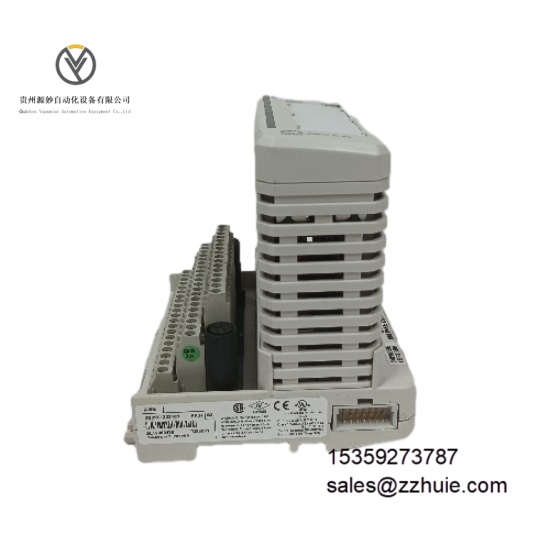

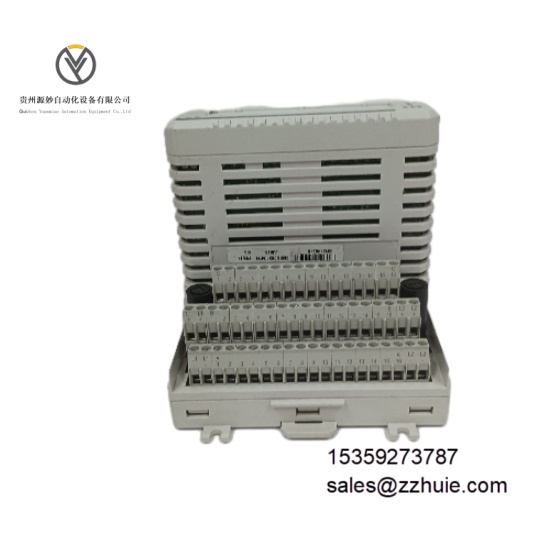

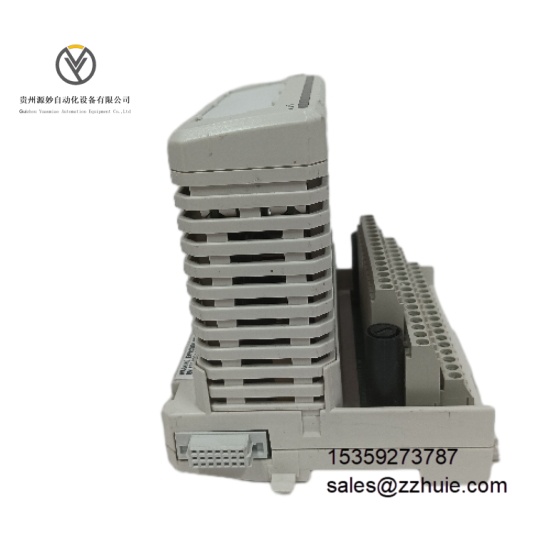

ABB AI815 3BSE052604R1 是工业级高精度模拟量输入模块，隶属于 ABB AC 800M 系列 I/O 模块产品线，核心功能是为 AC 800M DCS 系统提供多类型模拟信号采集能力，可接入 4-20mA 电流、0-10V 电压、热电偶（如 K 型、J 型）及 RTD（如 PT100）信号。该模块集成 24 位高精度 A/D 转换芯片与 HART 协议栈，支持 HART 7 标准，实现与智能变送器的参数组态、故障诊断及数据交互；采用通道间电气隔离设计，具备过压、过流保护功能，可直接安装于 AC 800M 系列标准 I/O 机架，通过 PROFIBUS DP 或 EtherNet/IP 与控制器通信，是过程工业温度、压力、流量等参数采集的核心组件。
电气参数
输入通道数：8 通道（独立采集，通道间电气隔离）
信号类型：
电流信号：4-20mA DC（两线制 / 四线制），0-20mA DC
电压信号：0-5V DC，0-10V DC，±5V DC，±10V DC
热电偶：K、J、T、E、R、S、B、N 型
RTD：PT100（3 线制 / 4 线制），Cu50
测量精度：±0.1% 满量程（FS），热电偶信号额外补偿 ±0.2°C
分辨率：24 位（A/D 转换）
采样速率：每通道 10Hz（可通过组态调整）
隔离等级：通道间 2.5kV AC（1 分钟），信号与系统间 2.5kV AC（1 分钟）
供电电压：24V DC ±10%，由 I/O 机架背板供电
功耗：正常运行≤3W
通信协议：支持 HART 7 标准（每个通道独立 HART 地址），兼容 PROFIBUS DP（通过 I/O 机架）
环境参数
工作温度：-25°C 至 70°C（无冷凝，-25°C 至 0°C 正常启动）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C/90% 湿度下连续运行）
抗电磁干扰：符合 EN 61326-1（工业级），共模抑制比≥120dB，差模抑制比≥80dB
抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6，正弦振动，各轴测试）
抗冲击性能：15g 加速度，11ms 持续时间（IEC 60068-2-27，半正弦冲击，各轴 3 次）
防护等级：IP20（模块本体，依赖 I/O 机架防护）
认证标准：CE、UL 508、ATEX Zone 2（非防爆模块，适配防爆区域需配套安全栅）
机械参数
尺寸：宽 25mm× 高 100mm× 深 160mm（适配 AC 800M 标准 I/O 机架插槽）
重量：约 280g
安装方式：AC 800M 系列 I/O 机架插拔式安装，支持热插拔（需系统组态允许）
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐化学腐蚀）
端子类型：弹簧压接式端子（兼容 16-24 AWG 导线，无需工具接线）
指示灯：模块电源（PWR，绿色）、通道故障（CHx，红色，每通道独立）、HART 通信（HART，黄色，每通道独立）
采用 24 位高精度 A/D 转换芯片与低温漂信号调理电路，全量程测量误差≤±0.1% FS，PT100 信号测量分辨率达 0.01°C，满足过程工业高精度参数采集需求。每个通道独立支持 HART 协议，可通过 AC 800M 控制器或 ABB Control Builder M 组态软件，远程读取智能变送器（如压力变送器）的量程、单位、故障码等参数，实现 “不拆线组态”，减少现场维护工作量。
通道间电气隔离设计可避免信号串扰，过压保护（≤35V DC）与过流保护（≤50mA）能抵御现场信号异常冲击，保护模块核心电路不受损坏。支持热插拔功能，模块更换时无需关闭 I/O 机架电源，仅需在组态软件中激活 “离线模式”，更换后自动恢复通信，适配 24/7 连续生产场景。
与 AC 800M 系列控制器（如 PM861、PM864）无缝兼容，数据传输延迟≤100ms，支持控制器侧的信号滤波、量程转换等预处理功能，无需额外硬件。平均无故障时间（MTBF）≥600,000 小时（MIL-HDBK-217F，25℃环境），符合工业级长寿命运行标准。
