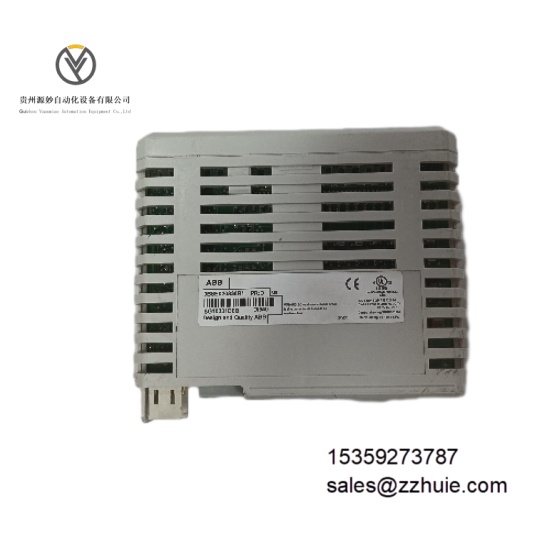

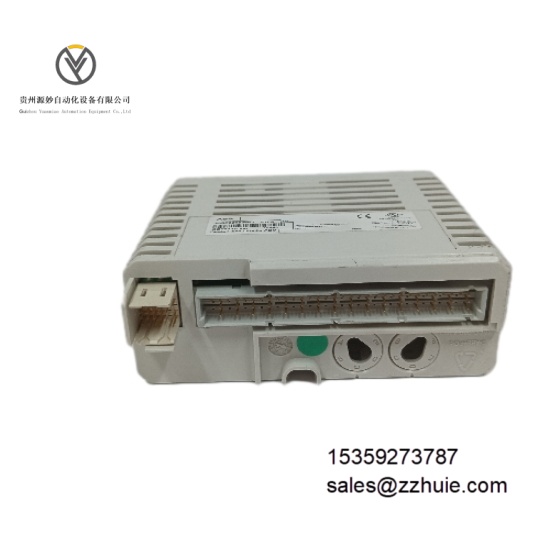

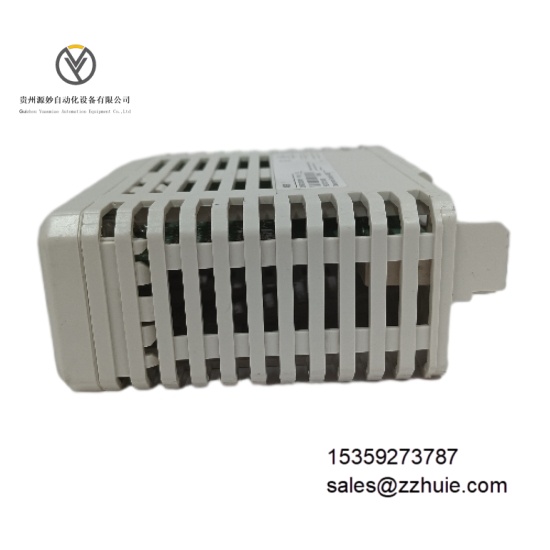

ABB DI840 3BSE020836R1 数字量输入模块

产品说明

ABB DI840 3BSE020836R1 是工业级高密度数字量输入模块，隶属于 ABB AC 800M 系列 I/O 模块产品线，核心功能是为 AC 800M 分布式控制系统采集现场 24V DC 开关量信号，包括限位开关、接近传感器、按钮等设备的通断状态。该模块集成 16 路独立输入通道，支持单系统与冗余系统双模式运行，内置光电隔离栅与 EMC 保护元件，具备事件顺序记录（SOE）功能，可通过 I/O 总线与 AC 800M 控制器通信，适配 TU 810、TU 830 等终端单元。模块通过 CE、UL 工业认证，符合工业自动化设备安全标准，是过程工业与离散制造中设备状态监测的关键组件。

具体参数

• 电气参数

• 输入通道数：16 通道，电流沉底型输入

• 输入电压范围：18-30V DC，"0" 态信号范围 - 30 至 + 5V DC

• 输入电流：24V DC 时每通道 7mA

• 输入阻抗：3.3kΩ

• 隔离等级：16 通道为 1 组，与地分组隔离，介电测试电压 500V AC

• 供电电压：由 I/O 机架总线供电，+5V 模块总线电流消耗 70mA，+24V 模块总线电流消耗 0mA

• 功耗：典型值 2.7W

• 传感器电源：具备监控与限流功能，每两通道共享 1 路输出

• 环境参数

• 工作温度：-40°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝状态）

• 抗电磁干扰：集成 EMC 保护元件，符合工业级电磁兼容标准

• 防护等级：IP20（模块本体，依赖 I/O 机架防护）

• 认证标准：CE、UL 508

• 机械参数

• 尺寸：约 110mm×160mm×120mm（高 × 宽 × 深）

• 重量：约 0.8kg

• 安装方式：AC 800M 系列 I/O 机架插拔式安装，支持冗余配置

• 外壳材质：阻燃增强塑料，符合工业环境耐用性要求

• 端子适配：兼容 TU 810、TU 812、TU 814、TU 830 等终端单元

• 指示灯：每通道配备输入状态指示 LED，模块电源与故障指示灯

产品性能

模块具备事件顺序记录功能，事件采集分辨率达 1ms，事件队列可存储 257 个事件，内置快门滤波器可过滤无效干扰信号。16 通道采用分组隔离设计，配合限流元件与 EMC 保护组件，能抵御现场浪涌与电磁干扰，确保信号采集稳定性。

集成先进板载诊断系统，可实时监测传感器电源状态、通道输入异常及模块通信故障，故障信息通过 I/O 总线实时上传至控制器，诊断覆盖率≥99%。支持单系统与冗余系统灵活配置，在冗余应用中可与控制器形成双重保障，适配 24/7 连续生产场景。

与 AC 800M 系列控制器无缝兼容，数据传输延迟≤10ms，无需额外驱动即可通过组态软件完成参数配置与功能激活，终端单元适配性强，简化现场接线与维护流程。
