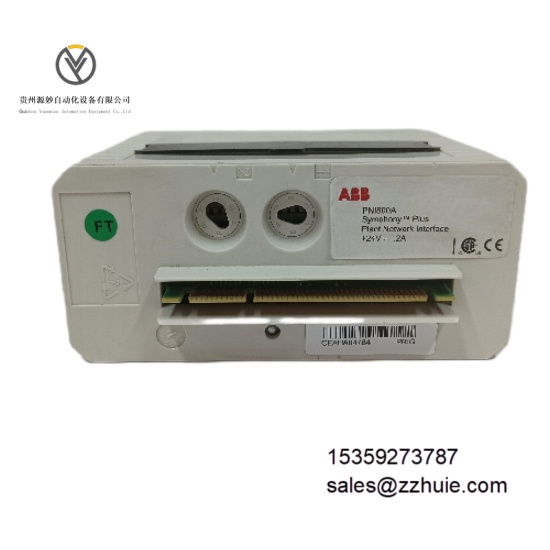

ABB PNI800A 是工业级高性能以太网通信模块，专为 ABB AC 800M 可编程自动化控制器（PAC）设计，是 800xA 与 Symphony®Plus 分布式控制系统的核心网络接口组件。核心功能是搭建控制器与工业以太网的通信桥梁，实现底层控制数据与上层监控系统的高速传输，支持多协议设备接入与跨品牌系统集成。模块采用模块化架构，可直接插入 AC 800M 扩展机架，通过背板总线与主 CPU 紧密协同，内置 Web 服务器与网络管理功能，无需专用软件即可完成配置与诊断，是构建数字化工厂纵向集成网络的关键组件。
电气参数
通信接口：2 个 10/100 Mbps 自适应以太网端口（RJ45，支持自动 MDI/MDI-X）
协议支持：PROFINET IO Controller、Modbus TCP/IP（客户端 / 服务器模式）、Ethernet/IP
网络服务：SNMP v1/v2c、DHCP、NTP、HTTP（Web Server）、FTP（固件更新）
IP 配置方式：手动静态配置或 DHCP 自动获取
供电方式：由 AC 800M 控制器机架背板总线供电
总线电流消耗：+5V DC 总线≤150mA
功耗：典型运行状态下≤3W
信号隔离：以太网端口与背板总线间电气隔离，隔离电压 500V AC（1 分钟）
环境参数
工作温度：-25°C 至 70°C（无冷凝，-25°C 至 0°C 可正常启动）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下持续运行）
抗电磁干扰：符合 EN 61326-1 工业级标准，共模抑制比≥120dB
防护等级：IP20（模块本体，依赖机架整体防护）
认证标准：CE、UL 508、ATEX Zone 2（适配防爆区域需配套安全设施）
机械参数
尺寸：高 120mm× 宽 45mm× 深 115mm（适配 AC 800M 标准扩展机架插槽）
重量：约 0.4kg
安装方式：AC 800M 扩展机架插拔式安装，支持在线热更换
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐化学腐蚀）
指示灯：电源正常（PWR，绿色）、端口通信（LINK/ACT，每端口独立双色灯）、故障告警（ERR，红色）
双以太网端口支持网络环路拓扑构建，实现通信冗余，端口数据传输速率自动适配 10/100 Mbps，全双工模式下吞吐量达 200Mbps，数据传输延迟≤1ms，满足实时控制需求。多协议兼容设计可同时接入 PROFINET 远程 I/O、Modbus TCP 智能仪表及 Ethernet/IP 设备，实现跨品牌系统无缝集成。
内置 Web 服务器支持浏览器直接访问配置界面，可实时查看端口状态、通信统计与错误日志，SNMP 协议支持接入工业网络管理系统，实现 IT 与 OT 网络统一监控。诊断系统可实时监测端口故障、协议异常及总线通信中断，故障信息 100ms 内上传至控制器，诊断覆盖率≥99%。
支持 NTP 时间同步，与网络时钟偏差≤50ms，确保跨设备事件记录时间一致性。工业级硬件设计可抵御 - 25°C 低温启动与 70°C 高温运行，平均无故障时间（MTBF）≥500,000 小时，适配 24/7 连续生产场景。
