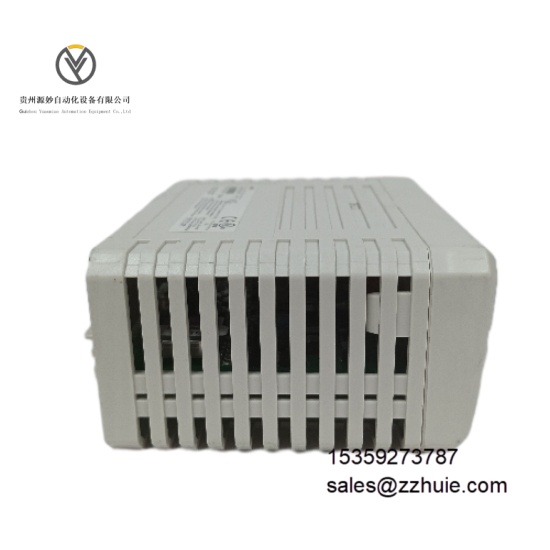

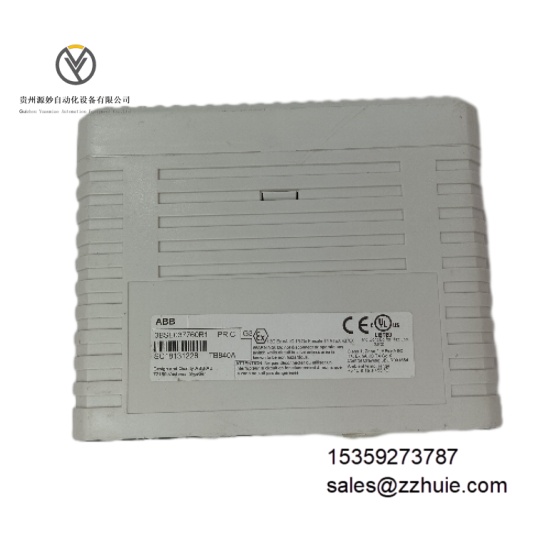

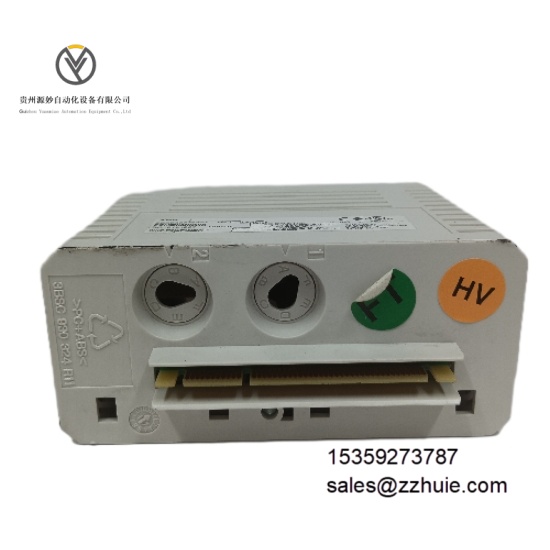

ABB TB840A 3BSE037760R1 光纤接口模块

产品说明

ABB TB840A 3BSE037760R1 是工业级光纤接口模块，隶属于 ModuleBus 集群调制解调器系列，专为 ABB S800 I/O 系统及 Advant-800xA 分布式控制系统设计。核心功能是搭建光纤与电气 ModuleBus 的通信桥梁，通过光纤技术实现控制器与 I/O 模块间的高速数据传输，支持冗余配置与集群扩展。模块可连接 7 个光纤集群及 12 个 I/O 模块，为系统提供隔离电源与通信保护，内置电源转换与诊断电路，适配 TU807、TU840 等冗余终端单元，是恶劣工业环境中保障数据传输可靠性的关键组件。

具体参数

• 电气参数

• 输入电压：24V DC

• 典型功耗电流：120mA

• 通信接口：2 个光纤接口（Optical ModuleBus）、1 个电气 ModuleBus 接口

• 传输速率：10 Mbps（符合 PROFIBUS-DP 标准）

• 协议支持：Modbus、PROFIBUS-DP

• 电源输出：为 I/O 模块提供隔离 24V DC 保护电源及隔离 5V DC 电源

• 隔离等级：电源与通信回路间电气隔离，隔离电压 500V AC（1 分钟）

• 保护功能：内置短路保护、过流保护电路

• 环境参数

• 工作温度：-25°C 至 55°C（无冷凝）

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝状态）

• 抗电磁干扰：符合 EN 61326-1 工业级标准，光纤通信抗 EMC 干扰

• 污染等级：2 级（IEC 60664-1）

• 腐蚀防护：ISA-S 71.04 G3 级

• 防护等级：IP20（模块本体，依赖机架防护）

• 认证标准：CE、UL、ATEX

• 机械参数

• 尺寸：宽 54mm× 高 119mm× 深 96mm（适配 S800 I/O 标准机架插槽）

• 重量：约 0.2kg

• 安装方式：S800 I/O 机架插拔式安装，支持热插拔

• 外壳材质：阻燃增强塑料（UL 94 V-0 级）

• 指示灯：电源状态（PWR，绿色）、通信状态（COM，黄色）、故障告警（ERR，红色）、地址指示（ADDR，多色）

产品性能

支持 1+1 冗余配置，光纤与电气 ModuleBus 双链路备份，单点故障时自动切换，切换时间≤10ms，保障通信连续性。采用光纤通信技术，数据传输速率达 10 Mbps，有效抵御工业环境电磁干扰，传输距离较铜缆提升 10 倍以上。

为 I/O 模块集群提供隔离保护电源，实时监控电源电压与负载电流，异常时立即触发保护并上传告警信息，电源诊断覆盖率 100%。支持热插拔功能，模块更换无需停机，通过机架背板总线自动恢复通信，适配 24/7 连续生产场景。

模块化设计可灵活扩展集群规模，最多连接 7 个光纤集群与 12 个 I/O 模块，兼容 CI810、CI830 等控制器，无需额外驱动即可通过 Control Builder M 组态软件完成参数配置。平均无故障时间（MTBF）≥800,000 小时，符合工业级长寿命运行标准。
