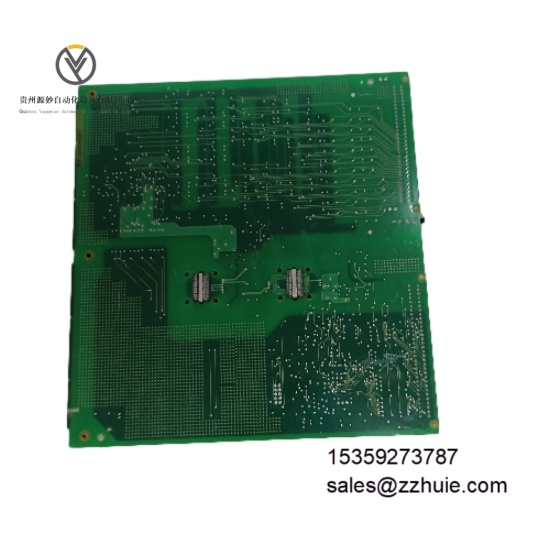

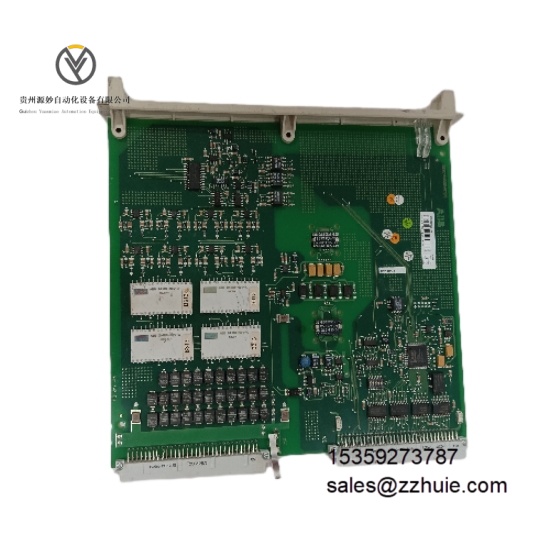

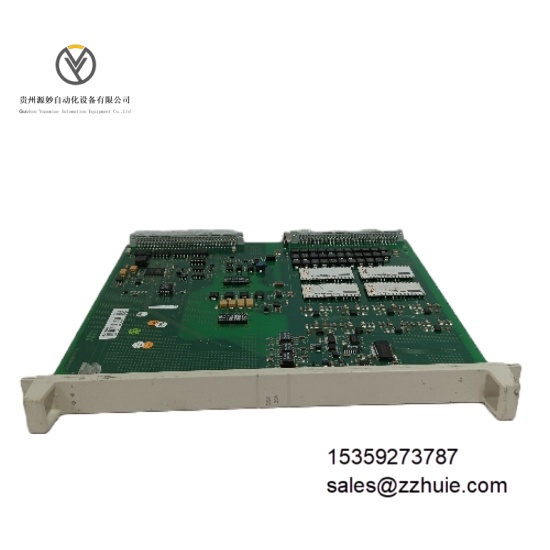

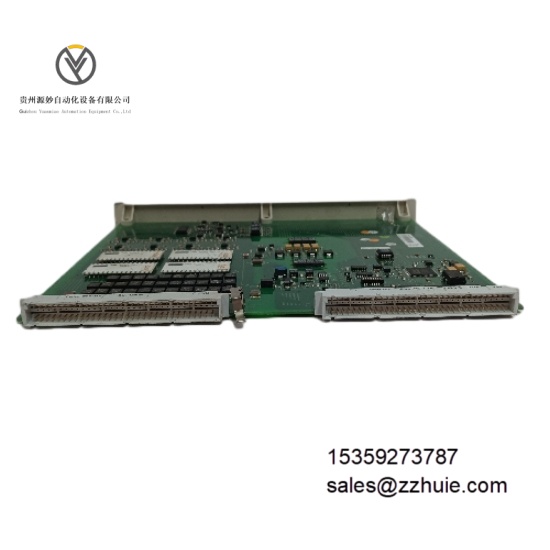

ABB DSAI130A 3BSE018292R1 模拟量输入模块

产品说明

ABB DSAI130A 3BSE018292R1 是工业级高精度模拟量输入模块，隶属于 AC 800M 系列 I/O 模块产品线，专为 Advant-800xA 分布式控制系统设计。核心功能是采集现场传感器输出的模拟信号，包括温度、压力、流量等物理量对应的电压、电流及热电阻信号，通过 16 位 A/D 转换器转换为数字信号后，经 ModuleBus 总线传输至控制器。模块采用 16 通道差分输入设计，具备通道间电气隔离与双电源冗余功能，适配 TU800 系列终端单元，支持机架插拔式安装，是过程工业中高精度信号采集的关键组件。

具体参数

• 电气参数

• 输入通道数：16 个差分输入通道

• 信号类型：电压、电流、热电阻信号，兼容 PT100 等热电阻温度信号

• 输入范围：电压 ±10V；电流 ±20mA、4-20mA、0-20mA；电压 0-5V、0-10V

• 分辨率：16 位

• 精度：0.025%

• 供电电压：24V DC，支持双电源冗余输入

• 通信接口：以太网、RS-485，兼容 PROFIBUS DP V1、MODBUS-RTU 协议

• 隔离等级：通道间及通道与地隔离，介电测试电压 500V AC

• 功耗：典型运行状态下≤5W

• 采样率：高达 100kS/s

• 环境参数

• 工作温度：-25°C 至 60°C（非冷凝）

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝状态）

• 抗电磁干扰：符合工业级 EMC 标准，具备低噪声特性

• 防护等级：IP20（模块本体，依赖机架防护）

• 污染等级：2 级（IEC 60664-1）

• 认证标准：CE、UL

• 机械参数

• 尺寸：120mm×80mm×40mm

• 重量：约 0.32kg

• 安装方式：AC 800M 机架插拔式安装，支持热插拔

• 外壳材质：阻燃增强塑料（UL 94 V-0 级）

• 指示灯：电源状态（PWR，绿色）、通道故障（ERR，红色）、通信状态（COM，黄色）

产品性能

采用 16 位高精度 A/D 转换器与非线性处理算法，16 通道同步采集，采样率达 100kS/s，响应时间 1ms，信号采集误差控制在 0.025% 以内。通道间独立隔离设计配合专业抗干扰电路，可有效抵御工业环境电磁干扰，确保信号稳定性。

支持双电源冗余输入，单电源故障时自动切换至备用电源，切换时间≤10ms，保障模块持续运行。内置完善诊断系统，可实时监测通道信号异常、电源故障及通信中断，故障信息通过总线实时上传至控制器，诊断覆盖率≥99%。

与 AC 800M 控制器无缝兼容，无需额外驱动即可通过 Control Builder M 组态软件完成参数配置，支持多种工业通信协议，可快速集成至现有自动化系统。模块支持热插拔，更换过程无需停机，适配 24/7 连续生产场景。
