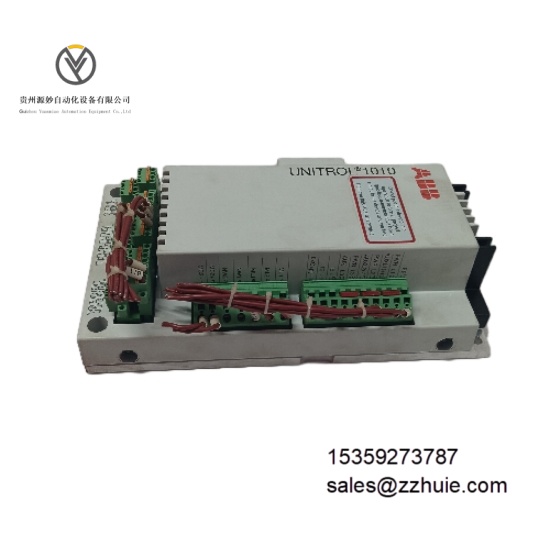

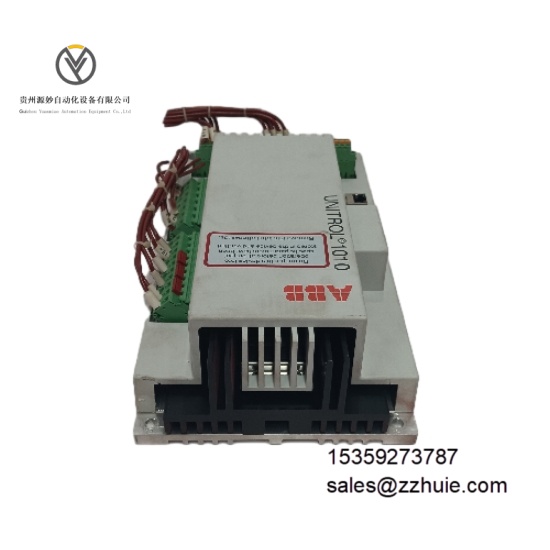

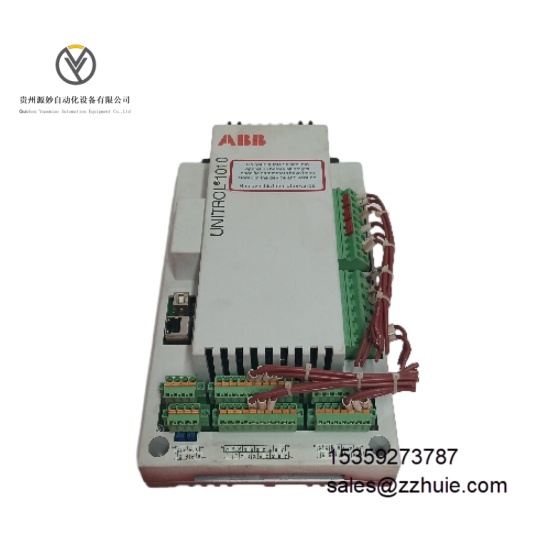

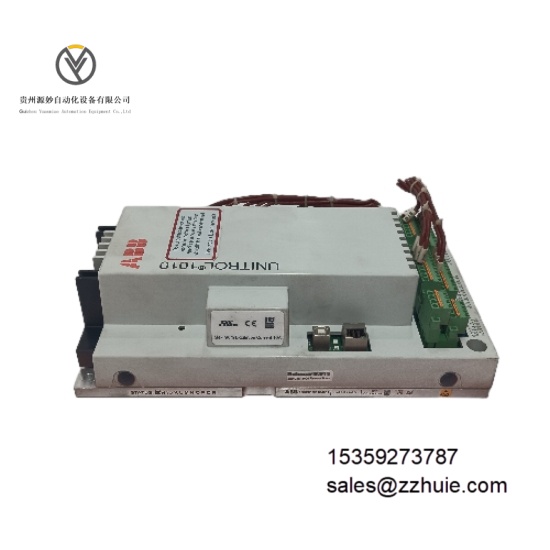

ABB UNIROL1010 3BHE035301R0001 无刷励磁系统

产品说明

ABB UNIROL1010 3BHE035301R0001 是工业级高性能无刷励磁系统，隶属于 UNITROL 1000 系列，专为中小型同步发电机和工业机器设计。核心功能是通过先进的微处理器技术与 IGBT 半导体器件，精确调节发电机励磁电流，维持输出电压稳定，同时支持并行机组负载分配、旋转二极管监控及自动同步功能。系统采用模块化架构，具备多协议通信接口，可直接集成至电力系统或工业自动化网络，是保障发电设备稳定运行、符合电网规范的关键组件。

具体参数

• 电气参数

• 输入电压：110V~240V AC，频率 50/60Hz

• 输出电压：0-100V DC，可调

• 输出电流：持续输出高达 10A DC

• 调节精度：±0.25%

• 通信接口：以太网、USB、RS485，支持多协议数据交互

• 供电电源：24V DC 辅助供电

• 转换效率：高达 98%

• 保护功能：内置过电压、过电流、短路保护电路

• 隔离等级：强弱电回路间电气隔离，介电测试电压 1500V AC

• 环境参数

• 工作温度：-25°C 至 + 60°C（非冷凝）

• 存储温度：-40°C 至 + 85°C

• 相对湿度：5% 至 95%（非冷凝状态）

• 抗电磁干扰：符合 EN 61000-4 系列工业标准

• 防护等级：IP65

• 海拔适应：最高 2000m

• 振动耐受：10-2000Hz，1g

• 认证标准：CE、RoHS、DNV、UL

• 机械参数

• 尺寸：230mm×160mm×80mm

• 重量：约 5kg

• 安装方式：19 英寸机架安装

• 外壳材质：铝合金，抗腐蚀处理

• 指示灯：电源状态（PWR，绿色）、运行状态（RUN，绿色）、故障告警（ERR，红色）、通信状态（COM，黄色）

产品性能

采用 32 位 RISC 微处理器与自适应 PID 控制算法，结合高精度 A/D 转换器，实现 ±0.25% 的电压调节精度，响应时间≤10ms，可快速适应负载波动与电网变化。IGBT 功率模块支持 10A 持续电流输出，适配 100kVA 至 80MVA 范围的同步发电机，满足不同功率等级设备需求。

内置双通道冗余设计，并行运行时可实现机组间精准负载分配，负载不均衡度≤1%。集成旋转二极管监控与自动同步功能，实时诊断功率器件状态，同步误差≤0.5°，确保并联机组稳定并网。支持 NTP 时间同步与事件日志记录，故障信息 100ms 内上传至监控系统，诊断覆盖率≥99%。

模块化结构便于扩展与维护，无需停机即可完成组件更换，适配 24/7 连续运行场景。工业级防护设计可抵御恶劣环境中的电磁干扰与振动冲击，平均无故障时间（MTBF）≥600,000 小时。
