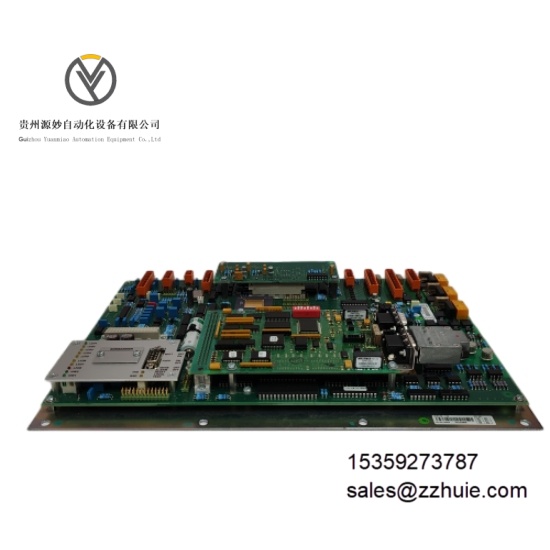

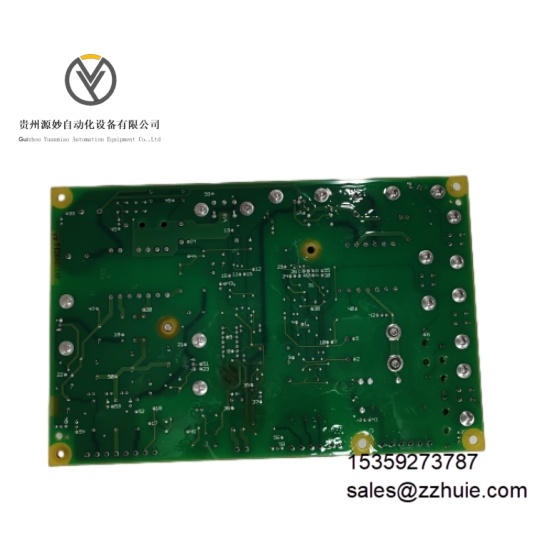

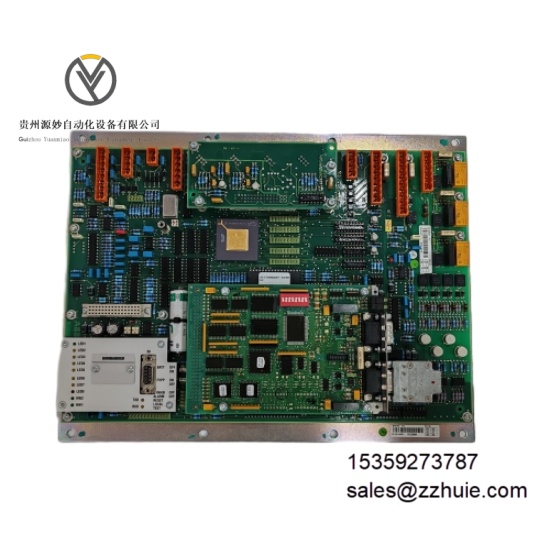

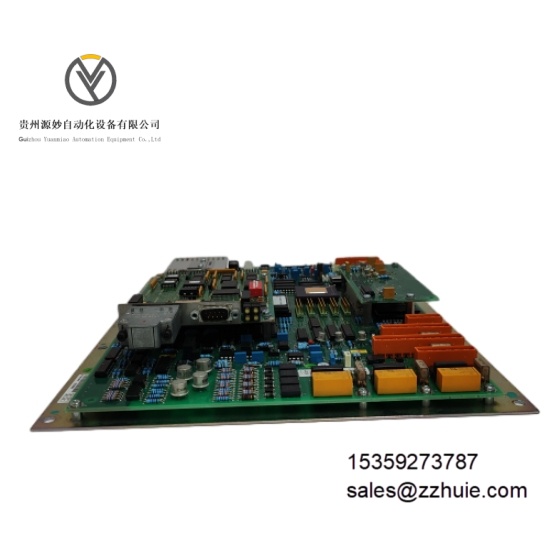

ABB DTCC901B 61430001-FU 控制系统（DCS）核心模块

产品说明

ABB DTCC901B 61430001-FU 是工业级分布式控制系统（DCS）核心模块，专为过程自动化与智能控制场景设计。其核心功能是实现模拟量与数字量信号的双向传输，支持工业协议转换与设备互联，可集成至 ABB Ability™ 系统平台。模块采用冗余电源与热插拔设计，具备短路保护与故障自诊断功能，符合 IEC 61131-3 标准，适配高温、高湿等严苛工业环境，是构建智能工厂与能源管理系统的关键组件。

具体参数

• 电气参数供电电压：24V DC（±10%），支持 20-30V DC 宽电压输入，功耗 ≤15W信号类型：模拟输入兼容 4-20mA/0-10V，数字输入支持干触点 / 晶体管信号，数字输出支持继电器触点 / 晶体管驱动通信接口：2 路以太网（10/100Mbps）、1 路 RS-485，支持 Modbus RTU/TCP、Profibus DP、HART 协议隔离等级：通道间及通道与系统总线间隔离电压 ≥1500V DC，绝缘电阻 ≥100MΩ（500V DC）保护功能：电源反接保护、过流保护（2A 限流）、浪涌防护（4kV 共模 / 差模）

• 环境参数工作温度：-20°C 至 +70°C（无冷凝）存储温度：-40°C 至 +85°C相对湿度：5% 至 95%（非冷凝）抗电磁干扰：符合 EN 61326-1 标准，静电放电防护 ±15kV（空气放电）抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6）认证标准：CE 认证、UL 认证、ATEX Zone 2 防爆认证

• 机械参数尺寸：160mm×100mm×40mm重量：约 0.8kg安装方式：DIN 导轨安装或 ABB 标准机架插槽式安装外壳材质：阻燃增强塑料（UL 94 V-0 级）端子类型：弹簧压接式，兼容 16-24 AWG 导线指示灯：电源（PWR，绿色）、运行（RUN，绿色闪烁）、故障（ERR，红色）、通信（COM，黄色）

产品性能

模块支持双冗余通信链路，通信中断时自动切换，确保数据传输连续性。模拟信号处理精度 ≤±0.1% 满量程，数字信号响应时间 ≤5ms，可实时同步现场设备状态。内置诊断引擎能检测通道开路 / 短路、通信超时等异常，诊断覆盖率 >99%，故障信息通过 LED 指示灯与总线实时反馈。

模块平均无故障时间（MTBF）≥1,200,000 小时（25°C 环境），支持带电更换，维护时间 ≤10 秒。其工业协议栈兼容主流控制系统，可无缝集成 ABB 800xA、西门子 PCS 7 等平台，实现跨厂商设备互操作性。
