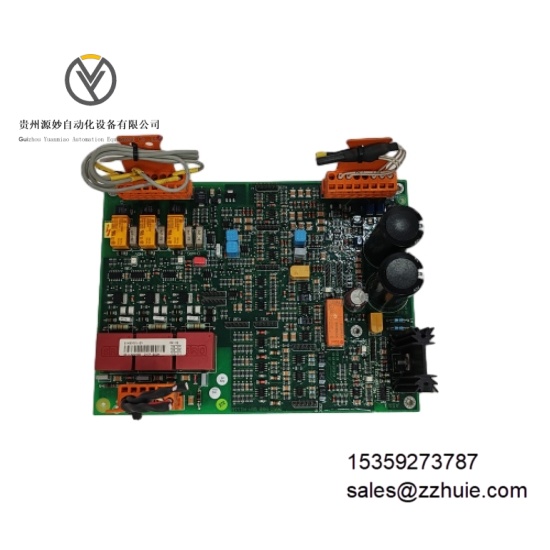

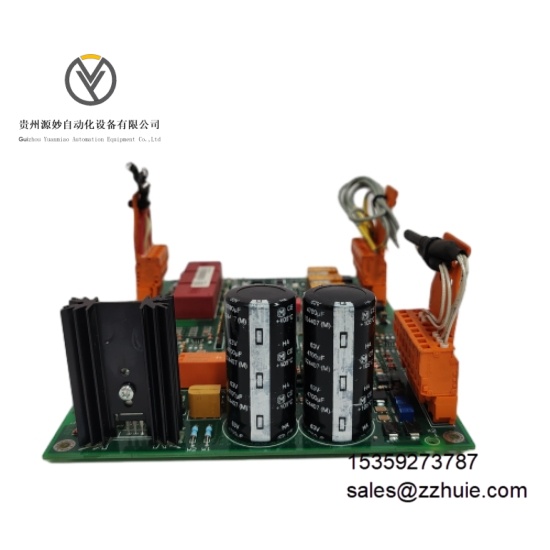

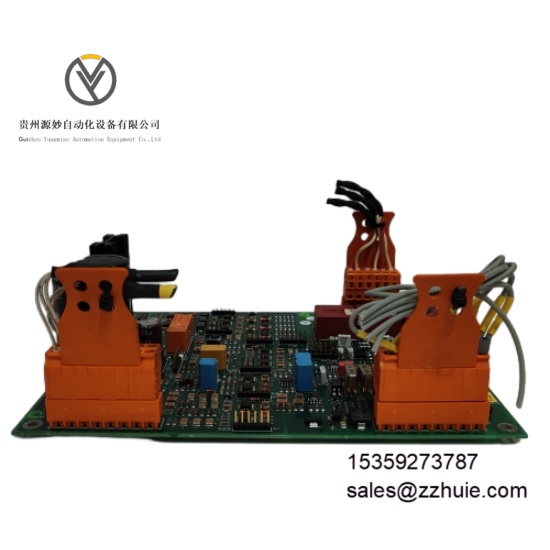

ABB DYTP600A 61430001-ZY 可编程控制与信号处理模块

产品说明

ABB DYTP600A 61430001-ZY 是工业级高性能可编程控制与信号处理模块，专为大型工业自动化系统及复杂控制场景设计。其核心功能是实现多类型工业信号（模拟量、数字量、脉冲量）的高精度采集、实时处理与协议转换，支持与 PLC、DCS 系统的双向数据交互，可无缝集成至 ABB Ability™ 数字化平台。模块采用模块化冗余设计，具备短路保护、过压保护、电源反接保护及全链路故障自诊断功能，符合 IEC 61131-3 可编程标准与 IEC 61508 SIL 2 安全等级，适配高温、强电磁干扰、高湿度的严苛工业环境，是构建大型生产装置智能控制回路与设备状态监测系统的核心组件。

具体参数

• 电气参数供电电压：24V DC（±10%），支持 20-30V DC 宽电压输入，峰值耐受电压 36V DC信号类型：模拟输入（4-20mA/0-10V/1-5V）、模拟输出（4-20mA/0-10V）、数字输入（干触点 / PNP/NPN）、数字输出（继电器 / 晶体管）、脉冲输入（0-1kHz）通信接口：2 路千兆以太网（10/100/1000Mbps）、2 路 RS-485 串行接口、1 路 PROFIBUS DP 接口通信协议：支持 Modbus RTU/TCP、PROFIBUS DP、EtherNet/IP、HART 7.0 协议，内置 22 种第三方设备通信驱动隔离等级：信号通道间、通道与系统总线间电气隔离，隔离电压 ≥2500V DC，绝缘电阻 ≥200MΩ（500V DC）保护功能：通道短路限流保护（300mA）、电源反接保护（-30V DC 无损坏）、浪涌防护（6kV 共模 / 3kV 差模，符合 IEC 61000-4-5）功耗：正常运行功耗 ≤18W，满负载信号处理功耗 ≤22W

• 环境参数工作温度：-40°C 至 75°C（无冷凝，-40°C 至 0°C 启动无降额）存储温度：-55°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗电磁干扰：符合 EN 61326-1 Class A 工业标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电），射频辐射防护 ≤54dBμV/m（30MHz-1GHz）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，正弦振动，X/Y/Z 轴各测试 2 小时）抗冲击性能：50g 加速度，11ms 持续时间（IEC 60068-2-27 标准，半正弦冲击，X/Y/Z 轴各 3 次）认证标准：IEC 61508 SIL 2 认证、CE（EMC 与安全）、UL 508C、ATEX Zone 2/II 2G Ex db IIC T4 Ga、IECEx Ex db IIC T4 Ga

• 机械参数尺寸：长 150mm× 宽 90mm× 高 40mm（含端子高度）重量：约 0.7kg（模块本体），运输重量 1.2kg（含防静电包装）安装方式：35mm DIN 导轨卡扣安装（符合 EN 60715 标准）或 ABB 标准 19 英寸机架插槽安装（2U 高度）外壳材质：阻燃增强玻璃纤维塑料（UL 94 V-0 级，耐油、耐弱酸碱腐蚀）端子类型：弹簧压接式端子（兼容 14-24 AWG 导线，无需工具接线，端子力矩 0.5-0.8N・m）指示灯：电源状态（PWR，绿色常亮）、运行状态（RUN，绿色 1Hz 闪烁）、冗余状态（RED，黄色常亮）、通信状态（ETH1/ETH2/RS485，绿色闪烁）、故障状态（ERR，红色常亮）、通道状态（16 个双色 LED，绿色亮为信号正常，红色亮为通道故障）

产品性能

模块采用 32 位 ARM Cortex-A9 双核处理器（主频 1GHz）与 24 位 Δ-Σ 高精度 ADC，模拟信号采集精度 ≤±0.1% 满量程，温度漂移 ≤0.001% 满量程 /℃（-40°C 至 75°C 范围），确保极端环境下的测量准确性。数字信号响应时间 ≤3ms，脉冲信号捕获精度 ≤1μs，可快速捕捉设备高频状态变化。

支持双以太网冗余与双 RS-485 冗余设计，通信链路切换时间 ≤50ms，单链路故障时无数据丢失，保障控制指令与监测数据的连续传输。内置智能诊断算法，可实时检测通道开路 / 短路、信号超限、通信中断、电源异常等 16 类故障，诊断覆盖率 ≥99.8%，故障信息通过总线实时上传至控制系统，同时触发本地声光告警（可选配告警模块）。

模块支持在线组态下载与热插拔操作，组态更新时间 ≤10 秒，模块更换时间 ≤15 秒，维护过程不中断系统运行。兼容 ABB 800xA、AC 800F 及第三方控制系统（如 Siemens PCS 7、Rockwell ControlLogix），可通过 ABB Control Builder M 软件进行图形化编程与参数配置。平均无故障时间（MTBF）≥1,400,000 小时（MIL-HDBK-217F，25℃环境），适配 24/7 连续生产场景。
