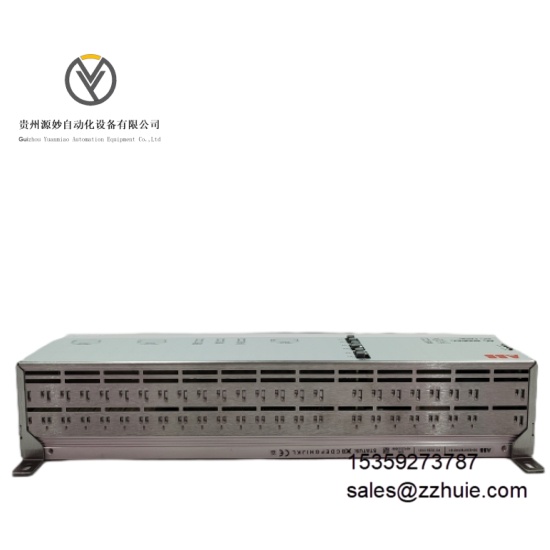

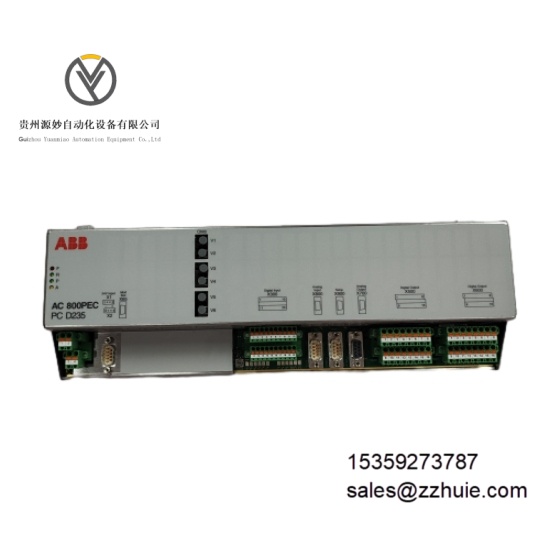

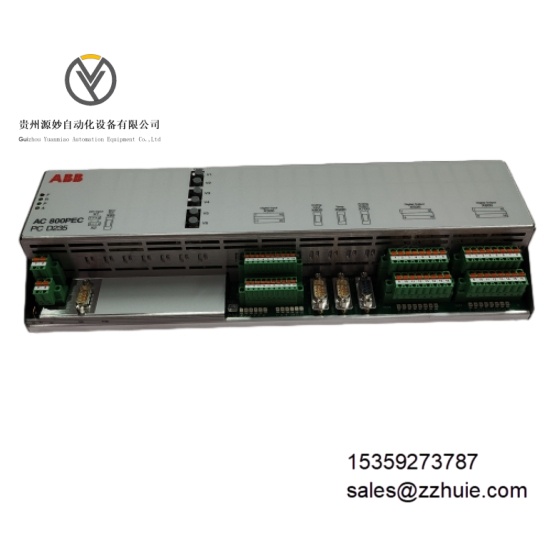

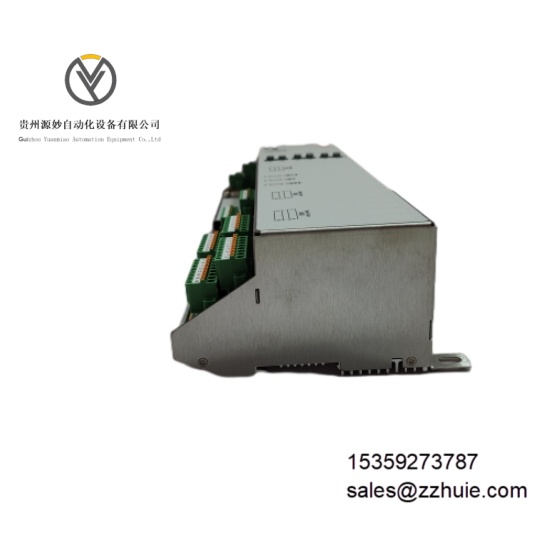

ABB PCD235C101 3BHE057901R0101 中央处理单元（CPU）模块

产品说明

ABB PCD235C101 3BHE057901R0101 是工业级可编程逻辑控制器（PLC）中央处理单元（CPU）模块，专为 AC 800M 系列分布式控制系统设计。其核心功能是执行用户组态的逻辑程序（符合 IEC 61131-3 标准），实现工业现场设备的集中控制、数据采集与处理，同时通过冗余架构保障系统连续运行。模块集成高性能处理器与大容量存储，支持多协议通信与第三方设备互联，具备热插拔、故障自诊断及安全控制能力，符合 IEC 61508 SIL 2 安全等级，适配高温、强电磁干扰的严苛工业环境，是大型工业自动化系统 “逻辑运算 - 数据交互 - 安全控制” 的核心组件。

具体参数

• 电气参数供电电压：24V DC（±10%），支持 20-30V DC 宽电压输入，额定功耗 ≤25W处理器：32 位 ARM Cortex-A9 双核处理器，主频 1GHz存储配置：1GB DDR3 SDRAM（运行内存）、4GB eMMC Flash（程序 / 数据存储，支持最大 32GB 扩展）通信接口：2 路千兆以太网（10/100/1000Mbps，支持 PROFINET IRT）、2 路 RS-485 串口、1 路 PROFIBUS DP 主 / 从接口、1 路安全总线接口支持协议：PROFINET IRT、PROFIBUS DP、Modbus RTU/TCP、EtherNet/IP、HART 7.0隔离等级：电源与通信回路间电气隔离，隔离电压 ≥2500V DC，绝缘电阻 ≥200MΩ（500V DC）保护功能：电源反接保护（-30V DC 无损坏）、过压保护（36V DC 阈值）、过流保护（2A 限流）、静电放电保护

• 环境参数工作温度：-40°C 至 70°C（无冷凝，-40°C 至 0°C 启动无降额）存储温度：-55°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗电磁干扰：符合 EN 61326-1 Class A 标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，正弦振动，各轴测试）抗冲击性能：30g 加速度，11ms 持续时间（IEC 60068-2-27 标准，半正弦冲击）认证标准：IEC 61508 SIL 2 认证、CE（EMC 与安全）、UL 508C、ATEX Zone 2 防爆认证

• 机械参数尺寸：长 180mm× 宽 100mm× 高 40mm（含连接器）重量：约 0.9kg安装方式：AC 800M 标准机架插槽安装（3U 高度），支持热插拔外壳材质：阻燃增强铝合金（表面阳极氧化，UL 94 V-0 级）指示灯：电源状态（PWR，绿色常亮）、运行状态（RUN，绿色 1Hz 闪烁）、冗余状态（RED，黄色常亮）、故障状态（ERR，红色常亮）、通信状态（ETH/PROFIBUS，绿色闪烁）

产品性能

模块逻辑执行周期 ≤1ms（1000 条梯形图指令），支持浮点运算与复杂控制算法（如 PID、模糊控制），数据处理速率达 100,000 条指令 / 秒。采用双 CPU 冗余架构，冗余切换时间 ≤50ms，单 CPU 故障时无程序中断，保障控制连续性。

通信接口数据传输延迟 ≤1ms（PROFINET IRT 模式），支持 100 个以上第三方设备同时接入，总线负载率 ≤60% 时仍保持稳定通信。内置故障诊断模块，可检测处理器异常、内存错误、通信中断等 15 类故障，诊断覆盖率 ≥99.5%，故障信息通过总线实时上传至监控系统。

模块平均无故障时间（MTBF）≥1,500,000 小时（MIL-HDBK-217F，25℃环境），支持在线组态下载（组态更新时间 ≤15 秒），热插拔更换时间 ≤20 秒，维护过程不影响系统运行。兼容 ABB Control Builder M 组态软件，可实现图形化编程与远程调试。
