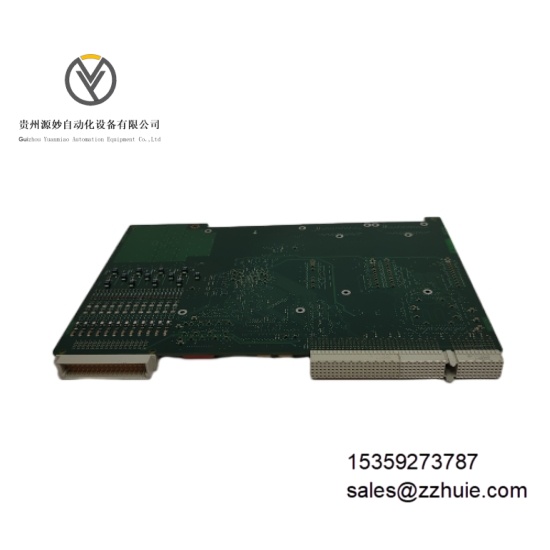

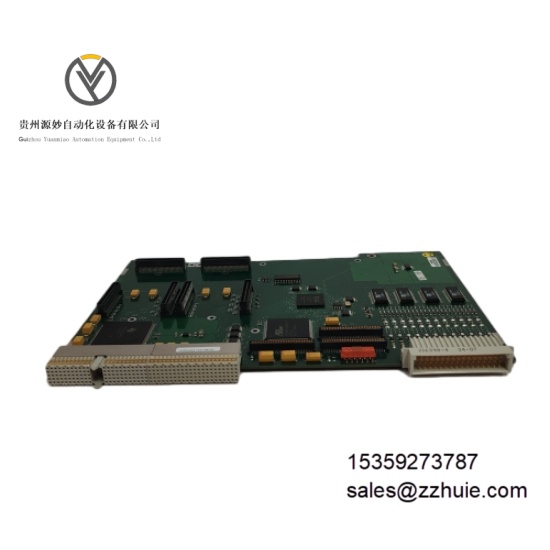

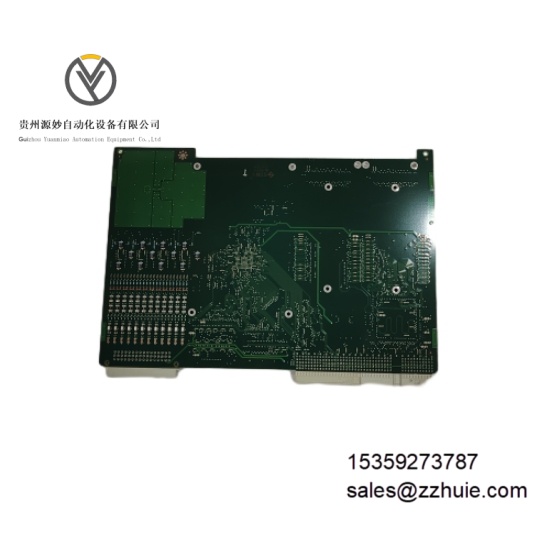

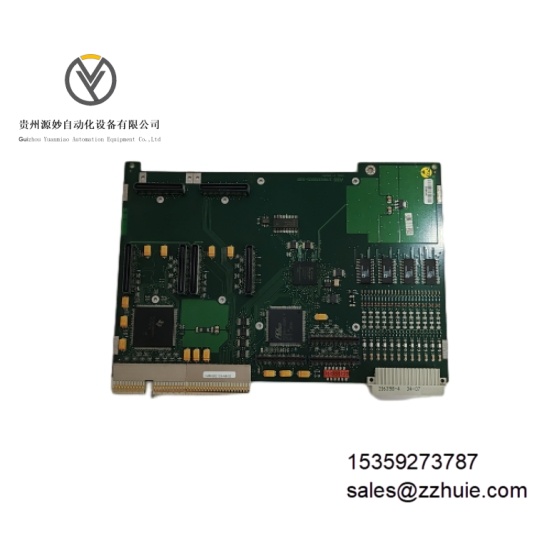

ABB 1MRK002133-ABR02 是工业级高精度模拟数字转换模块，专为工业自动化与数据采集系统设计。其核心功能是实现模拟信号的高精度数字化转换与数字信号的输入输出控制，集成双独立 ADC 通道与多通道数字 I/O 接口，支持时间同步功能与可编程信号调理，可无缝集成至 ABB DCS 系统及第三方 PLC 平台。模块采用紧凑型工业设计，具备电磁干扰防护与宽温适应能力，符合工业级可靠性标准，是过程控制、设备监测场景中信号采集与数据处理的关键组件。
电气参数供电电压：24V DC，支持 20-30V DC 宽电压输入功耗：正常运行功耗 ≤5W模拟转换性能：16 位分辨率双独立 ADC，采样率最高达 100ksps输入范围：模拟通道支持 ±10V、±5V、±2.5V 可配置量程信号调理：集成可编程增益放大器（PGA），增益支持 1、2、4、8、16 倍可调数字 I/O：16 路隔离数字输入（24V DC）、16 路隔离数字输出（每路额定 2A/24V DC）基准电源：内置 2.5V 高精度电压基准，温度漂移 ≤5ppm/℃通信接口：1 路以太网、1 路 RS-232、1 路 RS-485 串行接口隔离等级：模拟通道与数字回路间隔离电压 ≥1000V DC，绝缘电阻 ≥100MΩ（500V DC）
环境参数工作温度：-40°C 至 70°C（非冷凝）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）抗电磁干扰：符合 EN 61326-1 标准，静电放电防护 ±15kV（空气放电）抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6 标准）抗冲击性能：15g 加速度，11ms 持续时间（符合 IEC 60068-2-27 标准）认证标准：CE 认证、UL 工业控制设备认证
机械参数尺寸：120mm×80mm×30mm重量：约 220g安装方式：35mm DIN 导轨安装外壳材质：阻燃增强塑料（UL 94 V-0 级）端子类型：螺钉式端子，兼容 16-24 AWG 导线指示灯：电源（PWR，绿色常亮）、运行（RUN，绿色闪烁）、同步（SYNC，黄色常亮）、故障（ERR，红色常亮）
模块模拟信号转换精度 ≤±0.05% 满量程，结合内置温度传感器实现误差补偿，温度漂移控制在 ≤0.001% 满量程 /℃。时间同步精度达 ±100ns，可实现多模块间数据采集的精确时序对齐。
数字信号响应时间 ≤1ms，输出回路支持短路保护，过载时自动限流至 2.5A。通信链路数据传输延迟 ≤5ms，支持 Modbus RTU/TCP 协议，可实时上传转换数据与设备状态信息。
内置故障诊断模块，可检测 ADC 异常、电源波动、通信中断等故障类型，诊断覆盖率 ≥99%，故障信息通过指示灯与通信总线双重反馈。模块平均无故障时间（MTBF）≥1,000,000 小时（25℃环境），支持在线参数配置，无需断电即可完成量程与增益调整。
