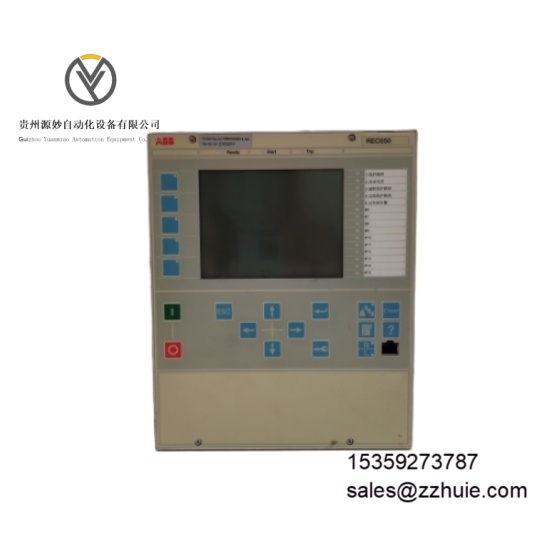

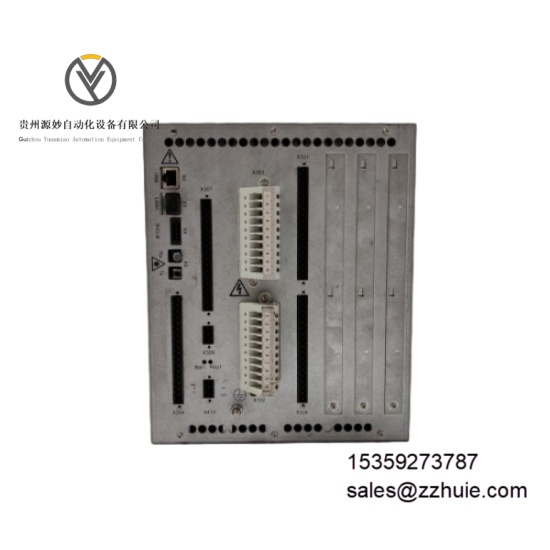

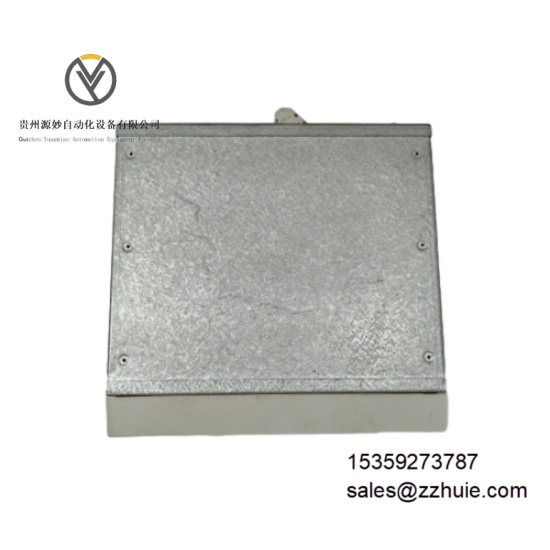

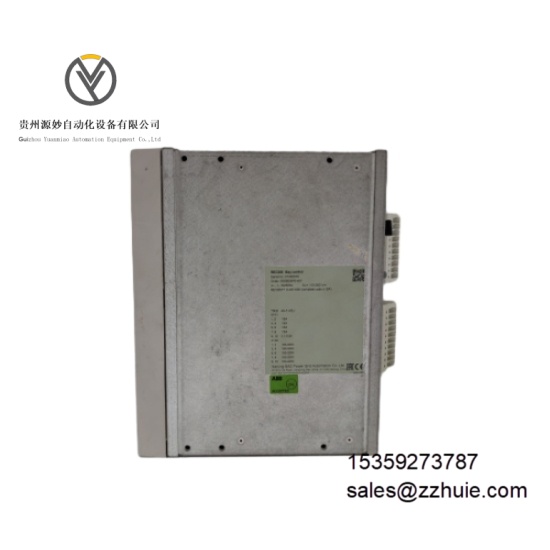

ABB REC650 1MRK008514-AA 控制智能电子设备

产品说明

ABB REC650 1MRK008514-AA 是 Relion® 650 系列工业级间隔控制智能电子设备（IED），专为变电站单 / 双母线架构中的单断路器间隔设计。其核心功能是实现开关设备的精准控制、实时状态监控与安全联锁保护，集成保护、测量、控制与通信功能于一体，支持 IEC 61850 Ed 2.1 标准及 GOOSE 横向通信，可无缝接入智能变电站自动化系统。模块采用即插即用设计，预置默认参数，具备 “先选择后操作” 的安全控制逻辑与多级联锁功能，符合电力行业严苛的可靠性与安全性要求，是保障变电站间隔设备安全稳定运行的核心组件。

具体参数

• 电气参数供电电压：支持 48/60/110/125V DC 或 100/110/120/220/240V AC（50/60Hz）宽范围输入功耗：正常运行功耗 ≤30W，最大功耗 ≤45W数字 I/O：14 路隔离数字输入（24V DC）、9 路隔离数字输出（继电器输出，额定 250V AC/DC，15A 3s 通流能力）模拟测量：支持 10 路电流输入、5 路电压输入，测量范围适配电力系统常规量程通信接口：2 路千兆以太网、1 路 RS-485、1 路 USB 本地接口、1 路 IRIG-B 对时接口支持协议：IEC 61850 Ed 2.1（含 GOOSE、SV）、Modbus RTU/TCP、DNP 3.0隔离等级：输入 / 输出与系统回路间隔离电压 ≥2500V AC（1min），绝缘电阻 ≥100MΩ（500V DC）保护功能：控制回路断线监测、继电器输出过流保护、电源反接保护

• 环境参数工作温度：-40°C 至 70°C（非冷凝）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗电磁干扰：符合 EN 60255-26 标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，正弦振动，X/Y/Z 轴各 2 小时）认证标准：CE 认证（EMC 与安全）、UL 61850 认证、符合 IEC 61850 标准

• 机械参数尺寸：宽 220mm× 高 265.9mm（6U）× 深 249.5mm重量：机箱重量 <10kg，本地人机界面单元重量 1.3kg安装方式：19 英寸标准机架安装（6U 高度）外壳材质：阻燃增强塑料（UL 94 V-0 级）指示灯：3 页动态三色 LED 指示灯（每页 15 个），分别指示设备状态、故障告警、输入输出信号

产品性能

模块逻辑处理周期可配置为 5ms、20ms 或 100ms，支持 8 台合并单元接入，满足过程层数据采集需求。电压测量精度 ≤±0.5% 满量程，电流测量精度 ≤±1.0% 满量程，频率测量范围 45-65Hz，精度 ±0.01Hz。

采用 GOOSE 通信实现间隔间联锁，联锁响应时间 <1ms，支持站内跨间隔联锁与设备预约操作功能，防止误操作。事件记录分辨率 1ms，可存储 1000 条事件记录与 100 条故障录波数据，录波时长最长可达 3.4s。

内置智能诊断模块，可检测电源异常、通信中断、I/O 通道故障等 20 类故障，诊断覆盖率 ≥99%，故障信息通过以太网实时上传至后台系统。平均无故障时间（MTBF）≥1,000,000 小时（25℃环境），支持在线组态下载与参数修改，组态更新时间 ≤30 秒。
